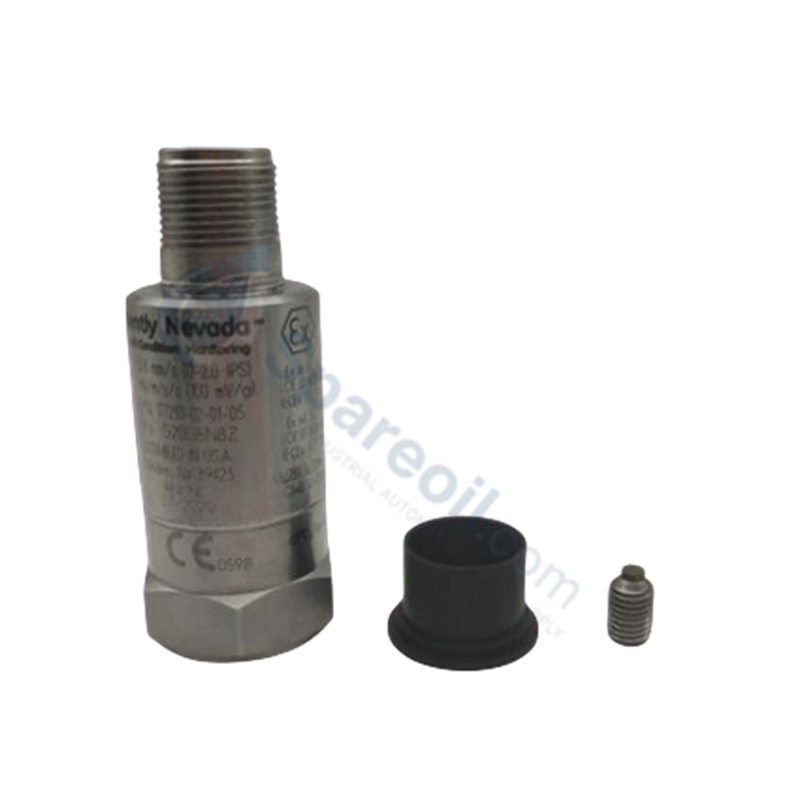

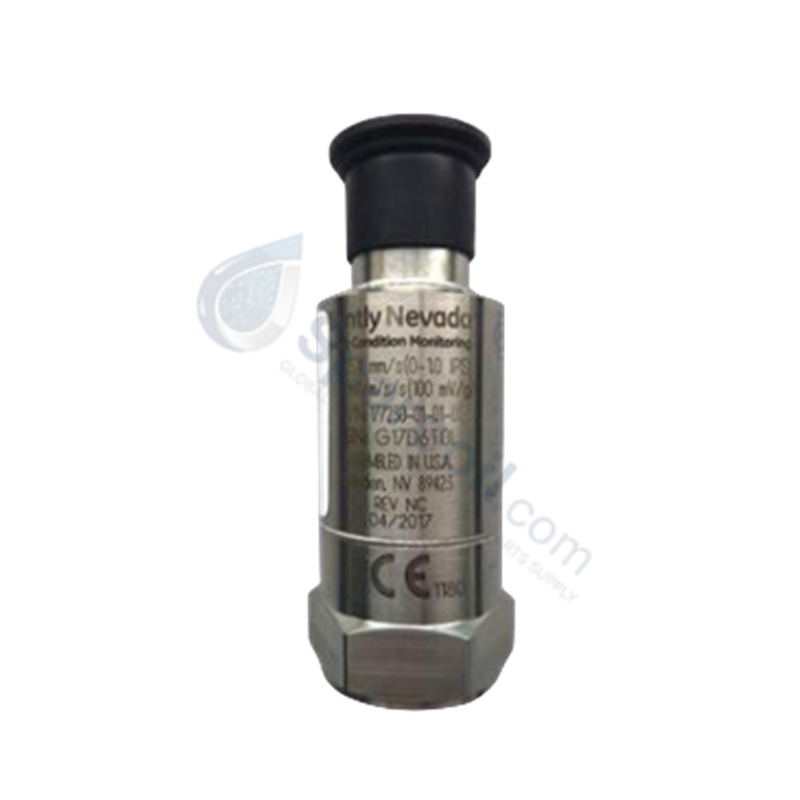

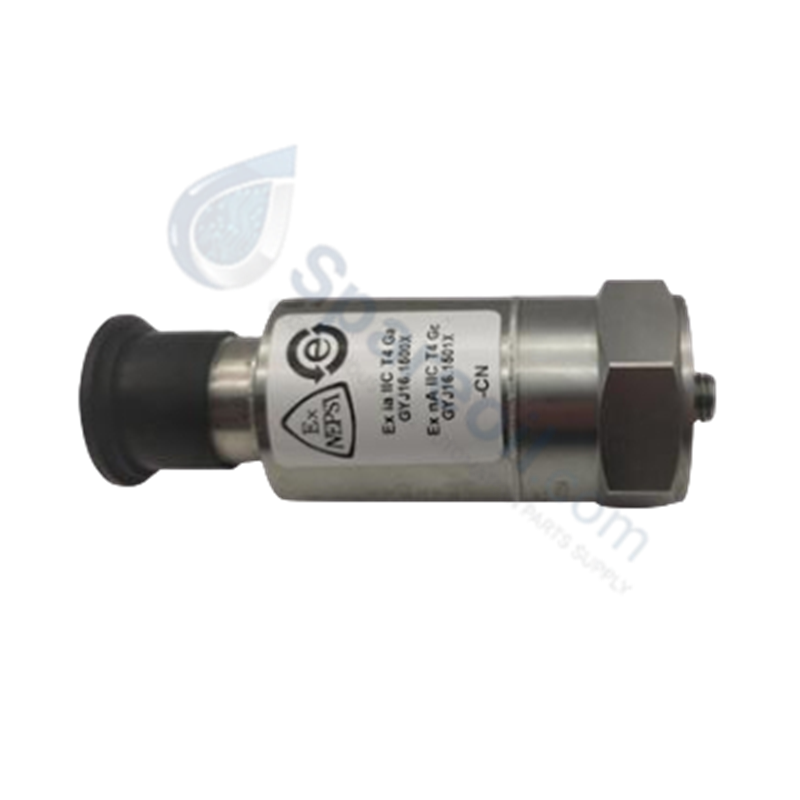

El Bently Nevada 330425-01-00, también catalogado como el acelerómetro 330425-01-00, funciona como un componente de hardware dedicado para detectar la aceleración sísmica dentro de las plataformas de monitoreo de maquinaria industrial.

Especificaciones de Hardware

Parámetro Especificación
Modelo 330425-01-00
Marca Bently Nevada
Origen EE. UU.
Peso 100 g
Dimensiones 23 mm de diámetro, 59 mm de altura
Temperatura de funcionamiento -55 °C a +121 °C
Consumo de energía Alimentado por bucle a través del monitor de vibración
Sensibilidad 2,5 mV/m/s^2 (25 mV/g) +/- 5%

Dinámica del Rotor e Integridad de la Señal

El transductor 330425-01-00 convierte la aceleración mecánica en una señal eléctrica de bajo nivel para su procesamiento por un sistema de monitoreo de vibraciones. A diferencia de las sondas de corrientes de Foucault que utilizan la validación de voltaje de espacio (objetivos de -10 VCC) para determinar la posición del eje, este acelerómetro utiliza un elemento piezoeléctrico para detectar la vibración basada en la carcasa. Para mantener la fidelidad de la señal, es necesario emplear una supresión adecuada de la diafonía utilizando cables blindados de alta calidad para mitigar la interferencia electromagnética. La interfaz de montaje debe ser rígida y estar libre de residuos para evitar la atenuación de alta frecuencia, asegurando que la vibración detectada refleje con precisión la dinámica del rotor de la maquinaria monitoreada.

Preguntas Frecuentes

P: ¿El 330425-01-00 requiere una fuente de alimentación externa además del monitor?

R: No. El sensor está diseñado para una operación alimentada por bucle, extrayendo su corriente de excitación directamente del monitor de vibración o del módulo de interfaz asociado a través del cable de señal.

P: ¿Cuál es la importancia de la especificación de par de montaje de 4,1 N·m?

R: El par de montaje es fundamental para garantizar un acoplamiento mecánico rígido entre la base del transductor y la carcasa de la máquina. Un par insuficiente conduce a la atenuación de alta frecuencia y picos de resonancia erróneos, mientras que un par excesivo puede dañar el perno de montaje o la carcasa del sensor.

Pautas de Instalación en Campo

  1. Mecanizar la superficie de montaje para obtener un acabado plano y liso que garantice un área de contacto segura y completa.
  2. Aplicar una capa delgada de grasa de silicona en la base del transductor para facilitar la transferencia de energía de alta frecuencia.
  3. Instalar el sensor utilizando el perno de montaje integrado. Apretar a 4,1 N·m con una llave dinamométrica calibrada.
  4. Enrutar el cable del conector MIL-C-5015 de 3 pines lejos de las líneas de CA de alto voltaje y los componentes de conmutación de energía para evitar la inducción de ruido electromagnético.
  5. Verificar la continuidad del blindaje del cable en los terminales de entrada del monitor antes de la activación del sistema para garantizar la inmunidad al ruido.
