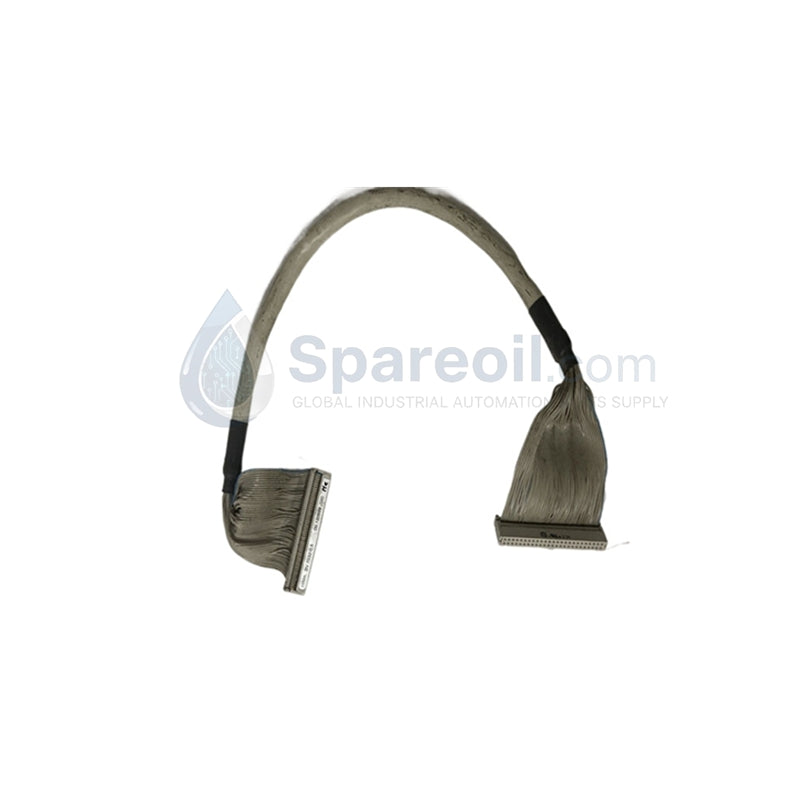

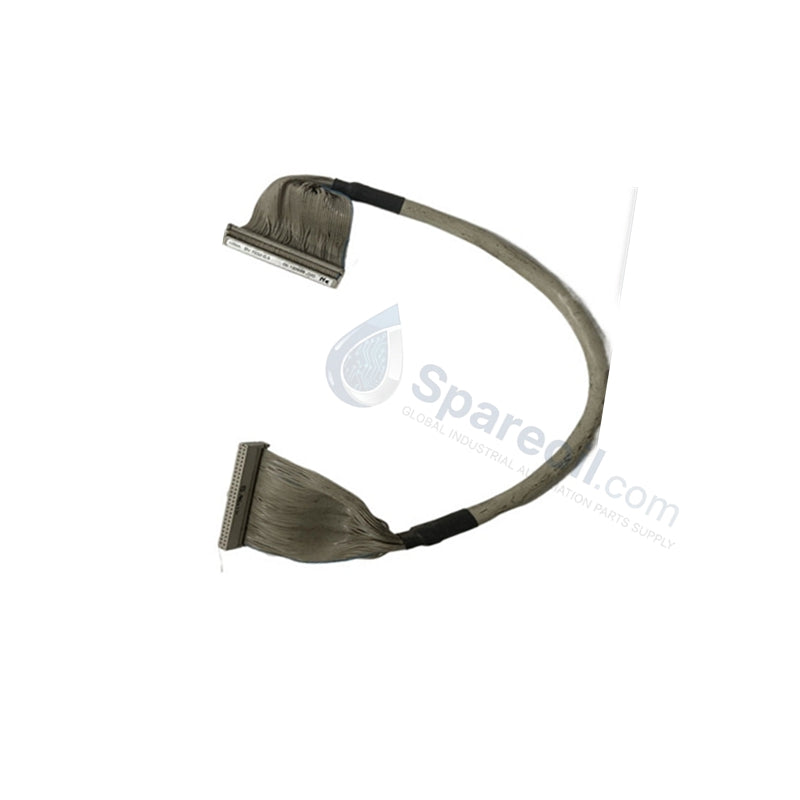

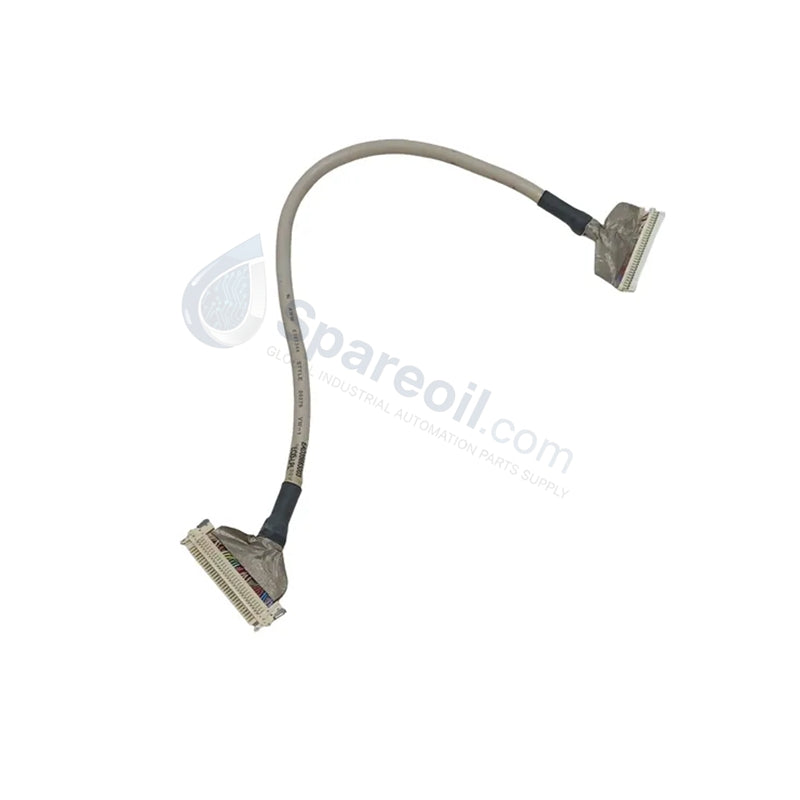

Cable de conexión de datos de la serie HIMA BV7032-0.5 HIMatrix

El HIMA BV7032-0.5, también catalogado como el cable de conexión de datos BV7032, funciona como un componente de hardware dedicado para la transmisión de señales de datos digitales y de comunicación de alta velocidad dentro de las redes del sistema de seguridad HIMatrix.

Especificaciones de hardware

Certificación SIL3 y ejecución de estado a prueba de fallos

El enlace de cinta BV7032-0.5 sirve como un medio físico determinista para conectar subplacas electrónicas separadas de alta densidad, como módulos de entrada de seguridad de 64 canales, a su rack de procesadores local. Aunque el cable es mecánicamente pasivo, su disposición geométrica de conductores garantiza propiedades eléctricas uniformes necesarias para mantener los parámetros completos de certificación SIL3 en todo el nodo unificado. La matriz de aislamiento mantiene rutas de señal de baja latencia para garantizar que las transiciones de estado de entrada de campo localizadas o los errores de diagnóstico de suministro de cortocircuito se propaguen a la lógica del controlador sin retardo de fase. Este diseño admite secuencias de ejecución de estado a prueba de fallos inmediatas al permitir la comunicación ininterrumpida de comandos de disparo lógico durante caídas de energía o detecciones de fallas de red.

Preguntas frecuentes

P: ¿Se puede extender la longitud física de 0.5 metros del cable plano BV7032-0.5 utilizando un empalme de terminal de campo industrial estándar?

R: No. El empalme o la extensión de la geometría de cinta precableada cambia la impedancia de línea y el perfil de capacitancia. Esta modificación induce distorsión de datos de alta frecuencia y diafonía entre cables de señal adyacentes, lo que puede invalidar los umbrales de comunicación del bus de seguridad.

P: ¿Está permitido desconectar o enchufar el enlace de interfaz de matriz BV7032-0.5 mientras la alimentación del rack del módulo está activa?

R: No. El conjunto de cinta enruta señales de comunicación de baja tensión y líneas lógicas conectadas directamente a microprocesadores de precisión. La manipulación del cable bajo tensión puede causar un arco momentáneo en los pines, lo que resulta en errores de trama de datos, fallas de firmware o averías de componentes.

P: ¿Cómo bloquea el diseño mecánico del cable una alineación incorrecta del conector durante los intervalos de instalación rápida en campo?

R: Las terminaciones premoldeadas en ambos extremos del cuerpo del cable plano de 0.5 metros emplean rieles de encaje mecánico polarizados. Esta característica bloquea físicamente los intentos de inserción invertida, asegurando una alineación de pines de cableado cruzado idéntica en las interfaces de tarjeta coincidentes.

Directrices de instalación en campo

• Alineación y asentamiento del conector con llave: Siga las ranuras de orientación de los conectores del cable plano con los pines del terminal de acoplamiento de la tarjeta HIMA. Empuje directamente hacia adentro hasta que las orejetas de bloqueo mecánicas encajen completamente, asegurando una interfaz de contacto a ras.
• Radio de curvatura y aislamiento de bordes afilados: Dirija la ruta del conductor plano a través de transiciones suaves dentro de la carcasa de la tarjeta. Evite doblar el conjunto más allá de los límites de un radio de 25 mm y manténgalo aislado de soportes de paneles metálicos afilados para proteger el aislamiento de la abrasión.
• Reglas de separación paralela de alta tensión: Mantenga el enlace plano bien separado de las redes principales de CA de alta corriente, los troncos de cableado de motores y las conexiones de bobinas inductivas pesadas. Mantenga rutas de enrutamiento independientes para evitar que los campos electromagnéticos induzcan ruido en las pistas lógicas.
• Manejo de prevención de carga estática: Utilice siempre una muñequera antiestática con toma de tierra durante los procedimientos de enrutamiento y terminación del cable. La manipulación física directa de matrices de conectores sin los parámetros de conexión a tierra adecuados corre el riesgo de descargar electricidad estática en las placas lógicas.
