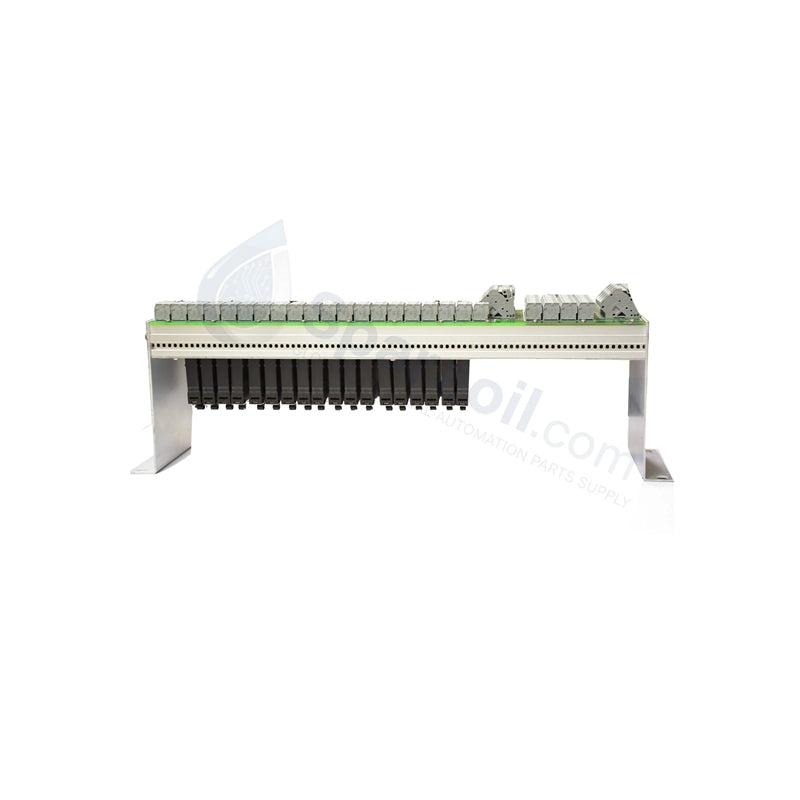

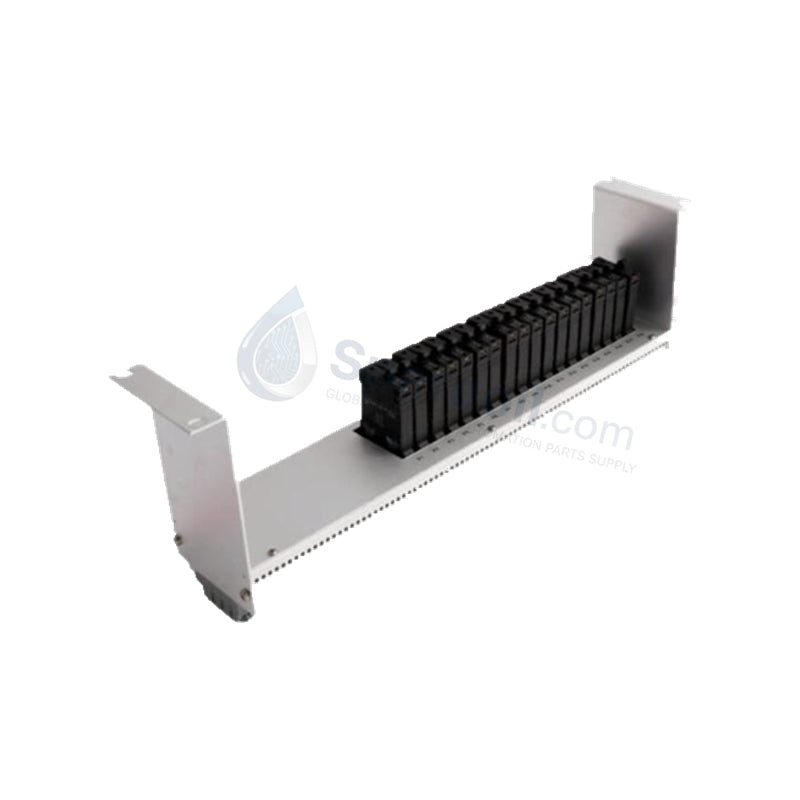

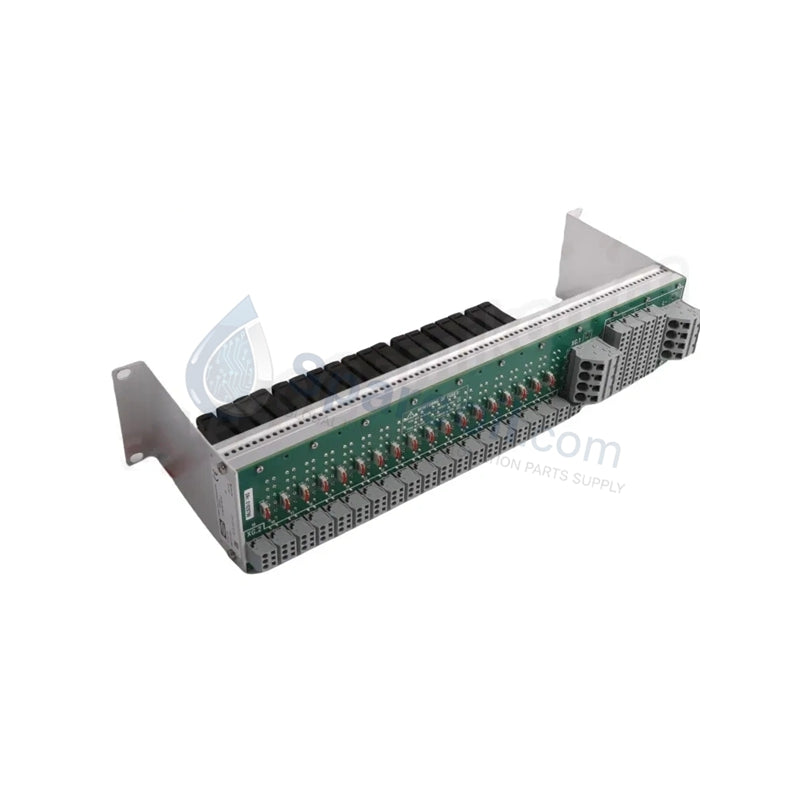

Módulo de Panel de Control HIMA K7214 Serie F

El HIMA K7214, también catalogado como el Módulo de Distribución de Fusibles y E/S Digital K7214, funciona como un componente de hardware dedicado para tareas de alimentación y distribución de corriente dentro de las plataformas de Sistemas de Seguridad Serie F.

Especificaciones de Hardware

Parámetro Especificación
Modelo K7214
Marca HIMA
Origen Alemania
Tipo de módulo Módulo de E/S Digital y Distribución de Fusibles
Tensión de funcionamiento 24 VCC / 48 VCC (compatible con sistemas SELV o PELV)
Distribución de corriente Capacidad de corriente total de hasta 150 A
Ranuras de protección de circuito Hasta 12 o 18 posiciones de disyuntor individual (compatible con E-T-A)
Entradas digitales 8 canales, 24 VCC
Salidas digitales 8 canales, 24 VCC (protegidos contra cortocircuitos)
Filtración integrada 2 filtros de red Z6015 con relés de supervisión
Disipación de potencia <= 35 W máximo
Temperatura de funcionamiento -25 a +60 grados C
Dimensiones Ancho para montaje en rack de 19 pulgadas x 2 unidades de altura (aprox. 48.2 x 8.8 x 17.0 cm)
Peso 1.2 kg a 3.25 kg (depende de la variante y la carga del disyuntor)

Aislamiento Galvánico y Ejecución de Estado a Prueba de Fallos

La arquitectura del K7214 implementa aislamiento galvánico a nivel de hardware entre las distintas ramas de entrada, salida y distribución de corriente para mantener estrictos parámetros de instrumentación de seguridad. La red de distribución gestiona hasta 150 A de corriente total a través de disyuntores individuales conectados a disipadores de calor frontales de desacoplamiento dedicados. Los filtros de red pasivos internos monitorizan continuamente los parámetros de estabilidad de voltaje a través de rutas de contacto neutro aisladas; una caída de voltaje externa o local hace que los contactos de supervisión del relé se desactiven inmediatamente. Esta interrupción del circuito mecánico obliga a los lazos de control de seguridad adyacentes a ejecutar sus secuencias predefinidas de estado a prueba de fallos, desconectando las redes eléctricas localizadas para eliminar los riesgos de fallos de punto único.

Preguntas Frecuentes

P: ¿Cuáles son las restricciones exactas de conexión a tierra si la distancia física de la línea de alimentación a los terminales de entrada del K7214 supera los 0,5 metros?

R: Para líneas de alimentación que superen una distancia física de 0,5 metros, se requieren líneas de alimentación apantalladas. El blindaje metálico continuo debe conectarse a la placa de tierra del chasis para interceptar y desviar los transitorios electromagnéticos antes de que interactúen con los relés de filtro internos.

P: ¿Se pueden extraer o reemplazar módulos de disyuntores E-T-A individuales en la placa de montaje frontal mientras el panel está encendido?

R: No. Las líneas de carga de las ramas individuales deben desenergizarse antes de modificar los disyuntores. Retirar un disyuntor bajo carga activa de alta corriente puede inducir arcos eléctricos a través de los bloques receptores del zócalo, dañando las rutas de los terminales.

P: ¿Cómo gestiona el módulo la señalización de fallos si un canal de salida digital interno encuentra un cortocircuito directo?

R: El subsistema de salida digital cuenta con circuitos de protección contra cortocircuitos independientes. Cuando se supera un umbral de sobrecorriente, el canal local se desconecta y los relés de supervisión integrados se abren, activando una alarma de diagnóstico neutra sin conexión a tierra al controlador principal.

Directrices de Instalación en Campo

  • Alineación del subrack de 19 pulgadas: Alinee las orejetas del marco estructural con los perfiles de seguimiento estándar del rack de 19 pulgadas (especificaciones IEC 297). Instale y apriete los cuatro sujetadores del panel para conectar la placa frontal a tierra al bastidor del armario.
  • Regla de proximidad de la entrada de cables: Monte el módulo del panel cerca de las entradas de cables principales del armario. Esto minimiza la longitud de los recorridos internos de distribución de alta corriente y evita la inducción de ruido a través de las pistas de señal analógica de bajo voltaje adyacentes.
  • Verificación de la inserción del disyuntor: Inserte firmemente los disyuntores E-T-A seleccionados en sus zócalos ranurados accesibles desde el frente. Inspeccione la alineación de bloqueo para garantizar una retención mecánica robusta contra la vibración industrial de baja frecuencia.
  • Lazos de monitorización de contactos neutros: Conecte los contactos neutros de monitorización de voltaje integrados directamente a la lógica del lazo ESD de supervisión. Utilice rutas de terminales separadas para evitar que el ruido del campo desplace el punto de referencia lógico.
