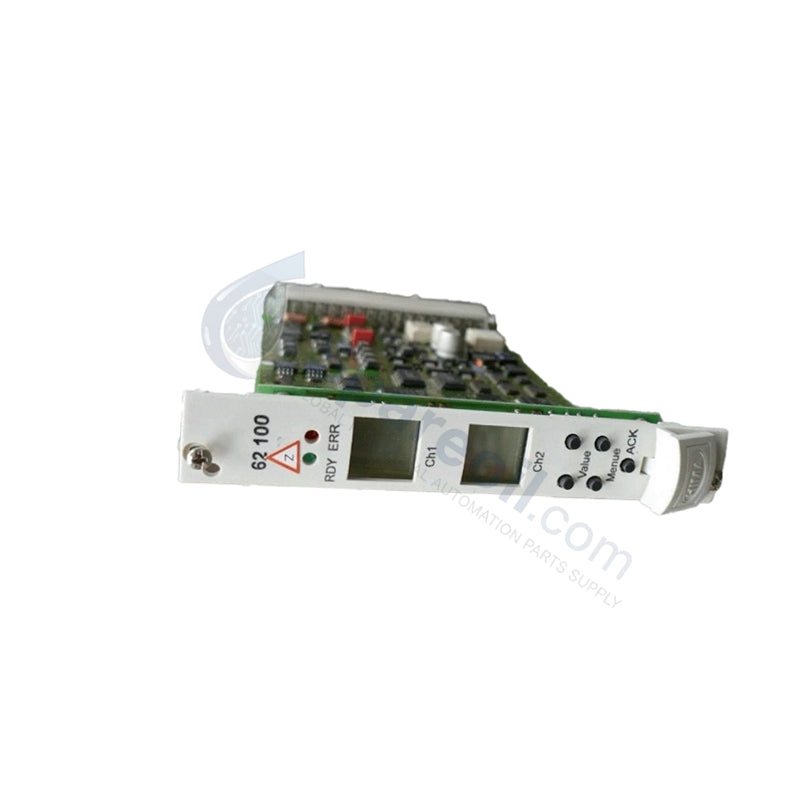

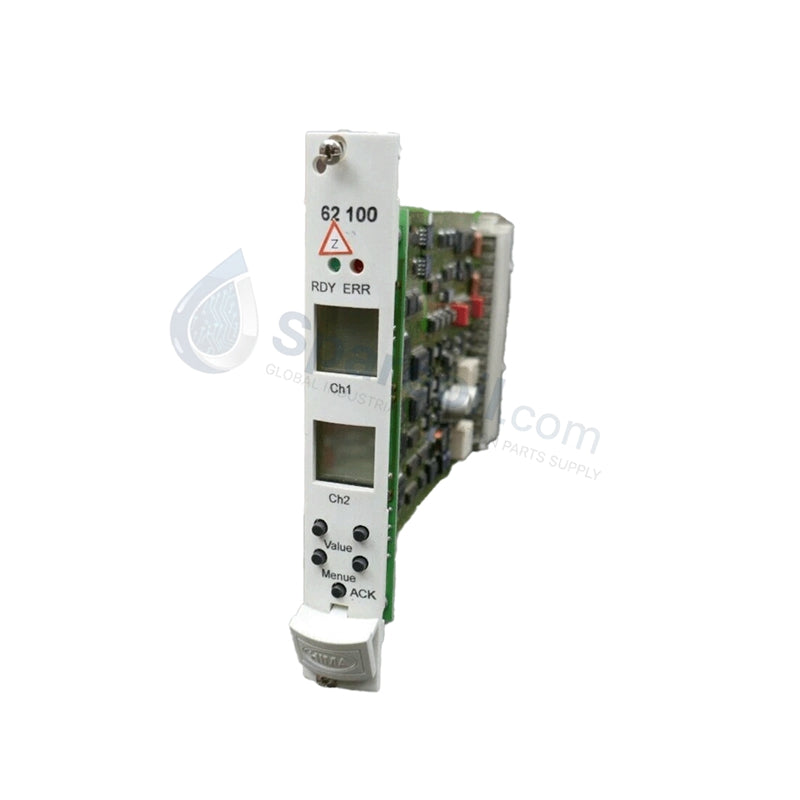

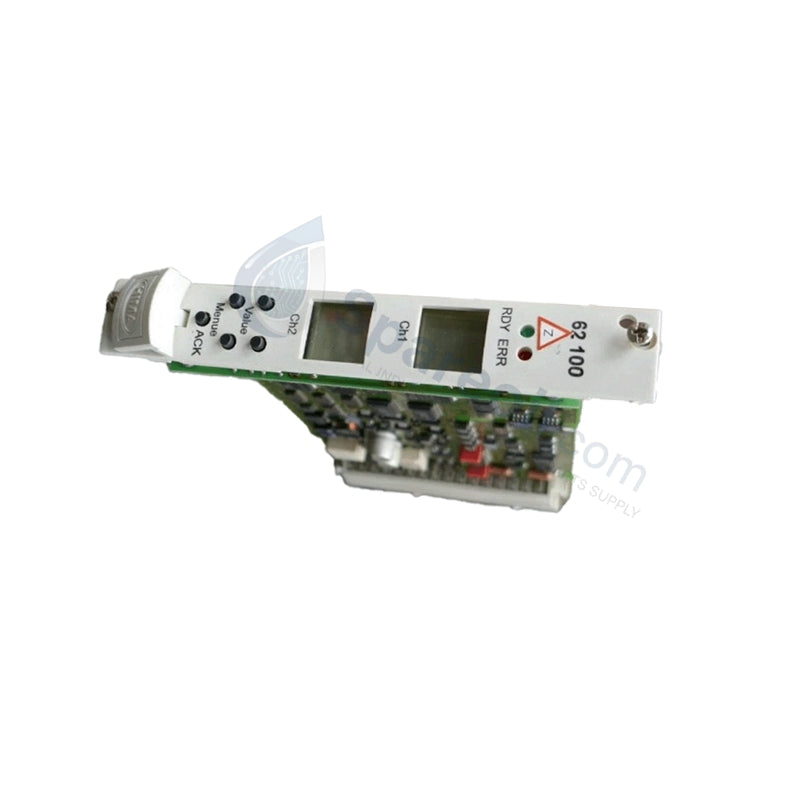

Sistema de seguridad HIMA 62100 PLANAR4

El HIMA 62100, también catalogado como monitor de límite analógico 62100, funciona como un componente de hardware dedicado para la monitorización de valores límite superiores, inferiores y de rango dentro de las redes del sistema de seguridad PLANAR4.

Especificaciones de hardware

Parámetro Especificación
Modelo 62100 (Número de pieza alternativo: 984162100)
Marca HIMA
Origen Alemania
Tipo de módulo Monitor de límite analógico doble
Configuración de entrada Voltaje: 0-5.5 V, 1-5.5 V; Corriente: 0-22 mA, 4-22 mA (derivación de 250 ohmios)
Canales de monitoreo 2 canales independientes
Resolución 12 bits
Precisión Error de referencia <= 0.25% (a +25 °C); Error de funcionamiento <= 0.4% (-25 a +70 °C)
Tiempo de respuesta < 10 ms (Lógica del módulo de límite); < 100 ms típico (Procesamiento del sistema)
Contactos de salida 2 salidas de relé (100 mA cada una, contactos a prueba de fallos)
Arquitectura Diseño redundante 1oo2 de doble procesador
Consumo de energía 24 VCC nominales, 170 mA (~4.1 vatios)
Temperatura de funcionamiento -20 a +60 °C (Rango extendido: -25 a +70 °C)
Dimensiones 45 mm x 100 mm x 22.5 mm (3U de alto, 4SU de ancho en formato subrack)
Peso 0.35 kg típico

Certificación SIL3 y ejecución en estado de fallo seguro

La circuitería interna del 62100 utiliza un diseño redundante 1oo2 de doble procesador certificado para cumplir con los parámetros operativos IEC 61508 SIL 3. El front-end analógico ejecuta rutinas continuas de diagnóstico de línea a través de las rutas de detección de 4-22 mA o 1-5.5 V para identificar roturas de cable de circuito abierto o anomalías de señal de cortocircuito. Si se manifiesta alguna discrepancia entre los nodos de procesamiento internos independientes o si se activa una falla de bucle, el módulo fuerza la apertura de sus contactos de relé activos, iniciando una ejecución en estado de fallo seguro para que los bucles de seguridad entren instantáneamente en una secuencia de apagado desenergizada. Un aislamiento galvánico completo separa los canales analógicos entrantes de los bucles de salida para eliminar la propagación de fallos.

Preguntas frecuentes

P: ¿Cómo se habilita o deshabilita la función de diagnóstico de línea en las entradas de bucle analógico 62100?

R: Los parámetros de diagnóstico de línea dependen del rango de señal física configurado. La selección de una escala de cero vivo (4-22 mA o 1-5.5 V) activa la ventana de comparación de hardware, mientras que las rutas de cero verdadero (0-22 mA o 0-5.5 V) omiten el mecanismo de diagnóstico de línea.

P: ¿Está permitido el intercambio en caliente en línea de la tarjeta 62100 durante el monitoreo continuo de la protección de turbinas o compresores?

R: Sí, si el 62100 está montado dentro de una configuración de arquitectura redundante diseñada. La extracción de una sola tarjeta mientras el carril del chasis está energizado romperá ese enlace lógico 1oo2 específico, pero no interrumpirá las líneas de alimentación restantes del backplane del rack, siempre que se implementen las anulaciones de proceso adecuadas.

P: ¿Qué reacción física ocurre dentro de los relés de salida cuando la alimentación nominal de 24 VCC del módulo cae por debajo del límite de bajo voltaje?

R: Una caída de energía por debajo del umbral operativo de 18 VCC desenergiza las bobinas internas, lo que hace que ambas salidas de relé independientes se abran inmediatamente en su configuración de ejecución de estado de seguridad contra fallos cableada.

Pautas de instalación en campo

  • Alineación del subrack y fijación mecánica: Deslice el bloque del módulo limpiamente a lo largo de los rieles guía metálicos del subrack de 19 pulgadas o encájelo directamente en un riel DIN estándar de 35 mm. Bloquee las pestañas de retención para amortiguar el desplazamiento físico de alta frecuencia causado por la maquinaria pesada de la planta industrial.
  • Terminación del blindaje del bucle analógico: Pase todos los cables de señal de campo de 4-20 mA y de baja tensión dentro de haces blindados de par trenzado dedicados. Conecte la trenza de blindaje de cobre limpiamente al bus de tierra del instrumento de la placa de marshalling central para anular las corrientes de bucle de tierra.
  • Protección de la ruta de la resistencia de derivación: Al configurar las entradas de corriente, verifique la integridad de la conexión de la red de derivación interna integrada de 250 ohmios. Evite que los transitorios de voltaje externos sobrecarguen los terminales de entrada para mantener las tolerancias de precisión.
  • Espaciado de convección térmica: Asegúrese de que los componentes adyacentes de alta temperatura estén colocados con un espacio libre lateral mínimo de 20 mm para proteger los componentes del multiprocesador 62100 de la degradación estructural cuando opere cerca del límite de +70 °C.
