PW504 YOKOGAWA CENTUM VP Ficha técnica y manual técnico

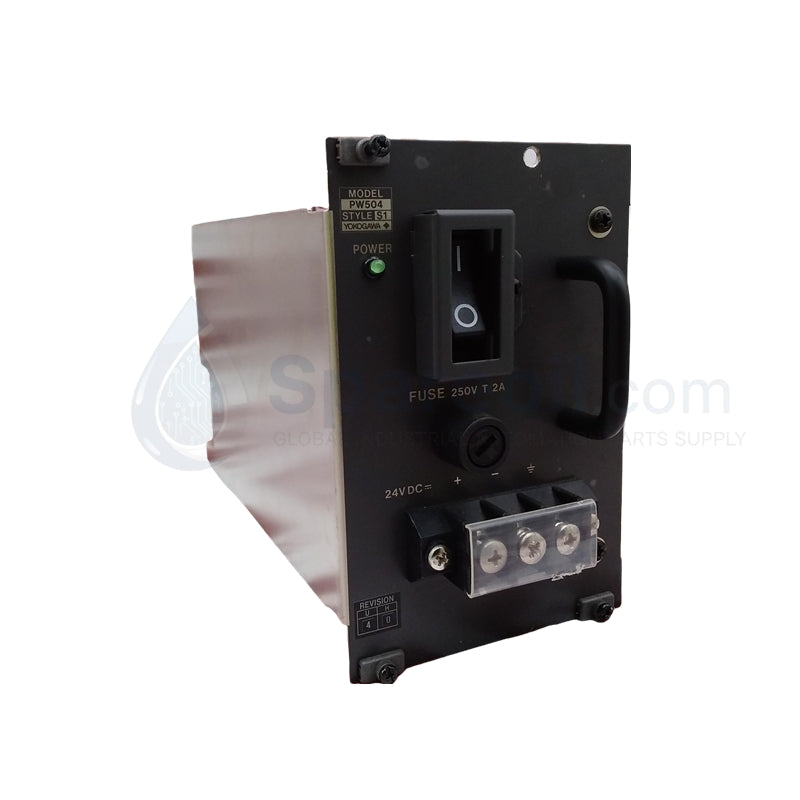

Módulo de fuente de alimentación del sistema Yokogawa CENTUM VP/CS 3000 PW504

Módulo de fuente de alimentación del sistema Yokogawa CENTUM VP/CS 3000 PW504

Disponibilidad: 99 Quedan en stock

Módulo de fuente de alimentación YOKOGAWA PW504 Configurado para una distribución de energía de alta disponibilidad en las plataformas de...

Código: PW504

Manufacturer: Yokogawa
Product No.: PW504
Product Type: Unidad de fuente de alimentación
Product Origin: 日本
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de fuente de alimentación YOKOGAWA PW504

Configurado para una distribución de energía de alta disponibilidad en las plataformas de red CENTUM VP y CENTUM CS 3000, el YOKOGAWA PW504 (unidad de fuente de alimentación PW504) proporciona una ejecución física y eléctrica directa de la entrega de voltaje de CC estabilizado.

Especificaciones de hardware

Parámetro	Especificación
Modelo	PW504
Marca	YOKOGAWA
Origen	Japón
Peso	1.5 kg
Dimensiones	No especificado
Temperatura de funcionamiento	0 °C a +60 °C
Consumo de energía	70 W (Salida máxima)
Voltaje de salida	5.1 VCC (Lógica) / 24 VCC (Campo)
Redundancia	1:1 Paralela

Conectividad y aislamiento del control de procesos

El módulo gestiona la regulación de energía dentro de los racks del sistema, convirtiendo la entrada de CA de amplio rango en los niveles de CC precisos requeridos por los planos posteriores de la estación. El diseño incorpora aislamiento galvánico entre la etapa de CA y el bus del sistema de CC para mitigar el impacto de los transitorios de energía de entrada en la lógica de control sensible. Al admitir configuraciones redundantes duales 1:1, el PW504 permite el reparto de carga en paralelo y asegura una conmutación sin interrupciones durante fallas de componentes internos o pérdidas de energía ascendentes. Además, la unidad cuenta con circuitos de protección incorporados para monitorear y suprimir condiciones de sobrevoltaje y sobrecorriente, manteniendo la integridad del sistema en entornos industriales.

Preguntas frecuentes (FAQ)

P: ¿Se puede reemplazar el PW504 mientras el sistema está encendido y en funcionamiento?

R: Sí, el módulo admite el intercambio en caliente cuando se implementa en una configuración redundante 1:1. Los operadores deben verificar que el socio redundante haya asumido con éxito la carga completa del sistema a través de los LED de estado antes de retirar físicamente la unidad principal.

P: ¿Cómo maneja la unidad la regulación de voltaje de salida dual?

R: El PW504 regula independientemente el carril lógico de 5.1 VCC y el carril de campo de 24 VCC. Los circuitos de diagnóstico internos monitorean ambos carriles de salida; si ocurre una desviación de voltaje o una irregularidad térmica, el módulo activa el LED de ALARMA del panel frontal y señala una falla al sistema de control.

Guías de instalación en campo

Montaje: Asegúrese de que la placa base esté asegurada al riel del gabinete. Inserte el módulo PW504 en la ranura designada, asegurando un contacto firme con los pines del conector del plano posterior. Apriete los tornillos de retención para asegurar la unidad contra vibraciones.
Cableado de entrada de CA: Conecte los cables de entrada de CA de acuerdo con el diagrama de cableado del sistema. Use cableado blindado para la distribución de energía de CA cuando sea necesario para limitar la emisión de ruido electromagnético, y asegúrese de que todas las líneas pasen a través de fusibles o disyuntores de la clasificación adecuada.
Configuración de redundancia: Cuando opere en un par redundante, conecte cada PW504 a fuentes de alimentación de CA independientes. Esta práctica minimiza el riesgo de un apagado total del sistema debido a un solo disparo del disyuntor o a una pérdida de energía de la red.
