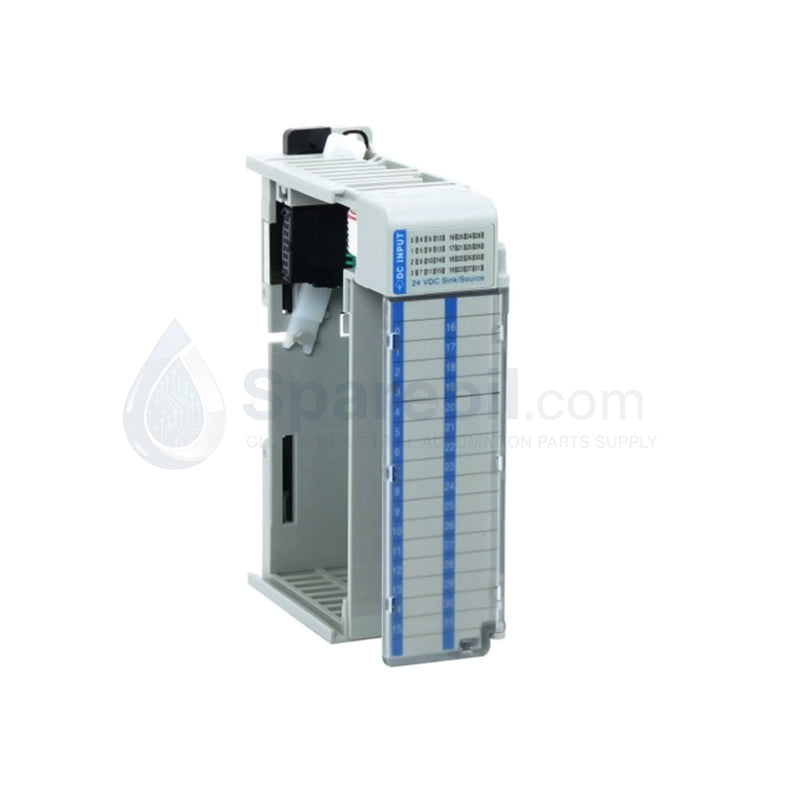

AB 1769-IQ16F وحدة إدخال عالية السرعة لمصادر/مصارف CompactLogix

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج يوفر Allen-Bradley 1769-IQ16F التقاطًا فائق السرعة للإشارة الرقمية لمنصات التشغيل الآلي القائمة على 1769. تتميز هذه الوحدة بـ...

رمز المنتج: 1769-IQ16F

Manufacturer: Allen Bradley
Product No.: 1769-IQ16F
Product Type: 24V تيار مستمر غاطس مصدر
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يوفر Allen-Bradley 1769-IQ16F التقاطًا فائق السرعة للإشارة الرقمية لمنصات التشغيل الآلي القائمة على 1769. تتميز هذه الوحدة بـ 16 قناة إدخال DC عالية السرعة قادرة على تكوينات الأسلاك الغاطسة والمصدرية. صُممت هذه الوحدة للتغلب على قيود زمن الوصول للمداخل الرقمية القياسية، حيث تلتقط 1769-IQ16F النبضات السريعة من أجهزة الاستشعار عالية التردد، ومفاتيح تحديد الموضع الدقيقة، وأجهزة الترميز. نحن نوفر هذه الوحدة في حالة أصلية جديدة 100%، مما يضمن تنفيذ تسلسلات التحكم الآلي عالية السرعة بدقة مطلقة.

المواصفات الفنية

تستخدم 1769-IQ16F دوائر ترشيح متقدمة وزمن وصول منخفض لتحقيق اكتشاف إشارة من الدرجة الصناعية بسرعات عالية.

المعامل	تفاصيل المواصفات
الشركة المصنعة	Allen-Bradley / Rockwell Automation
رقم الكتالوج	1769-IQ16F
السلسلة/المراجعة	السلسلة A / المراجعة 1
عدد المدخلات	16 مدخل رقمي سريع
فئة الجهد	24V DC (غاطس/مصدر)
جهد التشغيل	10V DC إلى 30V DC
تأخير الإدخال (نموذجي)	0.5 مللي ثانية (استجابة سريعة)
تيار الإدخال	8 مللي أمبير عند 24V DC
جهد العزل	750V DC (جانب الحقل إلى جانب النظام)
تيار اللوحة الخلفية	115 مللي أمبير عند 5.1V DC
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى +140 درجة فهرنهايت)

المزايا الهندسية

تلبي 1769-IQ16F الحاجة الماسة للكشف الحتمي للإشارة في بيئات التصنيع والتعبئة عالية الإنتاجية.

وقت استجابة سريع 0.5 مللي ثانية: تقدم وحدات الإدخال الرقمية التقليدية تأخيرات كبيرة (غالبًا 8 مللي ثانية أو أكثر). تخفض 1769-IQ16F هذا التأخير إلى 0.5 مللي ثانية، مما يسمح لوحدة التحكم CompactLogix بالاستجابة فورًا تقريبًا لأحداث الحقل، وهو أمر ضروري للفرز عالي السرعة وتزامن الحركة.
توصيل غاطس/مصدر مرن: تدعم الوحدة أجهزة الحقل الغاطسة والمصدرية. تسمح هذه المرونة بالتوحيد على نوع واحد من الوحدات بغض النظر عما إذا كانت أجهزة الاستشعار الخاصة بك تستخدم مخرجات ترانزستور NPN أو PNP، مما يبسط مخزون قطع الغيار لديك.
مراقبة الإشارة عالية الكثافة: بوجود 16 نقطة عالية السرعة في عرض وحدة 35 مم، يتم تعظيم كفاءة سكة DIN. وهذا يسمح لمصفوفات الاستشعار المعقدة في خزانات التحكم المدمجة دون الحاجة إلى رفوف توسعة إضافية.
حماية محسنة للنظام: يعزل حاجز عزل متكامل 750V DC الجهد العابر من جانب الحقل عن اللوحة الخلفية لوحدة التحكم. وهذا يحمي وحدة المعالجة المركزية الخاصة بك ومكونات الرف الأخرى من الضوضاء الكهربائية وارتفاعات الجهد الناتجة عن أجهزة التبديل عالية السرعة.
صيانة مبسطة مع RTBs: تتيح الكتلة الطرفية القابلة للإزالة (RTB) استبدال الوحدة بسرعة. تقوم فرق الصيانة بفصل الكتلة الموصولة بالكامل دفعة واحدة، واستبدال الأجهزة، وإعادة توصيل الأسلاك في ثوانٍ، مما يمنع التوقف عن العمل وأخطاء التوصيل.

الأسئلة الشائعة

ما الذي يجعل إصدار "F" مختلفًا عن 1769-IQ16 القياسي؟

الحرف "F" يشير إلى "سريع". بينما يبلغ تأخير الإدخال النموذجي لـ 1769-IQ16 القياسي 8 مللي ثانية، فإن 1769-IQ16F يقلل هذا التأخير إلى 0.5 مللي ثانية. وهذا يجعله مناسبًا للتطبيقات عالية السرعة التي تتطلب انتقالات منطقية أسرع.
هل تدعم 1769-IQ16F مدخلات 12V DC؟

نعم. نطاق جهد التشغيل لهذه الوحدة يتراوح من 10V DC إلى 30V DC، مما يجعلها متوافقة تمامًا مع دوائر التحكم 12V DC بالإضافة إلى أنظمة 24V DC القياسية.
هل يمكنني استخدام هذه الوحدة للعد عالي السرعة؟

على الرغم من أن 1769-IQ16F أسرع بكثير من المدخلات القياسية، إلا أنها وحدة إدخال رقمية وليست وحدة عداد مخصصة عالية السرعة (HSC). لعد نبضات أجهزة الترميز متعددة الكيلوهرتز، نوصي بوحدات HSC المخصصة مثل 1769-HSC.
هل 1769-IQ16F متوافقة مع MicroLogix 1500؟

نعم. تتكامل 1769-IQ16F بسلاسة مع منصة تحكم MicroLogix 1500 كجزء من عائلة إدخال/إخراج التوسعة 1769.
