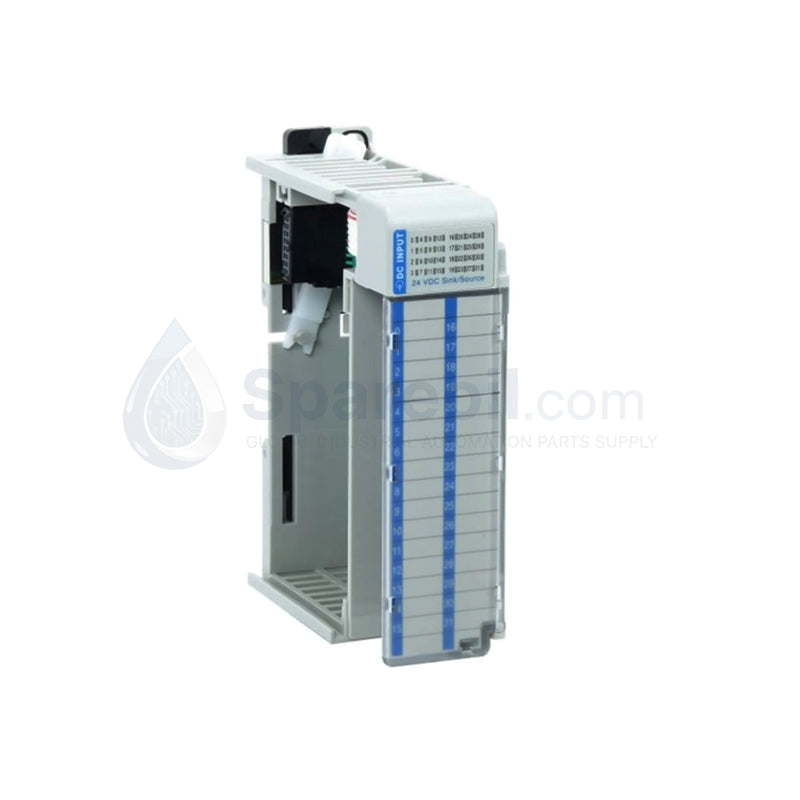

وحدة الإدخال المنفصلة Allen-Bradley 1769-IQ16 CompactLogix ذات 16 قناة

التوفر: 99 متوفر في المخزون

وحدة الإدخال المنفصلة Allen-Bradley 1769-IQ16 CompactLogix تم تكوينها للاستحواذ على الإشارة المنفصلة عالية الكثافة في شبكات CompactLogix وMicroLogix 1500، توفر...

رمز المنتج: 1769-IQ16

Manufacturer: Allen Bradley
Product No.: 1769-IQ16
Product Type: وحدة الإدخال الرقمي
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال المنفصلة Allen-Bradley 1769-IQ16 CompactLogix

تم تكوينها للاستحواذ على الإشارة المنفصلة عالية الكثافة في شبكات CompactLogix وMicroLogix 1500، توفر وحدة Allen-Bradley 1769-IQ16 (وحدة الإدخال المنفصلة 1769-IQ16) تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم واجهة مراقبة الأجهزة بمسح وتسجيل الحالات الثنائية عبر 16 قناة معزولة، باستخدام دوائر الغمر/المصدر ثنائية القطب للتوصيل بأدوات الحقل بما في ذلك مفاتيح الحد ومستشعرات القرب والأزرار الضاغطة. تعمل هذه الأجهزة مباشرةً ضمن بنوك الإدخال/الإخراج المعيارية القياسية، وتقوم بتحويل انتقالات جهد الحقل الاسمي 24 فولت تيار مستمر إلى بتات منطقية يتم إرسالها عبر اللوحة الخلفية للنظام.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	1769-IQ16
العلامة التجارية	Allen-Bradley
الأصل	الولايات المتحدة
الوزن	0.3 كجم
الأبعاد	عرض فتحة واحدة
درجة حرارة التشغيل	0 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة	3.55 واط كحد أقصى
قنوات الإدخال	16 نقطة إدخال منفصلة
فئة الجهد	24 فولت تيار مستمر اسمي (غمر/مصدر ثنائي القطب)
نطاق جهد التشغيل	10 فولت تيار مستمر إلى 30 فولت تيار مستمر عند 30 درجة مئوية
حالة التشغيل	10 فولت تيار مستمر كحد أدنى، 2.0 مللي أمبير كحد أدنى
حالة الإيقاف	5 فولت تيار مستمر كحد أقصى، 1.5 مللي أمبير كحد أقصى
تأخير إشارة الأجهزة	8.0 مللي ثانية نموذجية لكل من انتقالات التشغيل والإيقاف
سحب التيار من اللوحة الخلفية	115 مللي أمبير عند 5.1 فولت تيار مستمر
جهد العزل	75 فولت تيار مستمر عزل مستمر (تم التحقق منه عند 600 فولت تيار متردد لمدة 60 ثانية)
كتلة الطرف البديلة	1769-RTBN18 (قابلة للإزالة)

سمات التحكم الصناعي والقيادة الفنية

تتميز الوحدة بحواجز عزل بصرية تعمل على إنشاء فصل دائرة مستمر بجهد 75 فولت تيار مستمر بين مصفوفة أطراف الإدخال ومكونات معالجة المنطق الداخلية، مما يمنع بشكل فعال العابرين عاليي الجهد من الانتقال إلى اللوحة الخلفية للمتحكم. يوازن التنفيذ المنطقي الداخلي بين زمن تأخير التصفية المحلية ودورات مزامنة النظام، مما يحسن قياس كثافة الإدخال/الإخراج عبر عامل شكل ذي فتحة واحدة دون توليد أحمال حرارية زائدة. تتطابق آثار الدائرة مع معايير توافق وميض البرامج الثابتة، مما يحافظ على سلامة اتصال الناقل الحتمية أثناء عمليات الأرجل المتزامنة. يسمح الهيكل ثنائي القطب للأجهزة بتوصيلات الأسلاك الميدانية الغاطسة أو المصدرية التي تحددها فقط تهيئة أسلاك العودة المشتركة.

الأسئلة الشائعة

س: كيف تتعامل الوحدة مع تخصيص طاقة اللوحة الخلفية أثناء التنشيط الأقصى للقناة؟

ج: تسحب الأجهزة تيارًا ثابتًا يبلغ 115 مللي أمبير عند 5.1 فولت تيار مستمر من مصدر طاقة اللوحة الخلفية. يجب على المصممين حساب متطلبات التيار الإجمالية لجميع الوحدات الموسعة لضمان ألا يتجاوز السحب الكلي تصنيف سعة مصدر الطاقة.

س: هل يمكن تبديل هذه الوحدة وهي تعمل بينما يقوم ناقل نظام CompactLogix بمعالجة البيانات بشكل نشط؟

ج: لا، لا تدعم منصة 1769 المعيارية إجراءات التبديل السريع عبر الإنترنت. يجب عزل طاقة النظام بالكامل وإيقاف تشغيلها قبل إزالة الوحدة أو إدخالها لمنع التلف الكهربائي لتوصيلات اللوحة الخلفية.

س: ما هو السلوك الذي يحدث إذا انخفض جهد الإشارة الميدانية الخارجية إلى نطاق 5 فولت تيار مستمر إلى 10 فولت تيار مستمر؟

ج: تقع الفولتية بين 5 فولت تيار مستمر و 10 فولت تيار مستمر في منطقة عتبة أجهزة غير محددة. قد تفشل القناة في تسجيل حالة تشغيل أو قد تتذبذب بين الحالات، مما يتطلب الالتزام الصارم بمعلمات حالة التشغيل الدنيا 10 فولت تيار مستمر.

إرشادات التركيب الميداني

يجب على فنيي الحقل التحقق من أن جميع التوصيلات الكهربائية تتبع بروتوكولات أسلاك الأدوات الصناعية. يجب أن تستخدم إشارات الحقل موصلات نحاسية تمر عبر كتلة الأطراف القابلة للإزالة 1769-RTBN18، مما يضمن تثبيت كل طرف لولبي بإحكام على أطراف الأسلاك. حافظ على الفصل المادي بين حلقات إدخال التيار المستمر منخفض الجهد وخطوط توزيع طاقة التيار المتردد عالية الجهد لمنع اقتران كهرومغناطيسي. قم بتوصيل ناقل تأريض هيكل النظام مباشرةً بأرضية السلامة الرئيسية للمصنع باستخدام مسار منخفض المعاوقة لزيادة رفض الضوضاء. حرك هيكل الوحدة بسلاسة على طول قضبان التوجيه للوحدة المجاورة حتى تتشابك موصلات الناقل بالكامل، ثم قم بتأمين أذرع القفل الميكانيكية المدمجة لتثبيت الوحدات معًا. قبل تشغيل النظام، تأكد من أن خط العودة المشترك يتطابق مع تخطيط الغمر أو المصدر المحدد في وثائق الهندسة.
