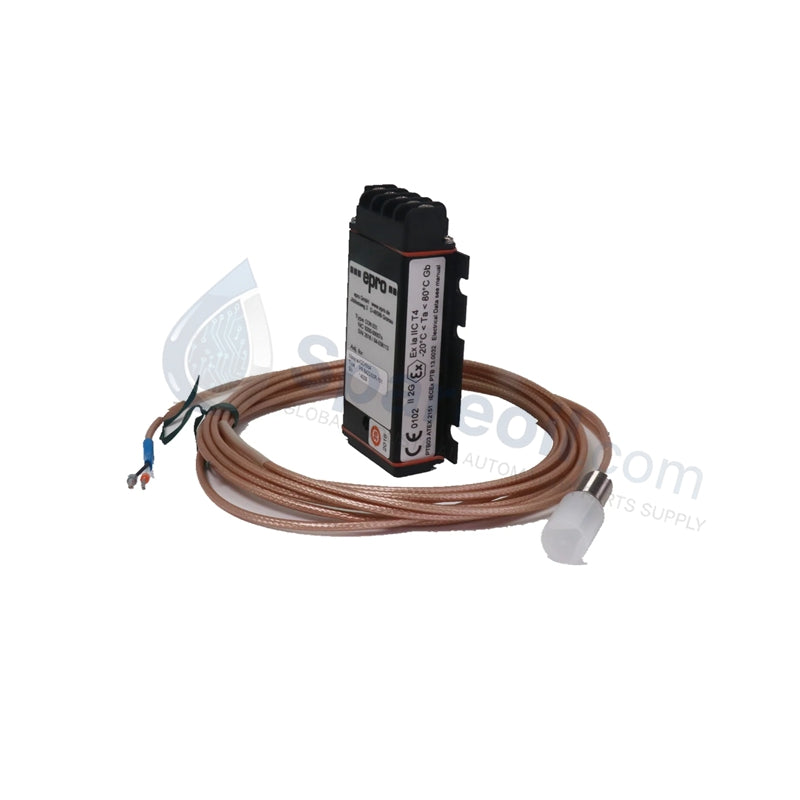

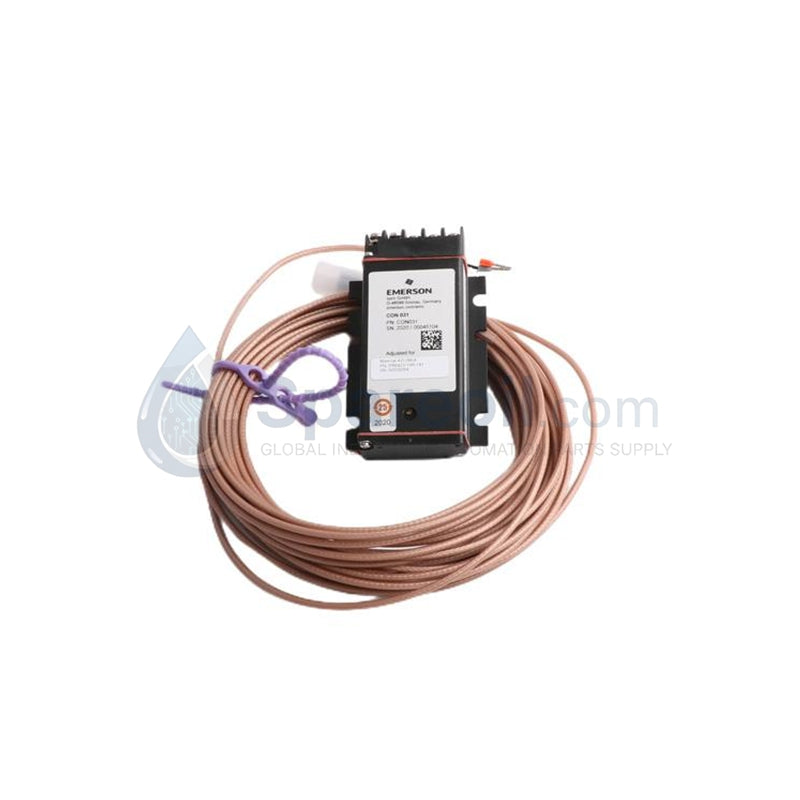

وحدة قياس الإزاحة بدون تماس من EPRO موديل CON021

وحدة قياس الإزاحة بدون تماس من EPRO موديل CON021 | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة قياس الإزاحة بدون تلامس EPRO CON021 تعمل وحدة EPRO CON021، المصنفة أيضًا باسم وحدة تكييف الإشارة CON021، كمكون مادي...

رمز المنتج: CON021+PR6423/01B-030-CN

Manufacturer: Emerson
Product No.: CON021+PR6423/01B-030-CN
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة قياس الإزاحة بدون تلامس EPRO CON021

تعمل وحدة EPRO CON021، المصنفة أيضًا باسم وحدة تكييف الإشارة CON021، كمكون مادي مخصص لمعالجة إشارة الإزاحة بدون تلامس ضمن منصات حماية EPRO MMS 3000/MMS 6000.

المواصفات الفنية للمعدات

المعلمة	المواصفات
الموديل	CON021
العلامة التجارية	EPRO (إيمرسون)
المنشأ	ألمانيا / السويد
الوزن	0.45 كجم
الأبعاد	تصميم قياسي لتثبيت على سكة DIN
درجة حرارة التشغيل	-35 إلى +180 درجة مئوية (المسبار) / -20 إلى +70 درجة مئوية (المحول)
استهلاك الطاقة	إمداد خارجي اسمي 24 VDC
موديل المستشعر المقترن	PR6423/01B-030-CN (طرف 8 مم)
نوع القياس	تيار إيدي بدون تلامس
خرج إشارة النظام	إشارة جهد/تيار خطية مكيفة ومعيارية
طول الكابل المدمج	3.0 متر
استجابة التردد	DC إلى أكثر من 10 كيلو هرتز
معلمات مراقبة الهدف	اهتزاز العمود، الإزاحة المحورية، اللامركزية
الشهادات	متوافقة مع CE، UL، CSA

المراقبة الميكانيكية وتكامل TSI

يدير محول CON021 إعدادات قياس مسبار تيار إيدي لضمان رسم خرائط دقيق للإزاحة الفيزيائية وصولًا إلى نطاق الملي فولت لكل ميكرومتر. تعتمد معايرة حلقة المجال على التحقق الصارم من جهد الفجوة (-10 VDC) عبر النطاق الخطي لمسبار PR6423 لإنشاء مرجع نقطة صفر نظيف لتسجيل ديناميكيات الدوار. تتميز الدائرة الإلكترونية الأساسية بقنوات كبح التداخل السلبي التي تعزل المجالات المغناطيسية للمستشعرات المجاورة، مما يسمح بصفوف متعددة للمسابير قريبة على محامل التوربينات البخارية عالية السرعة دون تداخل أو تشوهات قياس بين القنوات.

الأسئلة المتداولة

س: ما هو الخطر التشغيلي المحدد لتغيير طول كابل المسبار الأصلي الذي يبلغ 3.0 أمتار؟

ج: ترتبط معلمات معايرة النظام ارتباطًا وثيقًا بقيم المقاومة والسعة الداخلية للتمديد الذي يبلغ طوله 3.0 أمتار. يؤدي تعديل أو وصل أو قطع هذا الكابل إلى تغيير ضبط الدائرة، مما يؤدي إلى انحراف عامل القياس ($V/mm$) وإلغاء صلاحية حلقات ردود الفعل الجهد الخطي.

س: كيف يتم التحقق من جهد الفجوة الفيزيائية (-10 VDC) أثناء التشغيل الميداني الأولي؟

ج: مع تثبيت المستشعر بإحكام، يراقب مهندس الميدان جهد الانحياز DC الخام عند نقاط اختبار المحول أثناء ضبط عمق المسبار ميكانيكيًا. يؤدي ربط المسبار باتجاه أو بعيدًا عن السطح المستهدف إلى تغيير خرج الجهد حتى يتم تثبيت الهدف الدقيق -10 VDC، مما يحدد موقع المستشعر بالضبط في مركز منحنى المعايرة الخطي الخاص به.

إرشادات التركيب الميداني

المحاذاة الميكانيكية لخيط المسبار: قم بتركيب مسبار PR6423 عبر غلاف هيكل الآلة. اربط التجميع باستخدام صواميل قفل مخصصة لمنع التغيرات في مرجع العمق المادي تحت اهتزاز الغلاف عالي التردد المستمر.
توجيه كابل الإرسال متحد المحور: قم بتوجيه كابل المشغل بطول 3.0 أمتار عبر قنوات فولاذية مرنة ومؤرضة للعزل ضد المجالات الكهرومغناطيسية الخارجية الناتجة عن الآلات الكهربائية الصناعية الثقيلة. تجنب الانحناءات الحادة التي تتجاوز الحد الأدنى المحدد لنصف قطر الانحناء الهيكلي لعزل الكابل متحد المحور.
تأريض هيكل المحول: قم بتركيب مكيف الإشارة CON021 بإحكام على سكة DIN صناعية. يجب أن يكون للمسار رابط كهربائي نظيف ومستمر ومنخفض المقاومة إلى أرض السلامة الوظيفية لحامل الأدوات للحماية من ضوضاء الأجهزة عالية التردد.
