MMS6823R دليل البيانات التقنية ودليل الاستخدام لـ EPRO MMS6000

التوفر: 99 متوفر في المخزون

وحدة اهتزاز ثنائية القناة EPRO MMS6823R MMS6000 تم تكوين EPRO MMS6823R (وحدة الاهتزاز ثنائية القناة MMS6823R) لتتبع المسار الخطي للعمود...

رمز المنتج: MMS6823R

Manufacturer: Emerson
Product No.: MMS6823R
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

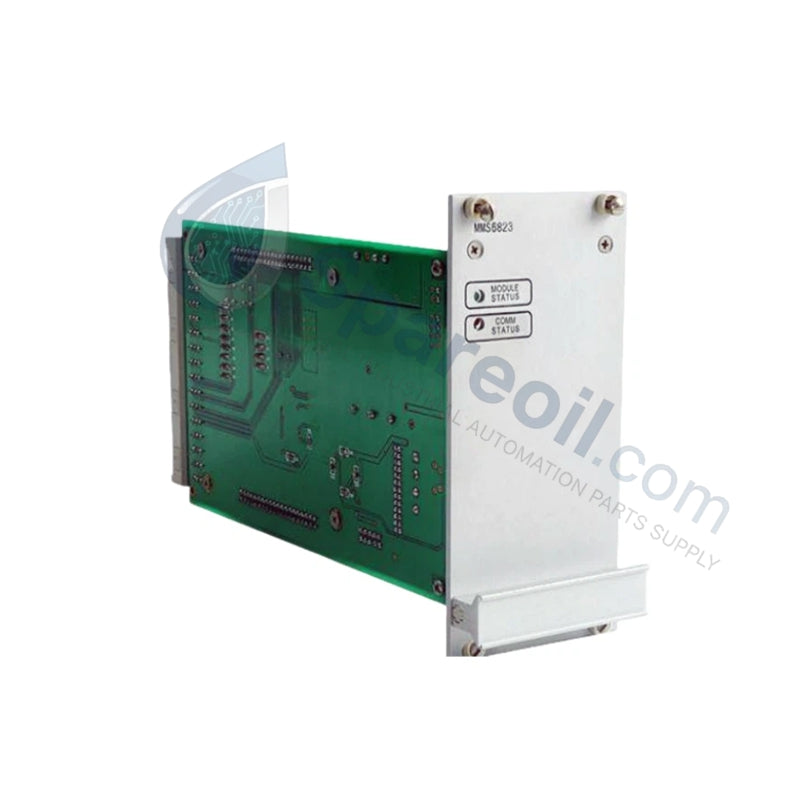

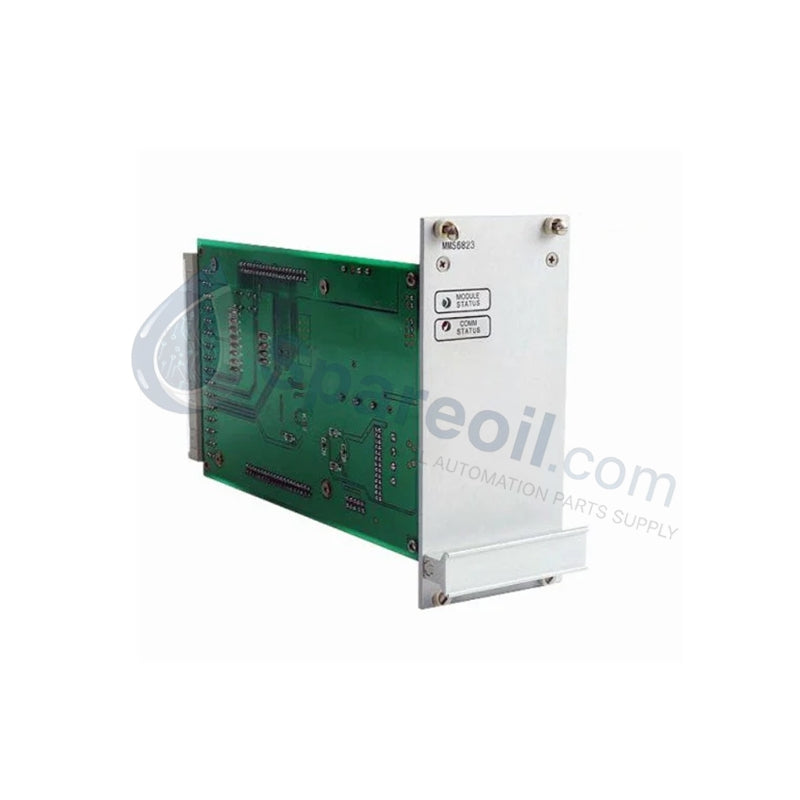

وحدة اهتزاز ثنائية القناة EPRO MMS6823R MMS6000

تم تكوين EPRO MMS6823R (وحدة الاهتزاز ثنائية القناة MMS6823R) لتتبع المسار الخطي للعمود في أغلفة نظام مراقبة الآلات MMS6000، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

المواصفات الفنية

المعلمة	المواصفات
النموذج	MMS6823R
الماركة	EPRO (إيمرسون)
الأصل	ألمانيا
الوزن	0.35 كجم
الأبعاد	120 مم × 80 مم × 35 مم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	إدخال قياسي صناعي +24 فولت تيار مستمر
قنوات الإدخال	قناتان مستقلتان (تدعم إعدادات مسبار X/Y المزدوجة)
المستشعرات المتوافقة	مجسات التيار الدوامي PR6422، PR6423، PR6424، PR6425، PR6426
واجهة الاتصال	Profibus DP-V1 / RS485
الخرج التناظري	خرج موحد من 0 إلى 10 فولت تيار مستمر
معالجة الإشارة	تحويل رقمي في الوقت الحقيقي وتعويض درجة الحرارة

المراقبة الميكانيكية وتكامل TSI

يدير MMS6823R بروتوكولات قياس مسبار التيار الدوامي داخليًا لتحويل متغيرات قرب المستشعر عالية التردد الخام إلى وحدات هندسية خطية. يتطلب التشغيل الأولي تحققًا صارمًا من جهد الفجوة (أهداف -10 فولت تيار مستمر) عبر مسارات المعالجة المكونة للحفاظ على هوامش مرجعية دقيقة لتتبع ديناميكيات الدوار في الوقت الفعلي. تقضي مصفوفات توجيه قمع التداخل (cross-talk suppression routing matrices) داخل لوحات الدوائر متعددة الطبقات على تداخل إشارة التردد العالي بين محاور المسبار X و Y المتجاورة، مما يضمن انتشار تدفق بيانات مسار المدار غير الفاسد عبر العمود الفقري لشبكة Profibus DP-V1.

الأسئلة المتكررة

س: هل يدعم MMS6823R التشغيل المستقل خارج تجميع الرف الرئيسي؟

ج: لا. يعتمد MMS6823R بشكل كامل على قضبان الطاقة الداخلية ووصلات الاتصال متعددة النقاط التي توفرها مصفوفة اللوحة الخلفية للهيكل الفرعي القياسي MMS6000. لا يمكنه تنفيذ تكييف الإشارة المستقل بدون هذا الهيكل المضيف.

س: كيف يتم ضبط عامل قياس المستشعر الفيزيائي ضمن منطق الوحدة؟

ج: يتم إدارة تعريف عامل القياس ($V/mm$) عبر أدوات مساعدة تكوين البرامج المرتبطة باللوحة الخلفية لنظام MMS6000. يجب أن تتطابق المعلمات مع المنحنيات الكهربائية لنموذج مسبار PR642x المحدد لضمان خطية التتبع.

إرشادات التركيب الميداني

الإدخال الميكانيكي لفتحة الهيكل: افصل مدخلات طاقة الإمداد المحلية قبل التركيب. قم بمحاذاة غلاف الوحدة بالتوازي مع قضبان التوجيه لفتحة واجهة الرف الفرعي MMS6000 المخصصة، ثم اسحب للخلف حتى تستقر الموصل الخلفي متعدد المسامير بالكامل في مصفوفة اللوحة الخلفية.
حماية حلقة الاستشعار المحورية: قم بإنهاء تمديدات مسبار التيار الدوامي الخارجية المحورية مباشرة عند الكتل الطرفية المخصصة. حافظ على مسار درع خارجي غير منقطع إلى أهداف التأريض لعزل بيانات الأجهزة عالية التردد عن ضوضاء المجال الكهرومغناطيسي المجاور.
إنهاء خط جزء ناقل المجال: عند تشغيل الوحدة عبر شبكات RS485 أو Profibus DP، تحقق من أن مقاومات إنهاء الخط النشطة متصلة عند الأطراف المادية لخط الاتصال الرئيسي لوقف انعكاسات موجة الإشارة.
