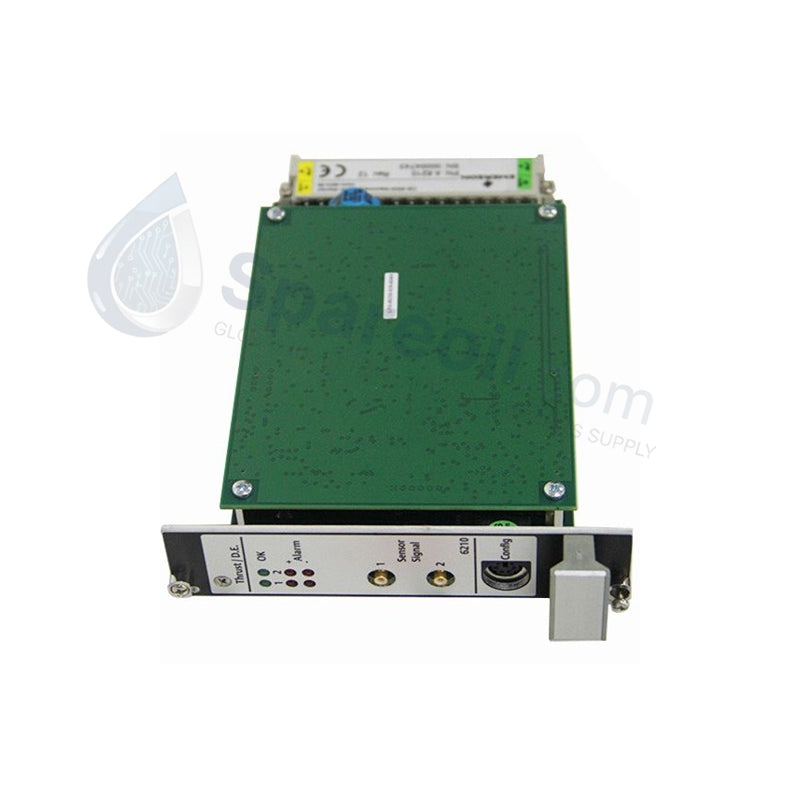

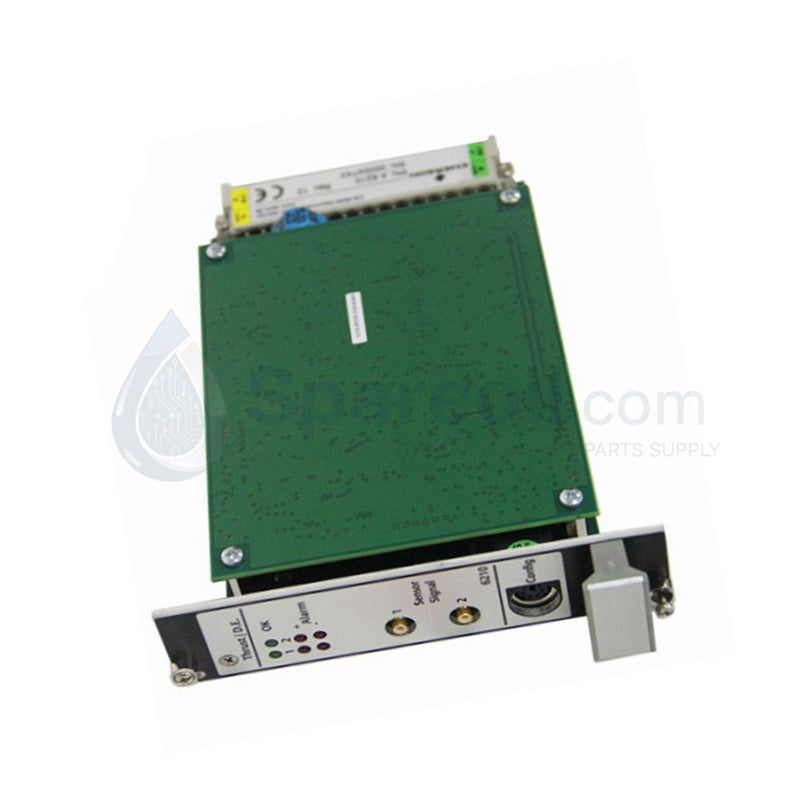

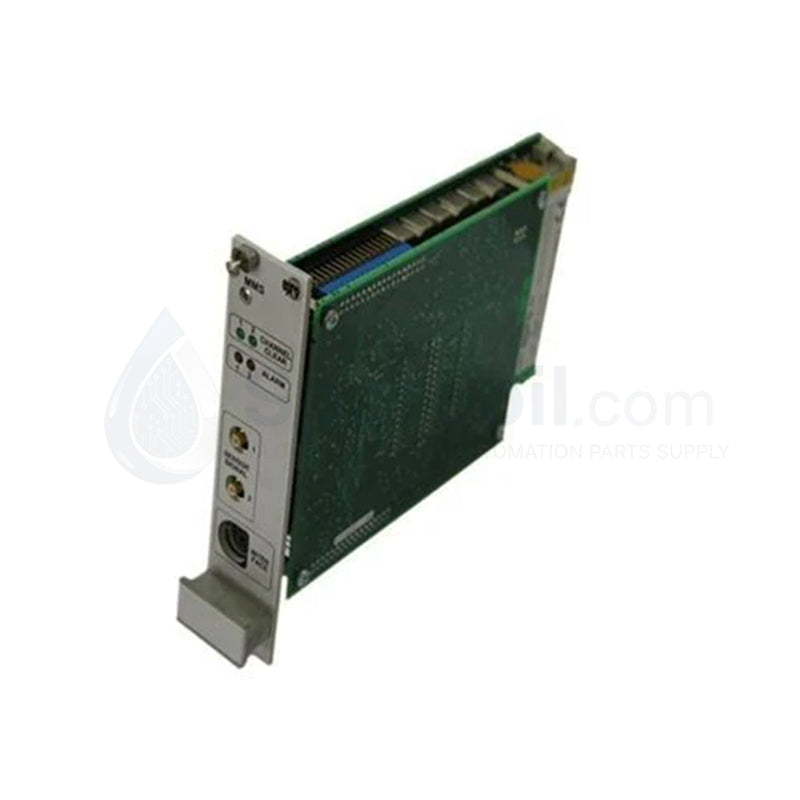

بطاقة حماية التمدد التفاضلي Emerson A6210 AMS 6500 Series

تعمل بطاقة الحماية من التمدد التفاضلي Emerson A6210، والمُدرجة أيضًا باسم A6210، كمكون مادي مخصص للإشراف المستمر في الوقت الفعلي على موضع دفع العمود، والتمدد التفاضلي، وموضع القضيب داخل منصات AMS 6500 لمراقبة صحة الآلات. تُعالج الوحدة الإشارات التناظرية الأولية من مجموعات أجهزة الاستشعار المتصلة لمراقبة الإزاحات المحورية الدقيقة عبر المكونات الدوارة الحيوية. وتقوم بتحويل هذه المدخلات إلى مخرجات كهربائية متناسبة وتنفذ منطق حماية حتمي لمنع التلامس الميكانيكي المباشر.

المواصفات الفنية

معايرة مسبار التيار الدوامي وتكامل ديناميكيات الدوار

تتطلب بنية واجهة A6210 الالتزام الصارم بمصفوفات معايرة مسبار التيار الدوامي أثناء التكوين. تُخطط دارة الإدخال ثنائية القناة تحولات الجهد ضمن نطاق 0 إلى -22 VDC مقابل منحنيات معايرة دقيقة، مما يضمن تتبع الإزاحة بدقة أقل من الميكرون. يتيح الحفاظ على هدف التحقق من جهد الفجوة عند -10 VDC لأنظمة المستشعر المتكاملة أن تعمل بدقة ضمن نطاق قياسها الخطي. يمنع هذا الرصد للجهد تدهور التتبع أثناء تحولات التمدد الحراري المفاجئة، مما يسمح للإشارات الخام غير المخففة بالمرور عبر مخارج SMB المخزنة باللوحة الأمامية لتحليل تردد ديناميكيات الدوار بشكل مستقل.

الأسئلة المتكررة

س: هل يدعم جهاز A6210 عمليات التبديل السريع الكاملة داخل هيكل AMS 6500؟

ج: نعم. تتميز الوحدة ببنية قابلة للتبديل السريع تسمح بالإدخال أو الإزالة أثناء تشغيل الرف. ومع ذلك، يجب تجاوز مخرجات منطق الحماية المحلي والتشابكات الخارجية المرتبطة بها على مستوى النظام قبل استخراج البطاقة لمنع حدوث رحلة طوارئ خاطئة للآلات.

س: كيف يمكن للمهندس التحقق من السلامة الكهربائية لحلقة مسبار التيار الدوامي المتصلة من واجهة الوحدة؟

ج: يتتبع A6210 باستمرار جهد التحيز للتيار المستمر الخام لحلقة المستشعر. إذا تجاوز الجهد الحدود التشغيلية الاسمية من 0 إلى -22 VDC، تكتشف الوحدة دائرة مفتوحة أو قصيرة، وتغير مؤشر حالة "موافق" للقناة، وتحظر أي أوامر رحلة تلقائية مرتبطة بهذه القناة المدخلة المحددة.

س: هل يمكن تعيين المخرجات التناظرية المتناسبة 4-20 مللي أمبير لتوسيع نطاق الإزاحة المحورية الإيجابية والسلبية على حد سواء؟

ج: نعم. من خلال واجهة التكوين التسلسلي RS-232، يمكن تكوين النطاق الكامل لحلقة 0/4-20 مللي أمبير خطيًا ليمتد عبر قيم الإزاحة السلبية والإيجابية، مع توسيط الموضع الصفري الاسمي بالنسبة لوجه محمل الدفع الفعلي.

إرشادات التركيب الميداني

• إدخال الوحدة: حرك بطاقة التوصيل 3U على طول قضبان توجيه الهيكل حتى يستقر الموصل متعدد المسامير الخلفي بإحكام في اللوحة الخلفية النشطة لـ AMS 6500. اربط مثبتات تثبيت اللوحة الأمامية لتأمين الاستقرار الميكانيكي.
• تدريع محول الإشارة: قم بتأريض تدريع كابل المستشعر المحوري حصريًا عند كتل الأطراف المخصصة داخل حاوية الأجهزة. حافظ على غلاف المسبار في الموقع معزولًا عن غلاف الجهاز لمنع إدخال ضوضاء حلقة التأريض.
• توصيل الخرج المخزن: استخدم معدات تحليل عالية المعاوقة عند توصيل موصلات SMB باللوحة الأمامية. ستشوه معاوقة الحمل الأقل من 10 كيلو أوم إشارة الخرج المخزنة وتضر بقياسات التحقق.
• توصيل الأنابيب: قم بتوجيه جميع كابلات محولات الإشارة منخفضة المستوى عبر أنابيب معدنية مخصصة ومؤرضة. حافظ على 5 لفات بالضبط من التوصيل لجميع تركيبات NPT الصلبة للحفاظ على تصنيف الختم البيئي لصندوق وصلات المستشعر.
