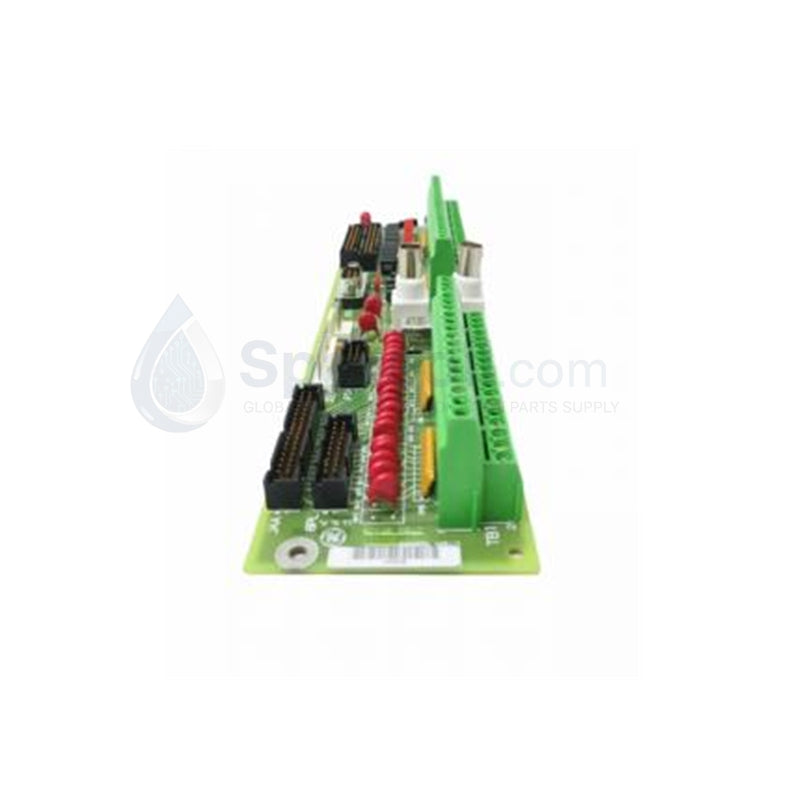

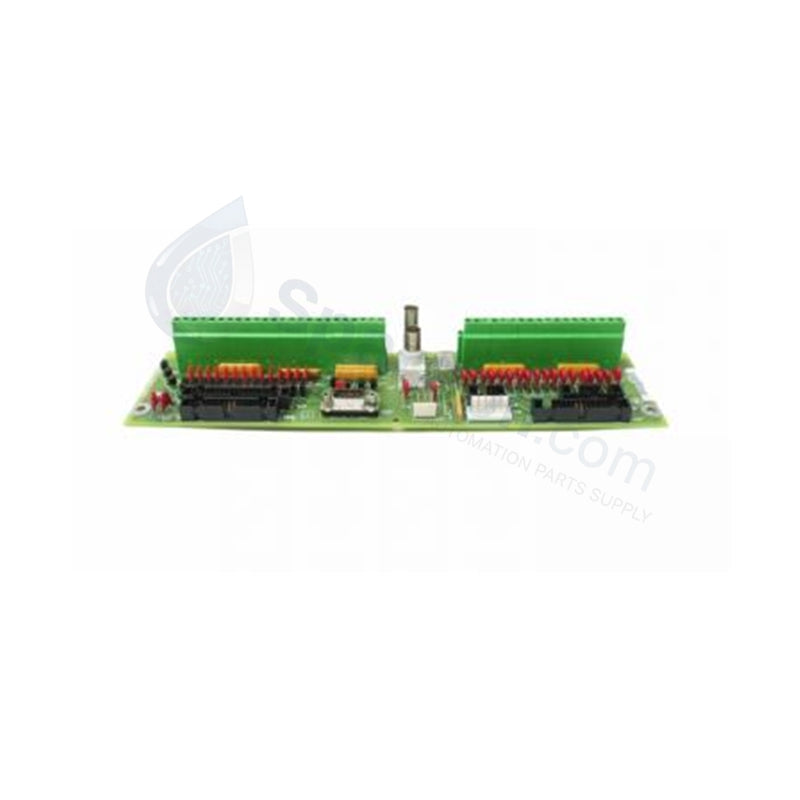

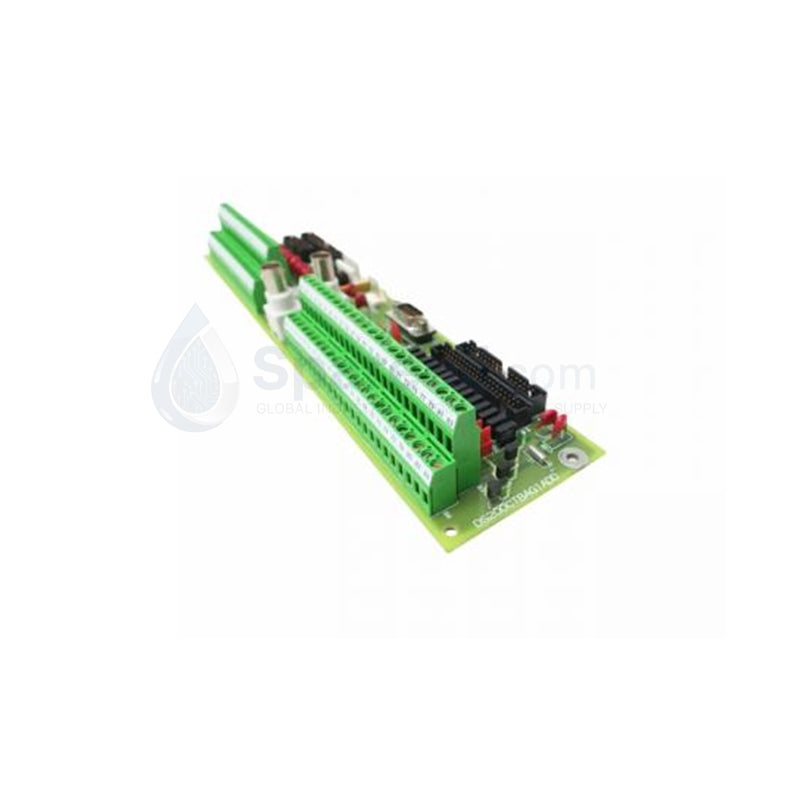

DS200CTBAG1ADD | GE | لوحة الدوائر المطبوعة لطرف تشغيل Mark V

التوفر: 99 متوفر في المخزون

لوحة طرفية للاتصال GE DS200CTBAG1ADD Mark V (CTBA) نظرة عامة على المنتج تُعد لوحة DS200CTBAG1ADD لوحة طرفية اتصال (CTBA) عالية...

رمز المنتج: DS200CTBAG1ADD

Manufacturer: GE Fanuc
Product No.: DS200CTBAG1ADD
Product Type: لوحة طرفية صناعية
Product Origin: USA
Payment:T/T, Western Union
Weight: 710g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

لوحة طرفية للاتصال GE DS200CTBAG1ADD Mark V (CTBA)

نظرة عامة على المنتج

تُعد لوحة DS200CTBAG1ADD لوحة طرفية اتصال (CTBA) عالية الكثافة ومصممة خصيصًا لنظام التحكم في التوربينات من جنرال إلكتريك (GE) Mark V Speedtronic وأنظمة القيادة المتوافقة. تعمل لوحة DS200CTBAG1ADD كمركز مركزي لإنهاء الإشارة، وتسهل الواجهة بين الأجهزة الميدانية الخارجية ومنطق التحكم الداخلي. وهي مصممة لإدارة حجم كبير من المدخلات/المخرجات المنفصلة والإشارات التناظرية وأسلاك المستشعر مع الحفاظ على عزل كهربائي صارم لمنع العابرين من الجانب الميداني من إتلاف إلكترونيات النظام الحساسة. يتيح تصميم لوحة الدوائر المطبوعة متعددة الطبقات ومجموعة الموصلات المتخصصة أسلاكًا منظمة وعالية الموثوقية في البيئات الصناعية الثقيلة.

المواصفات الفنية

تم تصميم DS200CTBAG1ADD لاستيعاب بنيات الأسلاك المعقدة بمتانة صناعية.

الشركة المصنعة: جنرال إلكتريك (GE)
رقم الموديل: DS200CTBAG1ADD
السلسلة: Mark V Speedtronic Control / أنظمة قيادة GE
نوع اللوحة: CTBA – لوحة طرفية للاتصال
دعم الإشارة: مدخلات/مخرجات منفصلة، إشارات تناظرية، مدخلات نبضية، وأسلاك مستشعر مساعدة
كثافة الأطراف: كتل أطراف عالية الكثافة ذات صفين مع إنهاء تثبيت لولبي
العزل الكهربائي: حواجز عزل سلبية ونشطة (تعتمد على المراجعة)
واجهة الموصل: كابل شريطي قابل للتوصيل ورؤوس دبابيس عالية الاحتفاظ لتكامل اللوحة الخلفية
جهد التشغيل: تتصل بحلقات تحكم قياسية 24 VDC / 125 VDC
الأبعاد: 11 × 8 بوصات (لوحة قيادة GE القياسية بالحجم الكامل)
الوزن: 0.71 كجم (1.56 رطل)
درجة حرارة التشغيل: 0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
نطاق الرطوبة: 5% إلى 95% غير مكثف
التركيب: مثبت على حامل أو هيكل عبر فواصل متخصصة في حاويات Mark V

ميزات الأداء الأساسية

إدارة الإشارات عالية الكثافة: توفر أكثر من 100 نقطة إنهاء في مساحة لوحة واحدة، مما يقلل بشكل كبير من تعقيد أسلاك الخزانة.
واجهة إشارة متينة: مصممة للتعامل مع تبديل التيار العالي والإشارات التناظرية ذات الجهد المنخفض في وقت واحد دون تداخل تداخلي.
تشخيصات نظام محسنة: تتميز بنقاط اختبار مدمجة ومؤشرات LED (حسب مراجعة النظام) للسماح للفنيين بالتحقق من وجود الإشارة على مستوى الطرف.
بنية موصل موثوقة: تستخدم أسطح اتصال مطلية بالذهب أو عالية التوصيل لضمان استقرار الاتصال على المدى الطويل في البيئات الصناعية ذات الاهتزازات العالية أو التآكل.
تصميم قابل للتبديل: يشير لاحقة المراجعة "ADD" إلى تكوين أجهزة محدد مصمم لتحسين توجيه الإشارة في أنظمة Mark V من الجيل الأحدث.
