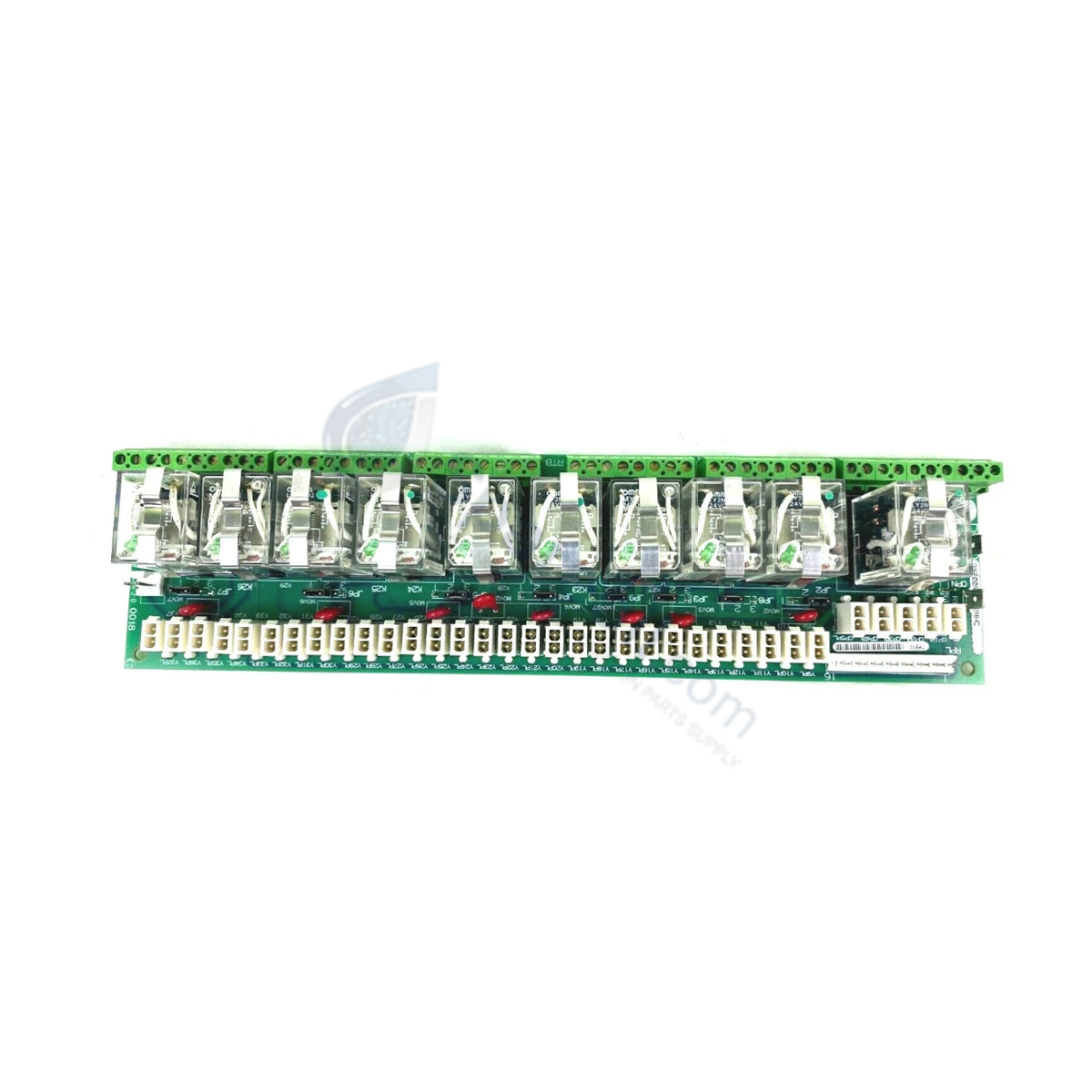

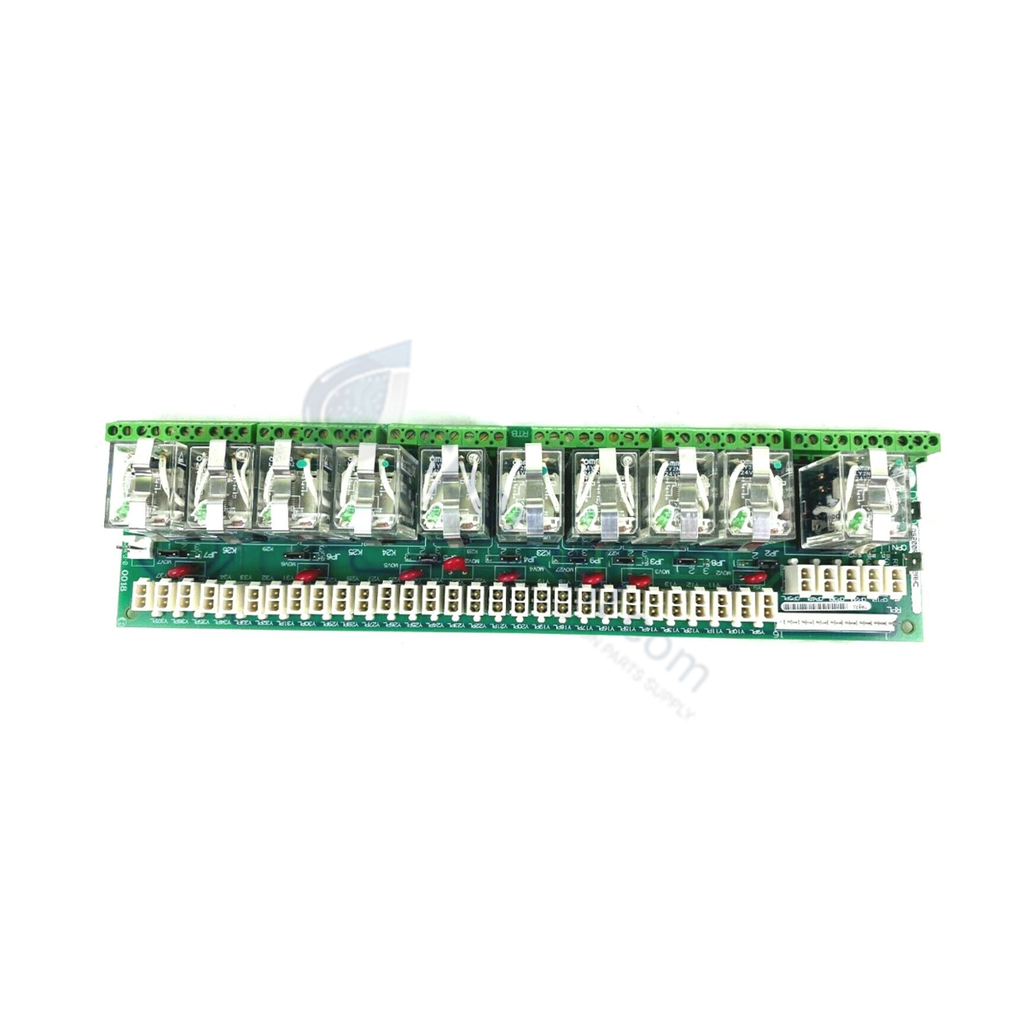

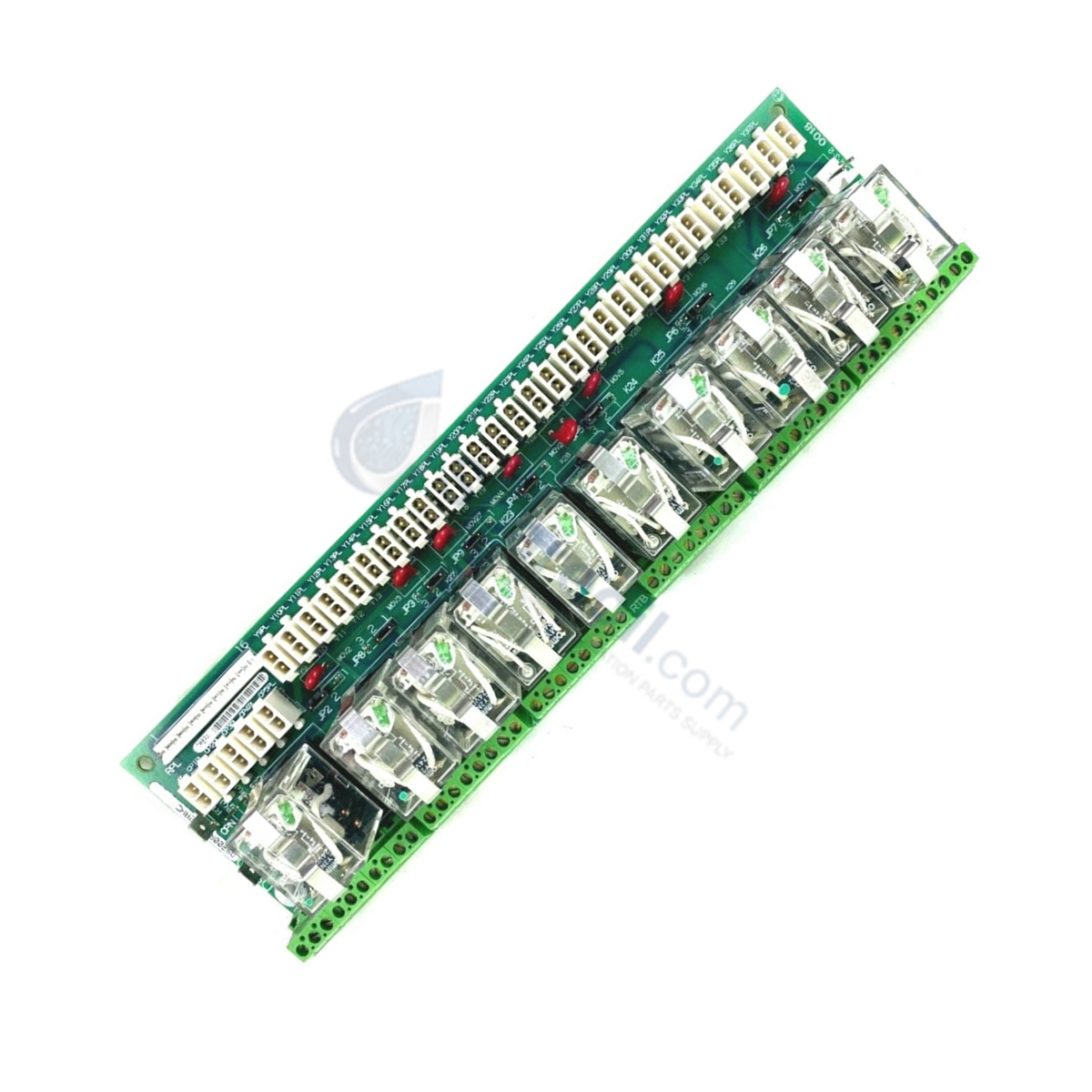

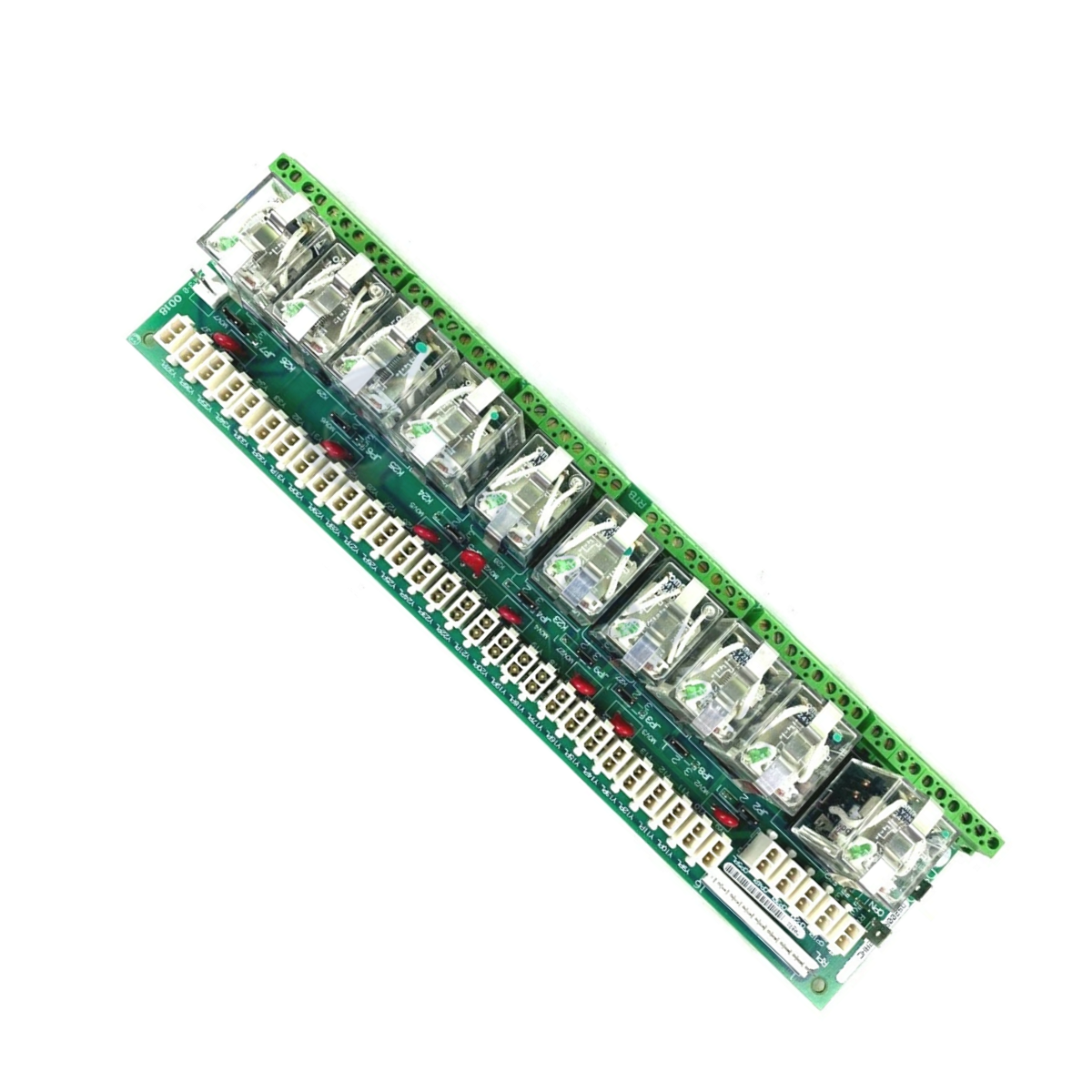

لوحة أطراف ريلاي DS200RTBAG2AHC GE Fanuc

التوفر: 10 متوفر في المخزون

يعمل الجهاز GE Fanuc DS200RTBAG2AHC، والمُفهرس أيضًا باسم لوحة طرف الترحيل DS200RTBA، كمكون مادي مخصص لتبديل خرج الترحيل والتحكم الطرفي...

رمز المنتج: DS200RTBAG2AHC

Manufacturer: General Electric
Product No.: DS200RTBAG2AHC
Product Type: لوحات طرفية للمرحلات
Product Origin: China
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل الجهاز GE Fanuc DS200RTBAG2AHC، والمُفهرس أيضًا باسم لوحة طرف الترحيل DS200RTBA، كمكون مادي مخصص لتبديل خرج الترحيل والتحكم الطرفي داخل منصات Mark V Speedtronic.

توضيح اللاحقة ومصفوفة النموذج

يشير رقم الجزء DS200RTBAG2AHC إلى مستويات جهد ملف محددة ومراجعات هندسية مجمعة:

DS200: منصة قاعدة لوحة الدوائر المطبوعة القياسية لسلسلة Mark V.
RTBA: اختصار وظيفي يشير إلى وحدة لوحة طرف الترحيل.
G2: تعيين المجموعة 2 التي تحدد جهد تشغيل ملف الترحيل 24 VDC.
A: المستوى الأول لمراجعة التصميم الوظيفي.
H: المستوى الثاني لمراجعة التصميم الوظيفي.
C: مستوى مراجعة تكوين الأعمال الفنية.

المواصفات الفنية

المعلمة	المواصفات
النموذج	DS200RTBAG2AHC
العلامة التجارية	GE Fanuc
المنشأ	الولايات المتحدة الأمريكية
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
استهلاك الطاقة	يتم تشغيل الملف بالجهد (24 VDC)
إجمالي عدد المرحلات على اللوحة	10 مرحلات (7x DPDT مع ملامسات 2 Form-C، 3x 4PDT)
جهد ملف المرحل	24 VDC
حماية الدائرة	مكثفات أكسيد المعادن (MOVs) مخصصة بقوة 130 فولت تيار متردد لكل مرحل
التشخيص البصري	مصابيح الحالة على اللوحة لكل مرحل (تضيء عند التنشيط)
الموصلات	2 × موصلات طعنة، 1 × موصل 16 سنًا، 1 × موصل 2 سن

اتصال ناقل اللوحة الخلفية وتوافق البرامج الثابتة

يتفاعل الجهاز GE Fanuc DS200RTBAG2AHC مع بطاقات المعالج المركزي من خلال كابلات الشريط متعددة السنون لمعالجة إشارات التحكم الطرفي في الإدخال/الإخراج عن بعد وتبديل الشبكة المحلية (LAN). يضمن التوجيه الحتمي عبر اللوحة الخلفية للتحكم عدم وجود زمن انتقال تشغيلي أثناء انتقالات حالة الترحيل المنفصلة. تتيح دبابيس توصيل من نوع berg على اللوحة اختيار مسار الدائرة يدويًا وتكوين العنوان، مما يحافظ على توافق كامل مع تحديثات البرامج الثابتة مع وحدات التحكم في محرك Mark V النهائية.

الأسئلة الشائعة

س: كيف يختلف DS200RTBAG2AHC عن متغيرات لوحة الطرف RTBAG1 و RTBAG3؟

ج: يشير تعيين المجموعة 2 (G2) إلى جهد تشغيل ملف 24 VDC، بينما تستخدم لوحات RTBAG1 ملفات 110 VDC وتعمل لوحات RTBAG3 على جهود إمداد ملف 115 VAC.

س: ما هي آليات الحماية من الجهد الزائد المدمجة في دوائر الترحيل الخاصة باللوحة؟

ج: كل مرحل على اللوحة محمي بمكثف أكسيد المعدن (MOV) فردي بقوة 130 فولت تيار متردد موصول عبر الدائرة؛ تمتص هذه المكونات ارتفاعات الجهد ويمكن استبدالها بشكل فردي في حالة تلفها.

س: هل يمكن استخدام هذه اللوحة كبديل مباشر للمراجعات السابقة لـ DS200RTBAG2؟

ج: نعم، يتضمن DS200RTBAG2AHC ثلاث مراجعات للمصنع ويحافظ على التوافق التام مع المستويين الأولين من مراجعة الإنتاج للوحة الأم DS200RTBAG2.

إرشادات التركيب في الموقع

عزل الطاقة: تأكد من فصل جميع مصادر طاقة ملف 24 VDC وجهود حمل الاتصال الخارجية تمامًا والتحقق من أنها ذات جهد صفري قبل التعامل مع الوحدة.
التعامل الآمن من التفريغ الكهروستاتيكي: يجب على الموظفين ارتداء حزام معصم مؤرض متصل بنقطة أرضية لوحة غير مطلية قبل لمس مكونات اللوحة أو أطراف التوصيل.
فحص MOVs: افحص عشرة MOVs بقوة 130 فولت تيار متردد بصريًا بحثًا عن تغير اللون أو التدهور المادي قبل تركيب اللوحة في حامل سكة الخزانة.
توصيل الكابلات: قم بتثبيت موصل الشريط ذي الـ 16 سنًا والموصل ذي السنَّين بإحكام على دبابيس الرأس. تأكد من إغلاق موصلات Stab السريعة بإحكام لمنع نقاط التلامس عالية المقاومة.
