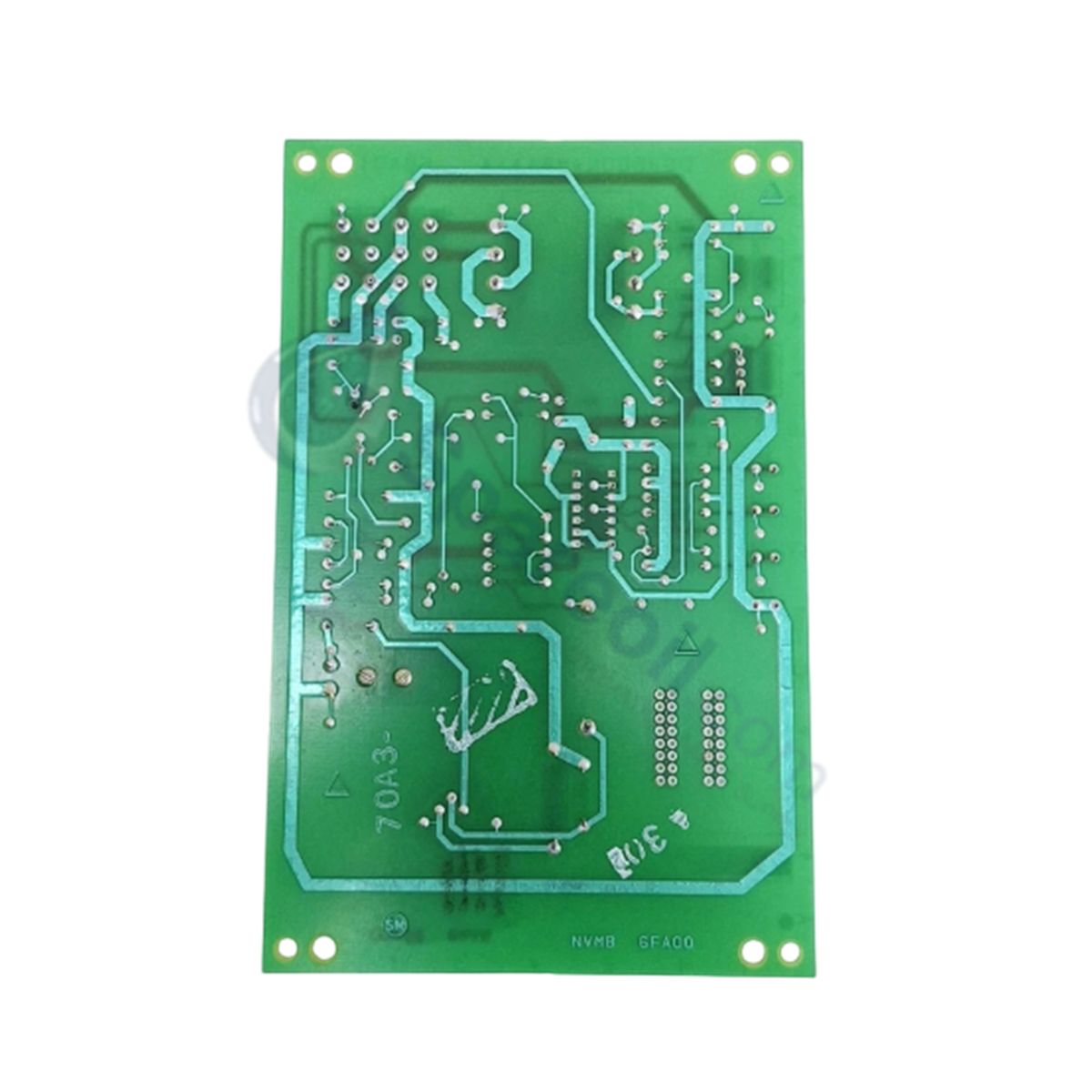

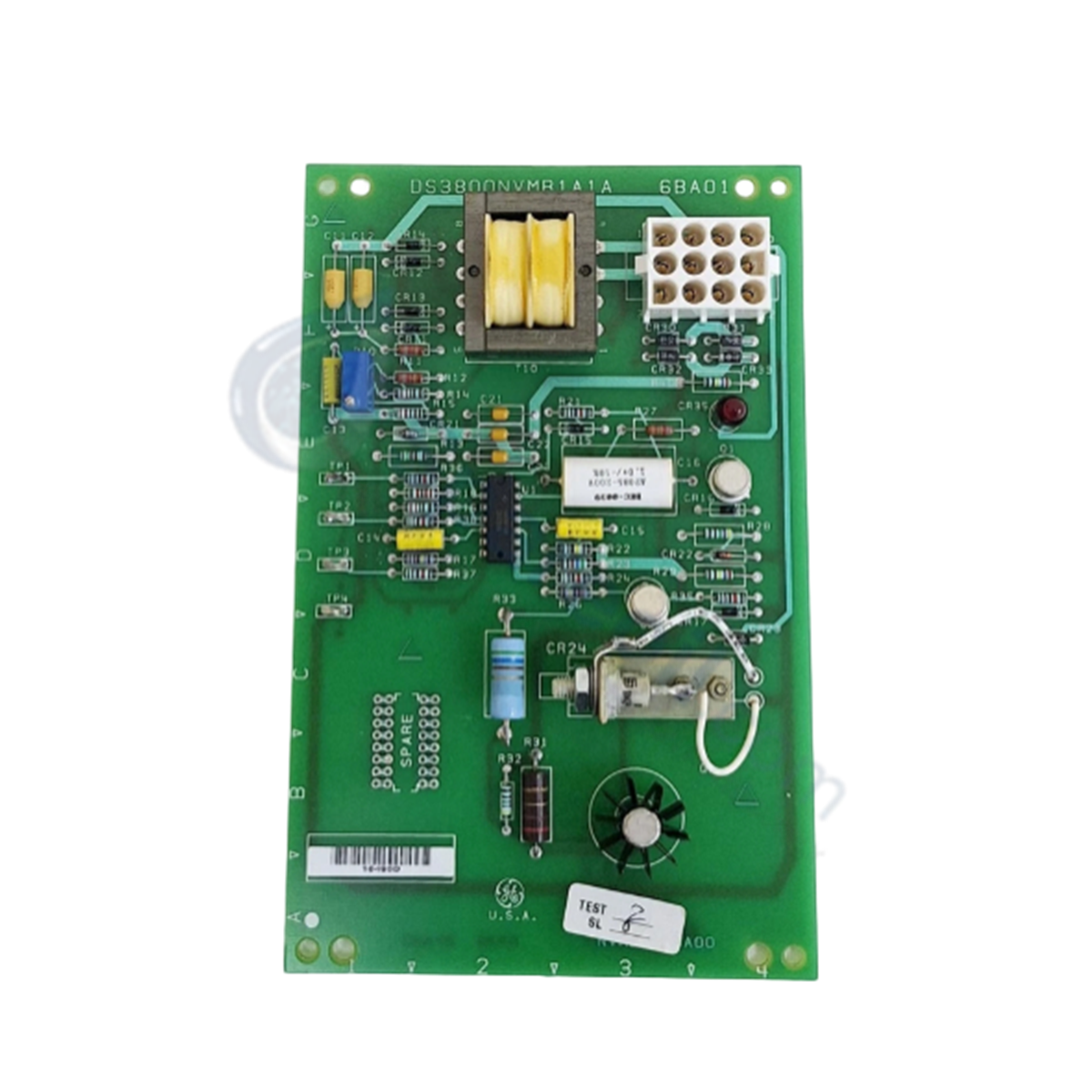

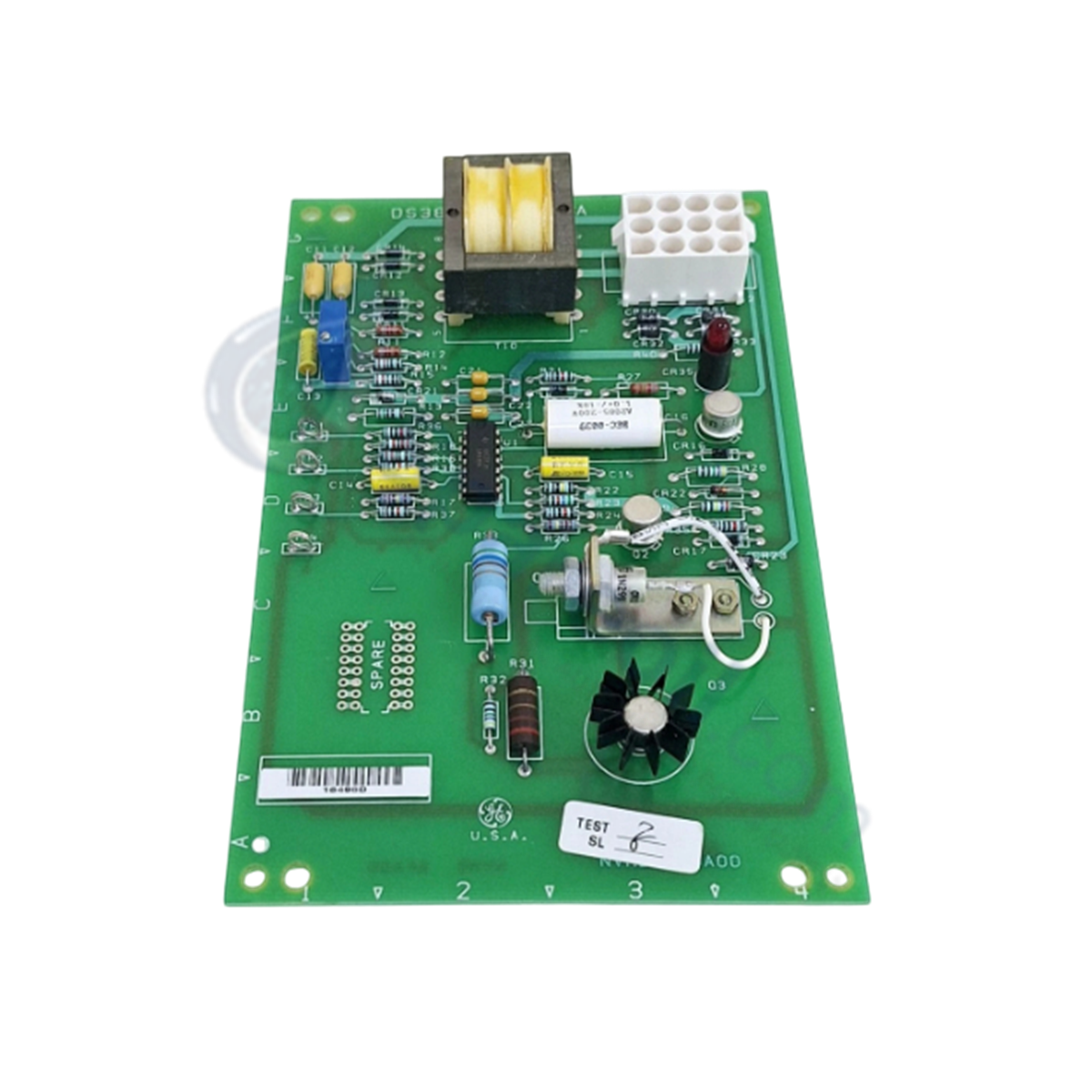

تعمل لوحة GE DS3800NVMB1A1A، والمعروفة أيضًا باسم لوحة مراقبة الجهد DS3800NVMB، كمكون أجهزة مخصص لتحويل الطاقة وتوزيعها ضمن منصات Mark IV Speedtronic.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | DS3800NVMB1A1A |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.4 كجم |
| الأبعاد | 3.6 سم × 13 سم × 13.5 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | خرج 24 فولت تيار مستمر، تيار خرج 3 أمبير إلى 40 أمبير |
| الكفاءة | 89% إلى 94% |
| تنظيم الجهد | إدارة ثابتة لمنفذ 24 فولت تيار مستمر بمنطق ثابت |
| حماية من العبور | تنشيط فعال عند تجاوز عابرات الجهد 30 فولت تيار مستمر |
| حماية من الأعطال | قطبية عكسية، إمداد طاقة عكسي، حماية من الدائرة القصيرة |
| قدرة ذروة الحمل | 150% من ذروة خرج الطاقة لمدة تصل إلى 5 ثوانٍ |
تفكيك اللاحقة ومصفوفة النموذج
| جزء رقم القطعة | تفاصيل المواصفات | الوصف الفني |
|---|---|---|
| DS3800 | معرف السلسلة | تصنيف لوحة السلسلة القياسية Mark IV |
| NVMB | اختصار وظيفي | تسمية وظيفية للوحة مراقبة الجهد |
| 1 | مجموعة التجميع | مجموعة المراجعة التصنيعية للمجموعة 1 |
| A1A | مستوى المراجعة | مستوى المراجعة A1A لتصميم العمل الفني ومكوناته |
قابلية التوسع في كثافة الإدخال/الإخراج والتوافق مع وميض البرامج الثابتة
تعمل لوحة DS3800NVMB1A1A كنقطة مركزية لتوزيع الطاقة ومراقبة الجهد داخل حامل التحكم. يسهل الوحدة قابلية التوسع في كثافة الإدخال/الإخراج من خلال توفير توزيع خرج متعدد القنوات بقدرة 24 فولت تيار مستمر عبر مكونات النظام المتصلة ومسارات اللوحة الخلفية. تنفذ دوائر الحماية المدمجة للأجهزة عزل مستوى الانطلاق أثناء أحداث الدائرة القصيرة أو الطاقة العكسية أو القطبية العكسية. تنشط العابرون الذين يزيدون عن 30 فولت تيار مستمر شبكات التثبيت المدمجة لمنع انتشار الجهد الزائد إلى البطاقات السفلية. لا يتطلب توافق وميض البرامج الثابتة، حيث تستخدم اللوحة دوائر تنظيم تناظرية ومنفصلة ذات منطق ثابت للحفاظ على سلامة الخرج دون الاعتماد على البرامج.
الأسئلة المتكررة
س: هل تدعم هذه الوحدة التبديل السريع أثناء تشغيل النظام؟
ج: لا. يجب عزل جميع مصادر الطاقة عن الحامل قبل إدخال أو إزالة DS3800NVMB1A1A. قد يؤدي سحب البطاقة تحت حمل كهربائي إلى ارتفاعات مفاجئة في الجهد وتلف محتمل لقضبان الطاقة في اللوحة الخلفية للحامل.
س: كيف تتعامل اللوحة مع التيارات الاندفاعية العالية من الأجهزة الميدانية المتصلة؟
ج: تدعم اللوحة متطلبات الطاقة القصوى القصيرة حتى 150% من القدرة المقدرة لمدة تصل إلى 5 ثوانٍ، وتستوعب أحمال الاندفاع المؤقتة من أجهزة الاستشعار أو المشغلات المتصلة دون انخفاض في خرج الطاقة.
إرشادات التركيب الميداني
- عزل جميع مصادر الطاقة التي تغذي حامل التحكم Mark IV وتثبيتها قبل تركيب أو صيانة اللوحة.
- ثبت لوحة الدوائر بإحكام باستخدام نقاط التثبيت في الخزانة لضمان استمرارية هيكلية وأرضية قوية.
- تحقق من قطبية كابل الخرج قبل إنهاء التوصيلات، مع التأكد من توصيل 24 فولت تيار مستمر بشكل صحيح لوحدات التحكم المتصلة.
- حافظ على اتصال منخفض المعاوقة بين إطار البطاقة الأرضي والأرضية المركزية للخزانة للتخفيف من تداخل الضوضاء.
- وفر مساحة كافية لتدفق الهواء حول الوحدة لتبديد الحرارة المتولدة أثناء التشغيل المستمر عالي التيار (حتى 40 أمبير).
