A6140 Emerson AMS 6500 ورقة البيانات والدليل الفني

بطاقة مراقبة مرجع الطور لانحراف العمود Emerson A6140 AMS 6500

بطاقة مراقبة مرجع الطور لانحراف العمود Emerson A6140 AMS 6500

التوفر: 99 متوفر في المخزون

بطاقة مراقبة مرجع الطور Emerson A6140 AMS 6500 Series تعمل بطاقة Emerson A6140، المصنفة أيضًا باسم بطاقة مراقبة مرجع الطور...

رمز المنتج: A6140

Manufacturer: Emerson
Product No.: A6140
Product Type: بطاقات مراقبة المرجع الطوري
Product Origin: USA
Payment:T/T, Western Union
Weight: 850g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

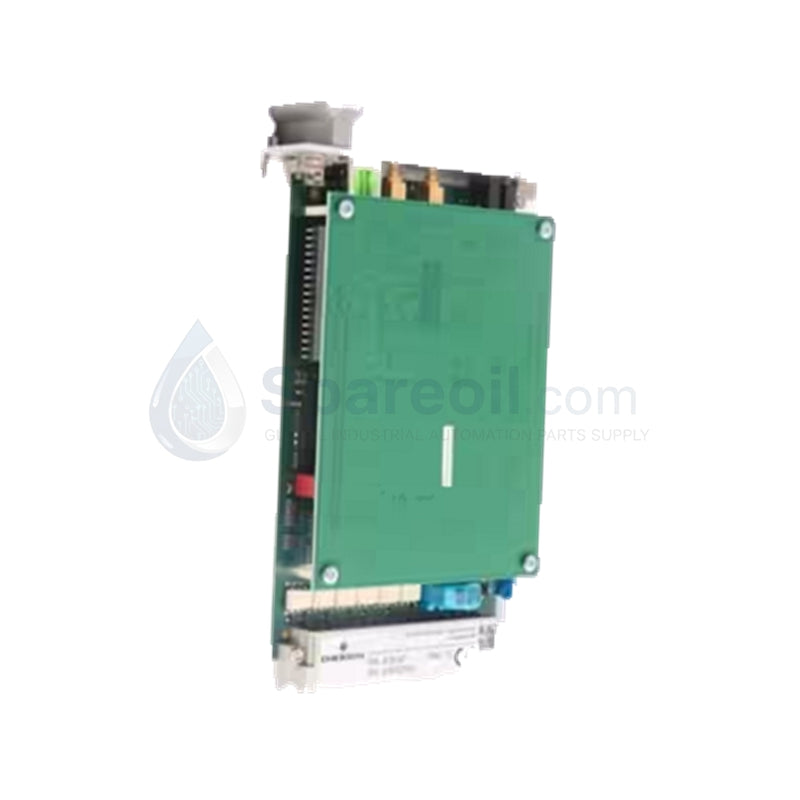

بطاقة مراقبة مرجع الطور Emerson A6140 AMS 6500 Series

تعمل بطاقة Emerson A6140، المصنفة أيضًا باسم بطاقة مراقبة مرجع الطور A6140، كمكون أجهزة مخصص لإجراء قياسات عالية الدقة للامركزية العمودية وتوليد مرجع الطور ضمن منصات نظام مراقبة حالة الآلات AMS 6500. تتصل مكونات الأجهزة هذه بمدخلات مستشعر التقارب ثنائي القناة من جانب المجال مع النظام الفرعي للرف الأساسي عبر ناقلات اللوحة الخلفية الداخلية، معالجة إشارات الإزاحة الفيزيائية وتوليد النبض المنطقي مباشرة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	A6140
العلامة التجارية	إيمرسون (سابقًا EPRO/Philips)
الأصل	ألمانيا
الوزن	0.85 كجم
الأبعاد	تنسيق وحدة توصيل Eurocard 3U
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	6 واط نموذجي
القنوات	قناتان مستقلتان
توافق المستشعر	مجسات التقارب PR6422، PR6423، PR6424، PR6425
دقة القياس	زائد/ناقص 0.25 بالمائة من النطاق الكامل
استجابة تردد الإشارة	DC إلى 1 كيلوهرتز

مراقبة الآلات وخصائص TSI الفنية

تنفذ البطاقة خوارزميات قياس مخصصة لمجسات التيار الدوامي للحفاظ على تتبع خطي دقيق لتغيرات الجهد عبر نطاق قياس المستشعر المحدد. من خلال المقارنات المدمجة للأجهزة، يقوم المنطق الداخلي بالتحقق المستمر من جهد الفجوة، وتحديد أهداف مميزة تبلغ -10 VDC لتشخيص محاذاة المستشعر في الحالة المستقرة. يعزل تصميم المعالجة المستقر هذا التحولات السريعة لمشغل الطور لمنع قمع التداخل في الجهد بين القنوات الديناميكية، مما يوفر مخرجات مرجع طور مستقرة تتناسب مع متطلبات تتبع ديناميكيات الدوار المعقدة عبر التوربينات البخارية أو الغازية الصناعية.

الأسئلة المتكررة

س: هل تدعم شاشة A6140 إمكانيات التبديل السريع داخل هيكل AMS 6500 أثناء تشغيل الآلة النشط؟

ج: يمكن للفنيين استبدال الوحدة عبر الإنترنت بشرط أن تكون تكوينات المراقبة الداخلية متطابقة على البطاقة الاحتياطية؛ تتعامل الوحدة مع إدخال التبديل السريع دون إحداث انخفاض في الجهد على قضبان الطاقة الخلفية المجاورة.

س: كيف تحافظ بنية الأجهزة على العزل الكهربائي بين مدخلات مجس التقارب ومخرجات الأجهزة؟

ج: تحافظ المحولات متعددة المراحل الداخلية والعوازل البصرية على عزل جلفاني شامل بين وصلات محول جانب المجال ومكونات اللوحة الخلفية للنظام الداخلية، مما يقلل من تيارات الحلقة الأرضية.

إرشادات التثبيت في الموقع

قم بتوجيه بطاقة A6140 على طول الفتحات المحددة لهيكل الهيكل 3U حتى يتم تركيب موصل اللوحة الخلفية متعدد المسامير بإحكام مع مقبس الرف.
قم بإحكام ربط مثبتات التثبيت الأمامية باستخدام الأدوات اليدوية القياسية لضمان استمرارية التأريض الكهربائي المستمرة عبر لوحة الواجهة المعدنية للرف الفرعي.
قم بإنهاء أسلاك الإدخال من المحركات الخارجية CON 011/021/041 باستخدام كابلات مزدوجة مجدولة ومحمية لمنع الحث الكهرومغناطيسي.
قم بتوجيه كابلات الإشارة المخزنة الديناميكية عبر مقابس BNC الأمامية مباشرة إلى أدوات الموازنة المحلية، مع التأكد من أن معاوقة الحمل الخارجي تتطابق مع الحد الأقصى للأجهزة المحدد.
قم بتوصيل الدرع الخارجي للكابل بشكل صارم بقضيب التأريض المشترك للأجهزة داخل لوحة الهيكل، مع ترك الدرع في طرف المستشعر معزولاً.
