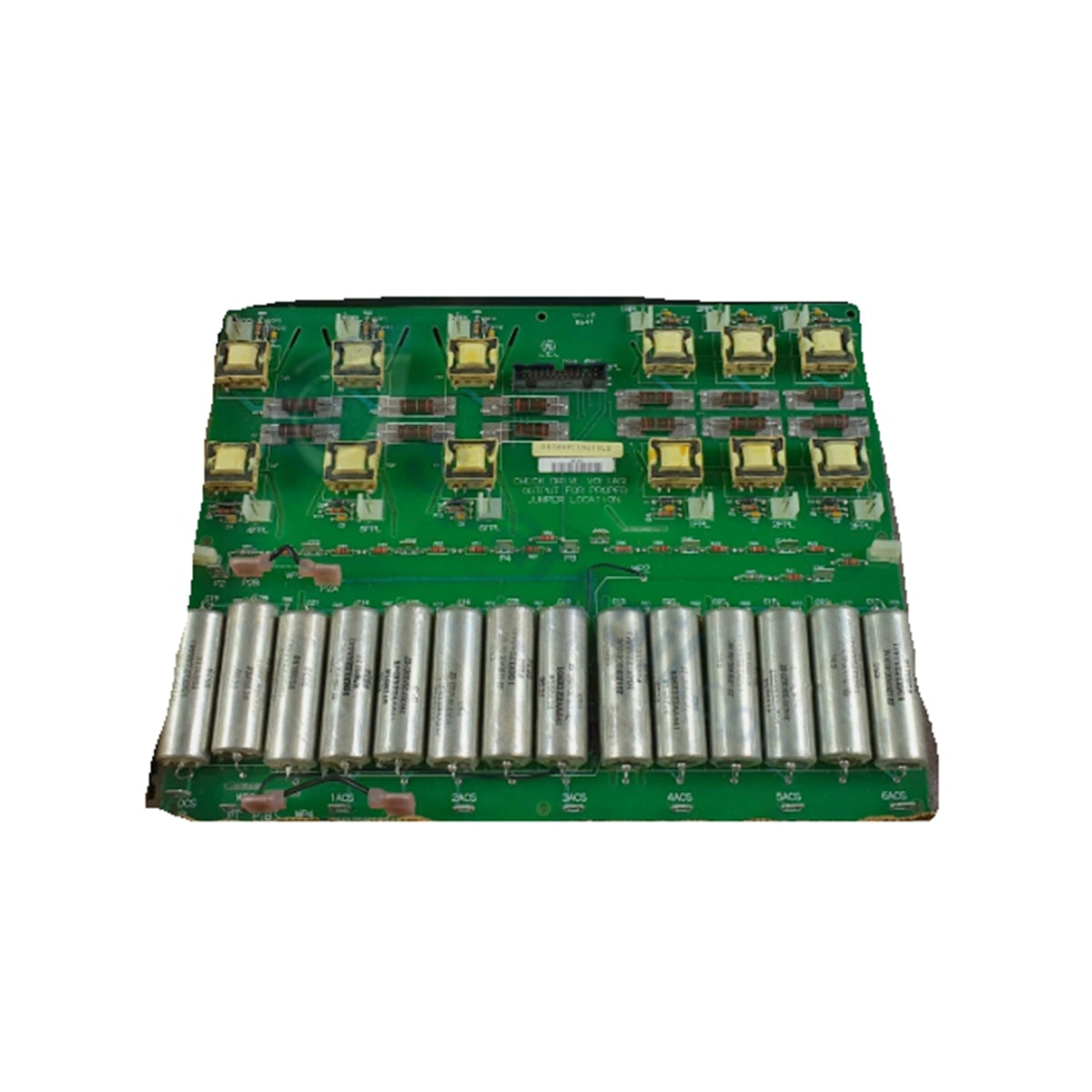

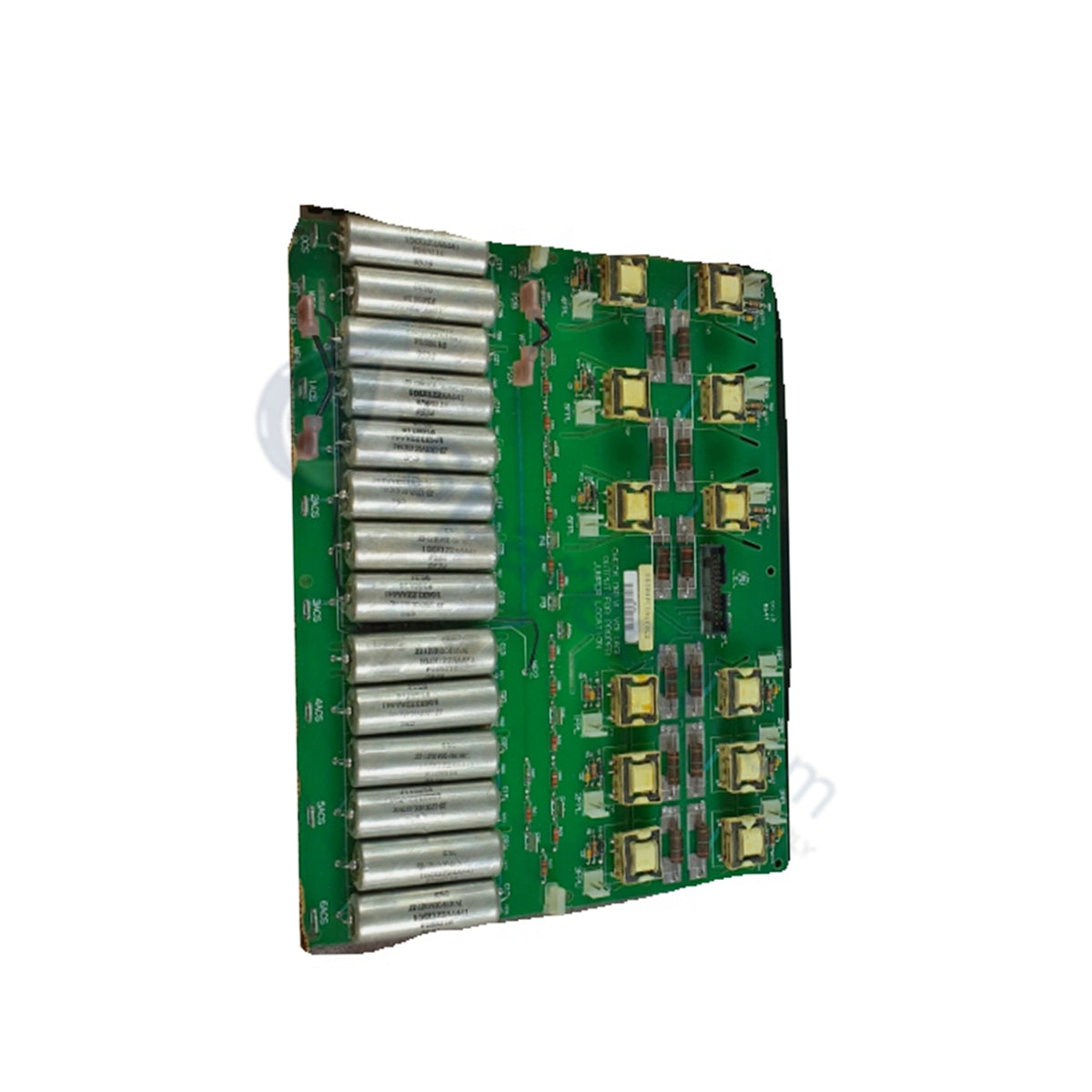

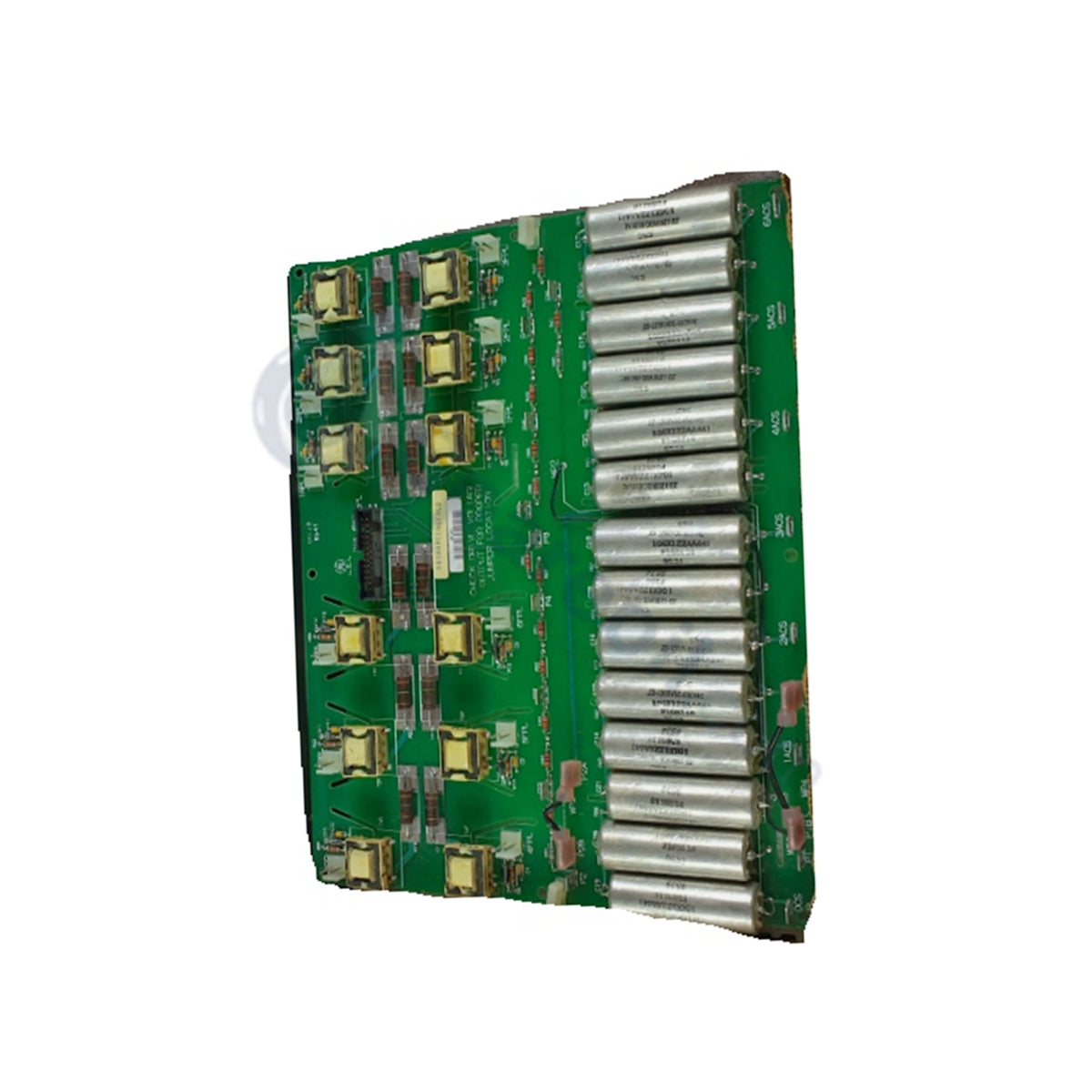

DS200PCCAG7ACB بطاقة اتصال من جنرال إلكتريك (GE)

بطاقة اتصال الطاقة GE DS200PCCAG7ACB DC2000

بطاقة اتصال الطاقة GE DS200PCCAG7ACB DC2000

التوفر: 10 متوفر في المخزون

تم تكوين البطاقة GE DS200PCCAG7ACB (بطاقة توصيل الطاقة DS200PCCA) للتحكم في تحويل الطاقة وتنفيذ واجهة نبض الإشعال في أنظمة محركات...

رمز المنتج: DS200PCCAG7ACB

Manufacturer: General Electric
Product No.: DS200PCCAG7ACB
Product Type: لوحات توزيع الطاقة
Product Origin: China
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين البطاقة GE DS200PCCAG7ACB (بطاقة توصيل الطاقة DS200PCCA) للتحكم في تحويل الطاقة وتنفيذ واجهة نبض الإشعال في أنظمة محركات GE DC2000، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفاصيل اللاحقة ومصفوفة النموذج

جزء رقم القطعة	تفاصيل المواصفات	الوصف التقني
DS200	معرف السلسلة	التصنيف الأساسي للوحة Mark V / DC2000 القياسية
PCCA	الاختصار الوظيفي	تعيين وظيفي لبطاقة توصيل الطاقة
G7	مجموعة التجميع	تكوين المجموعة 7 (إطار C/G، مثبطات تيار متردد/تيار مستمر، <600 فولت RMS تيار متردد)
ACB	مصفوفة المراجعة	مراجعة وظيفية A، مراجعة وظيفية C، مراجعة رسومات B

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	DS200PCCAG7ACB
العلامة التجارية	أنظمة التحكم الصناعية GE
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.50 كجم
الأبعاد	8.5 بوصة × 11.0 بوصة (21.6 سم × 27.9 سم)
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	طاقة النظام متوفرة عبر واجهة لوحة SDCI
السلسلة	DC2000
تصنيف خط التيار المتردد	أقل من 600 فولت RMS تيار متردد
طلاء اللوحة	طلاء عادي
المرجع اليدوي	GEI-100161
توافق الإطار	نمط الإطار C أو G
الحماية المدمجة	مثبطات تيار متردد/تيار مستمر متكاملة ومحولات نبضية
وصلات الأجهزة	4 وصلات قابلة للتكوين (JP1، JP2، WP3، WP4)

توافق فلاش البرامج الثابتة وتوسيع كثافة الإدخال/الإخراج

تُنشئ DS200PCCAG7ACB جسرًا على مستوى الأجهزة بين لوحة تزويد الطاقة SDCI وجسر طاقة SCR. تم تكوينها لأنظمة جهد أقل من 600 فولت RMS تيار متردد عبر محركات إطار C وG، وتقوم اللوحة بتوجيه نبضات أمر البوابة وإشارات التغذية الراجعة باستخدام محولات نبضية متكاملة وشبكات مثبطات. تتصل الوصلتان JP1 وJP2 بأطراف ثابتة محددة (P3 إلى P10)، بينما تقوم الوصلتان WP3 وWP4 بربط مسارات الدائرة الداخلية P2A/P2B وP1A/P1B. نظرًا لأن البطاقة تنفذ توزيع الإشارة من خلال مكونات سلكية صلبة، فإنها تعمل بشكل مستقل عن برمجة البرامج، وتحافظ على توافق كامل لفلاش البرامج الثابتة عبر بنيات التحكم في محركات DC2000.

الأسئلة المتداولة

س: هل يمكن إصلاح أو صيانة المكونات الموجودة على متن DS200PCCAG7ACB بشكل فردي؟

ج: لا. لا تحتوي DS200PCCAG7ACB على مكونات قابلة للصيانة من قبل المستخدم وهي غير قابلة للإصلاح. إذا حدث سلوك غير متوقع أو فشل في الأجهزة، يجب استبدال مجموعة اللوحة بالكامل.

س: ما الذي يحدد تسمية المجموعة 7 (G7) لوحدة PCCA المحددة هذه؟

ج: تحدد تسمية المجموعة 7 التوافق مع محركات إطار C أو G التي تعمل تحت 600 فولت RMS تيار متردد، وتتضمن دوائر مثبطات تيار متردد/تيار مستمر، وصمامات خطوط، ومفاعلات، وقدرة واجهة مباشرة مع لوحات تزويد الطاقة SDCI.

إرشادات التركيب الميداني

قم بإغلاق وعزل جميع خطوط الطاقة الرئيسية للتيار المتردد وإمدادات التحكم في التيار المستمر التي تغذي نظام محرك DC2000 قبل الوصول إلى اللوحة.
ارتدِ حزام تأريض ESD متصلاً بنقطة تأريض هيكل لحماية المكونات الحساسة على متن اللوحة أثناء المناولة.
قم بمحاذاة اللوحة بحجم 8.5 بوصة × 11 بوصة مع حوامل الهيكل وشد أدوات التثبيت بإحكام لتأسيس اتصال أرضي صلب.
ضع الوصلات JP1 وJP2 وWP3 وWP4 لتتوافق مع تكوين دبوس الأجهزة الدقيق للوحدة الأصلية.
قم بتوصيل أطراف التثبيت P3 إلى P10 ورؤوس الواجهة المطابقة، مع التأكد من الاتصال الإيجابي قبل تطبيق جهد الخط.
