كابل إشارة Yokogawa KS9-10*B CENTUM VP ذو 50 سنًا

التوفر: 10 متوفر في المخزون

كابل إشارة Yokogawa KS9-10*B KS9 يُعد Yokogawa KS9-10*B، والمُصنَّف أيضًا على أنه كابل الإشارة KS9، مكونًا ماديًا مخصصًا للتوصيلات البينية...

رمز المنتج: KS9-10*B

Manufacturer: Yokogawa
Product No.: KS9-10*B
Product Type: كابلات الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

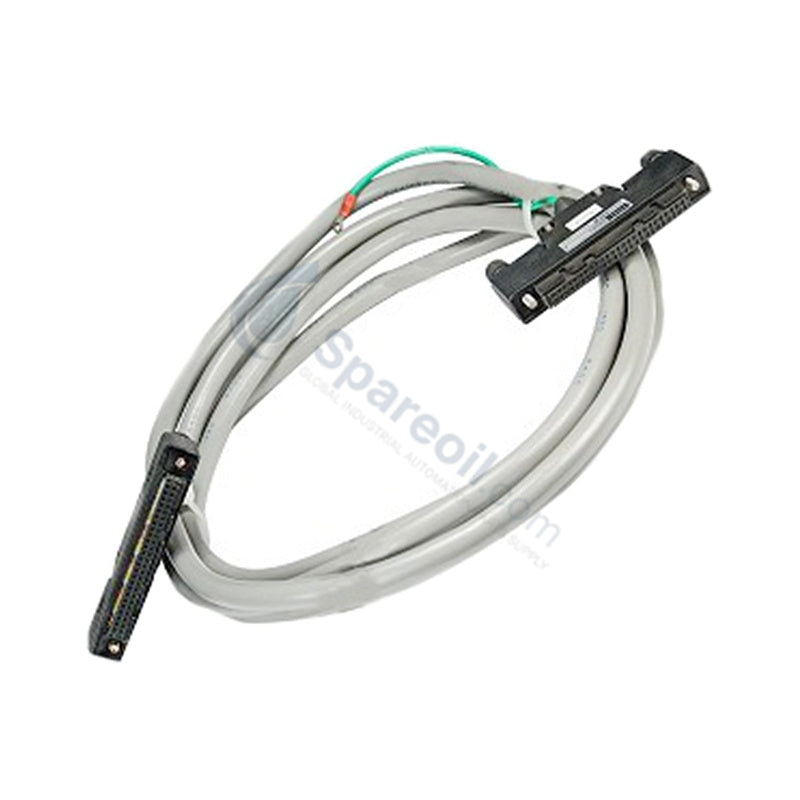

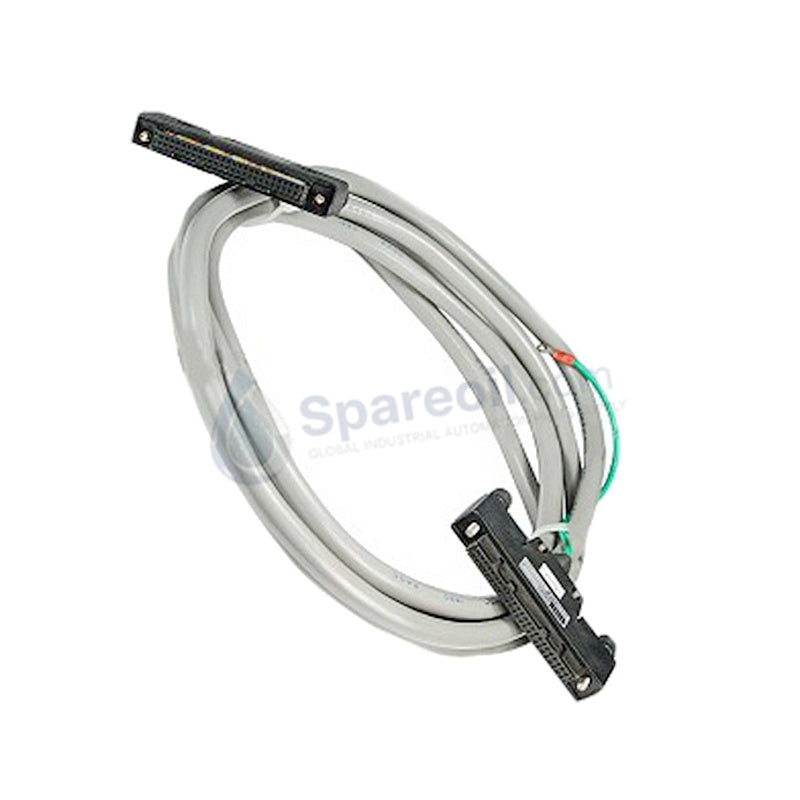

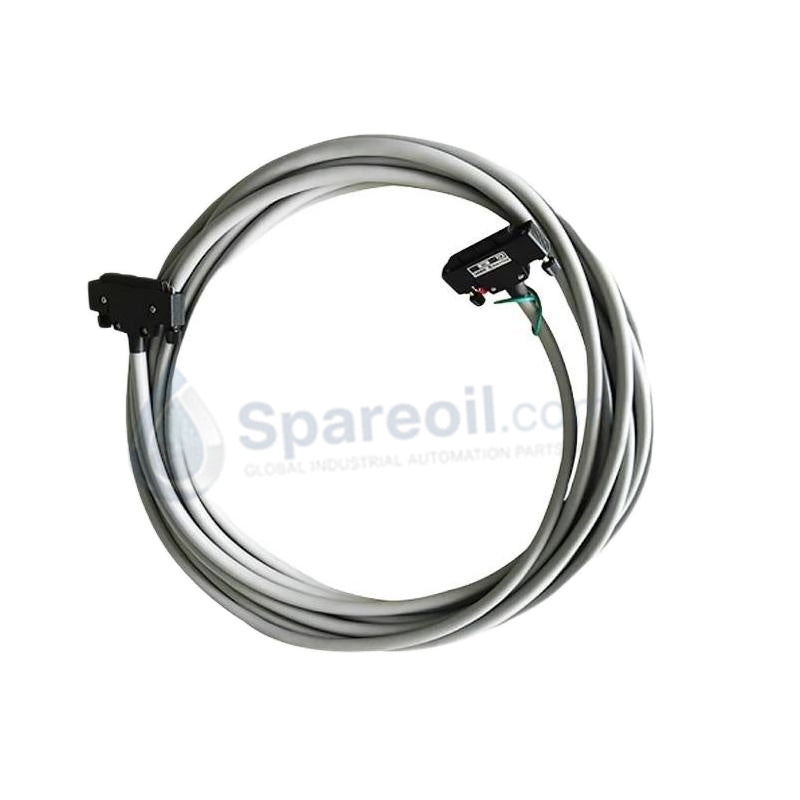

كابل إشارة Yokogawa KS9-10*B KS9

يُعد Yokogawa KS9-10*B، والمُصنَّف أيضًا على أنه كابل الإشارة KS9، مكونًا ماديًا مخصصًا للتوصيلات البينية للإشارات التناظرية والرقمية متعددة القنوات داخل منصات CENTUM VP وCS 3000 DCS. يتميز هذا الكابل بتصميم 50-سن إلى 50-سن مُجهَّز مسبقًا بطول 10 أمتار، ويربط مباشرة لوحات الأطراف وبطاقات اتصال الحافلات الميدانية ووحدات الإدخال/الإخراج للنظام، مع الحفاظ على مناعة الضوضاء في الحلقة.

تفاصيل اللاحقة ومصفوفة النموذج

تُحدِّد تسلسلات أرقام النماذج مواصفات الطول والمراجعات التصميمية الميكانيكية لعائلة كابلات Yokogawa KS9.

النموذج / رمز اللاحقة	رمز الخيار	الوصف
KS9	—	كابل الإشارة (واجهات 50-سن إلى 50-سن)
-10	—	طول الكابل: 10 م
—	*B	مراجعة التصميم طراز B

المواصفات المادية

المعيار	المواصفات
النموذج	KS9-10*B
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	3 كجم
الأبعاد	طول الكابل 10 م
درجة حرارة التشغيل	-20 إلى 70 درجة مئوية
استهلاك الطاقة	مكون سلبي (0 وات)
نوع الكابل	كابل إشارة عالي الكثافة 50-سن إلى 50-سن
مادة الموصل	نحاس عالي النقاوة
التدريع	زوج ملتوي محمي برقائق معدنية (حماية من EMI/RFI)
توافق النظام	CENTUM VP، CS 3000، V net، ER bus، ESB bus، RIO bus

عزل القناة عن القناة وقمع ضوضاء الحلقة التفاضلية

تعتمد مجموعة إشارة Yokogawa KS9-10*B على موصلات زوج ملتوي مغلفة بتدريع متعدد الطبقات من رقائق معدنية للحفاظ على مقاومة الخط المادية ودقة الإشارة عبر قنوات حلقة HART التي تعمل بالتيار من 4 إلى 20 مللي أمبير. عن طريق الحد من السعة الطفيلية على طول المسافة البالغة 10 أمتار، تحافظ المجموعة على انتقالات جهد تفاضلية نظيفة عبر واجهات الإدخال/الإخراج عالية الكثافة. يمنع هذا التكوين للتدريع التداخل الكهرومغناطيسي عالي التردد (EMI) والتداخل البيني من إفساد قنوات الإدخال التناظرية الضعيفة، مما يضمن نقل بيانات القياس عن بعد بشكل مستقر إلى وحدات تحكم CENTUM VP وCS 3000 دون الحاجة إلى تهيئة ديناميكية للإشارة.

الأسئلة المتكررة

س: هل يمكن تقصير كابل KS9-10*B الذي يبلغ طوله 10 أمتار أو توصيله في الموقع أثناء التثبيت؟

ج: لا، يحظر قطع المجموعة المُنهَّاة مسبقًا أو تعديلها في الموقع. يؤدي تغيير موصلات 50-سن عالية الكثافة المصبوبة في المصنع إلى تدمير مسار تأريض التدريع الداخلي للرقائق المعدنية، وإلغاء مواصفات حماية EMI، وتعطيل سلامة تدرج الزوج الملتوي.

س: ما هي ممارسة التأريض التي تنطبق على التدريع الخارجي للكابل؟

ج: يتأرض التدريع المتصل بالرقائق المعدنية تلقائيًا من خلال دبوس تأريض الهيكل المخصص داخل غلاف موصل النظام ذي الـ 50-سن. تجنب إنشاء وصلات تدريع خارجية ثانوية في صناديق التوصيل الميدانية للقضاء على حلقات جهد التأريض عبر اللوحة الخلفية لـ DCS.

س: كيف يحافظ الكابل على سلامة الإشارة عند حمل أنواع إشارات تناظرية ورقمية مختلطة؟

ج: تستخدم الموصلات الداخلية هندسة الزوج الملتوي ملفوفة بتدريع من رقائق الألومنيوم يغطيها بالكامل، مما يعزل أزواج الخطوط الفردية لقمع الاقتران المغناطيسي ومنع تسرب الإشارة بين خطوط البيانات الرقمية عالية السرعة وحلقات HART التناظرية الحساسة التي تعمل بالتيار من 4 إلى 20 مللي أمبير.

إرشادات التثبيت الميداني

اتبع هذه الاحتياطات الميكانيكية والكهربائية الأساسية أثناء توجيه الكابل وتثبيته في الأطراف:

إدارة نصف قطر الانحناء: حافظ على نصف قطر انحناء ثابت لا يقل عن 10 أضعاف القطر الخارجي للكابل أو يزيد عنه أثناء التثبيت. لا تقم أبدًا بإجبار الكابل على الانحناءات الحادة بالقرب من غلاف موصلات 50-سن.
فصل الجهد العالي: قم بتوجيه كابل الإشارة عبر أنظمة صواني منخفضة الجهد معزولة. حافظ على مسافة فصل مادية لا تقل عن 300 ملم من خطوط الطاقة الكهربائية عالية الجهد للتيار المتردد، وأسلاك المحركات، وقنوات محركات التردد المتغير (VFD) لقمع التقاط الحثي.
محاذاة الموصل وتخفيف الضغط: قم بمحاذاة قابس 50-سن عالي الكثافة بشكل مستقيم مع موصل الوحدة المقترن قبل دفعه في مكانه. أحكم ربط مسامير التثبيت المدمجة بإحكام يدويًا لمنع الضغط الميكانيكي على أطراف التلامس الداخلية للدبابيس، وقم بتثبيت حزمة الكابل باستخدام روابط تخفيف الضغط في حدود 100 ملم من الواجهة.
