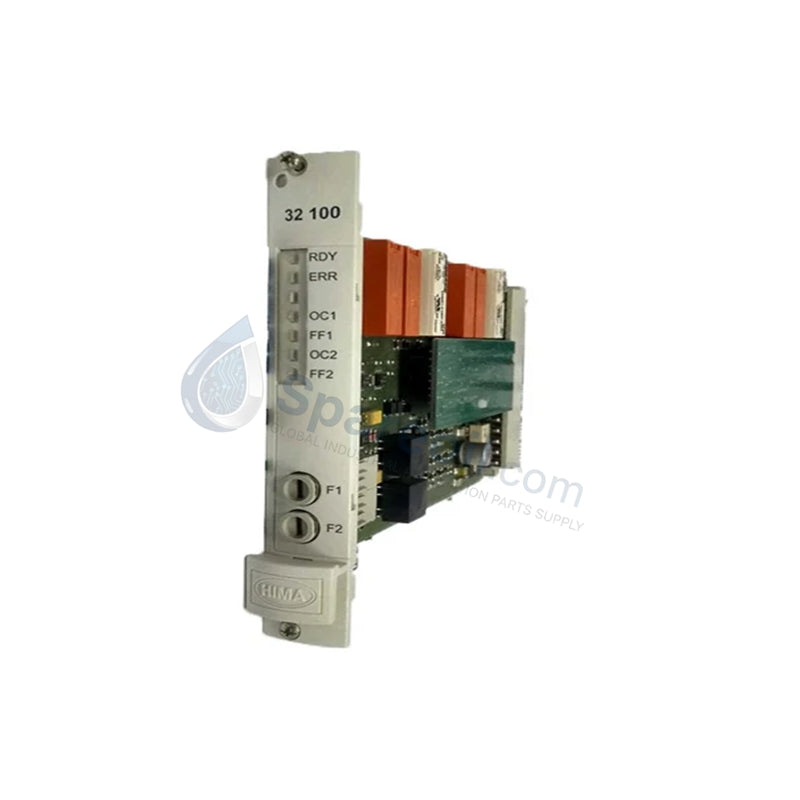

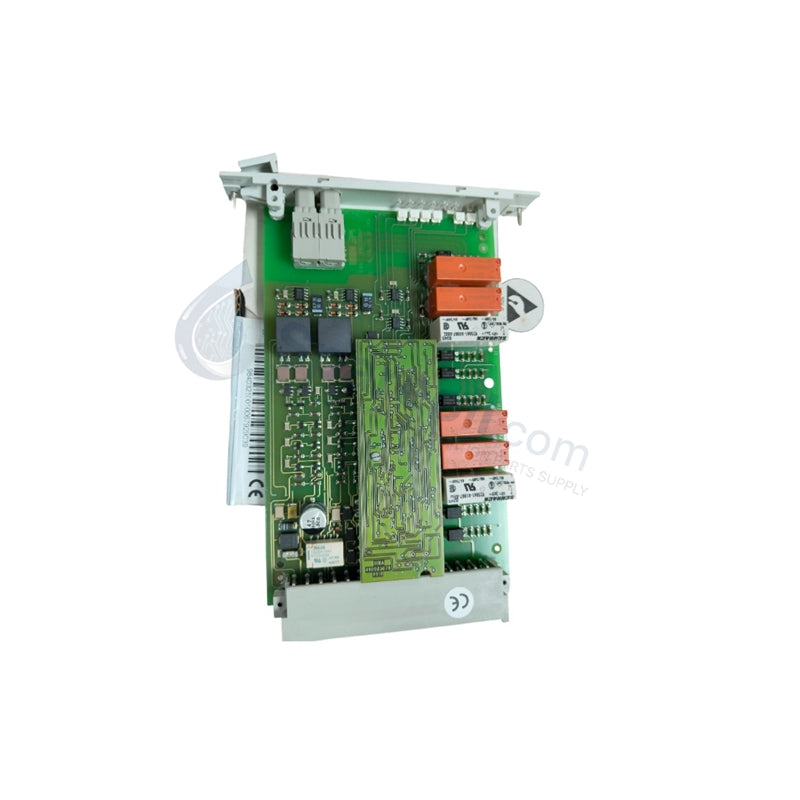

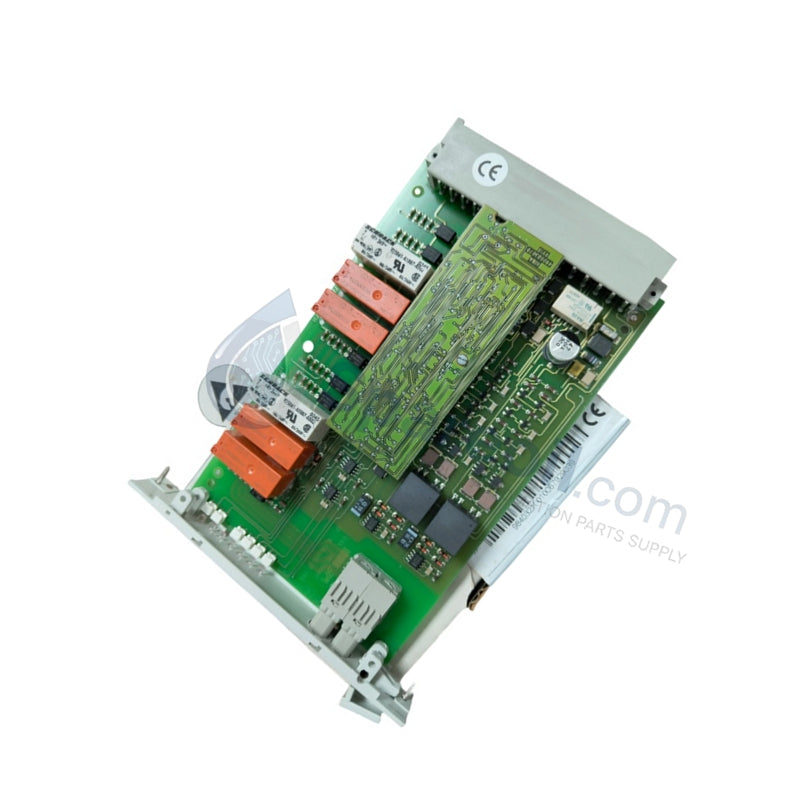

Módulo de amplificador de relé HIMA 32100

Módulo de amplificador de relé HIMA 32100 | Nuevo y original

Disponibilidad: 99 Quedan en stock

Módulo de relé HIMA 32100 El HIMA 32100, también catalogado como el Módulo de Relé 32100, funciona como un componente...

Código: 32100

Manufacturer: HIMA
Product No.: 32100
Product Type: Módulos de controlador de seguridad
Product Origin: Germany
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de relé HIMA 32100

El HIMA 32100, también catalogado como el Módulo de Relé 32100, funciona como un componente de hardware dedicado para la amplificación de señales y la conmutación de relés dentro de los sistemas instrumentados de seguridad (SIS).

Especificaciones de hardware

Parámetro	Especificación
Modelo	32100
Marca	HIMA
Origen	Alemania
Tipo de módulo	Módulo de relé (amplificador de doble canal)
Tensión de alimentación	24 VDC nominales
Tensión de conmutación	24 VDC / 24 V=
Capacidad de salida del relé	Hasta 6 A a 250 VAC
Canales	2 canales de relé independientes
Configuración de señal	1 señal con pre-lógica
Aislamiento	Aislamiento galvánico
Tiempo de respuesta	< 10 ms
Temperatura de funcionamiento	-20 a +60 grados C
Consumo de energía	6 W típico
Dimensiones	Huella estándar de caja de terminales
Peso	3,0 kg (peso de envío)

Certificación SIL3 y ejecución de estado a prueba de fallos

El módulo amplificador de relé de doble canal 32100 cumple con los rigurosos requisitos de seguridad funcional para mantener las condiciones de certificación SIL3 en función de la arquitectura del sistema. El ensamblaje físico incorpora un aislamiento galvánico absoluto para separar las entradas de señal lógica de bajo voltaje de los contactos de relé de alta corriente. Operando principalmente a través del protocolo de desenergización para disparo, cualquier pérdida de la tensión de alimentación nominal de 24 VCC o de la señal de entrada pre-lógica desencadena una rápida ejecución del estado a prueba de fallos, lo que hace que los contactos de salida se abran en menos de 10 ms para aislar los elementos finales de control asociados a nivel de campo.

Preguntas frecuentes

P: ¿Qué acción realiza el módulo 32100 si ocurre un fallo de procesamiento lógico en la etapa pre-lógica?

R: Cualquier fallo detectado en la lógica interna o en la etapa de entrada anula el pestillo de comando, lo que resulta en una ejecución inmediata del estado a prueba de fallos donde ambos canales de salida de relé independientes se fuerzan a su estado abierto desenergizado.

P: ¿Es compatible el intercambio en caliente en línea para el módulo de relé 32100 en un riel DIN estándar?

R: No. Las conexiones de campo deben desenergizarse y aislarse completamente antes de intentar la extracción o el reemplazo físico del módulo en el riel DIN para evitar transitorios de voltaje y arcos de contacto.

P: ¿Cuál es el programa de inspección técnica recomendado para los contactos mecánicos internos del 32100?

R: Para verificar la disponibilidad del bucle de seguridad, los contactos mecánicos del relé requieren pruebas físicas sistemáticas e inspección de la resistencia de contacto cada 12 a 18 meses.

Pautas de instalación en campo

Estabilidad del conjunto en riel DIN: Encaje la base del terminal firmemente en un riel DIN estándar tipo "top-hat". Verifique que el mecanismo de bloqueo mecánico esté completamente acoplado para evitar el deslizamiento del módulo bajo vibraciones ambientales.
Restricciones de conexión a tierra de la línea de señal: Instale todas las líneas de control de bucle discretas utilizando tendidos blindados independientes. Conecte las pantallas exclusivamente al plano de tierra instrumentado de seguridad de baja impedancia central para aislar la lógica de las corrientes parásitas.
Supresión de carga inductiva: Al accionar dispositivos de campo inductivos, como solenoides de servicio pesado o bobinas de válvula, conecte redes externas de supresión de sobretensiones en paralelo con la carga para mitigar los altos voltajes de retorno inductivo.
Tamaño y apriete de los conductores: Termine las conexiones de campo con calibres de cable del tamaño correcto. Asegúrese de que los terminales de tornillo estén apretados dentro de los límites de torsión especificados para evitar puntos de contacto de alta resistencia.
