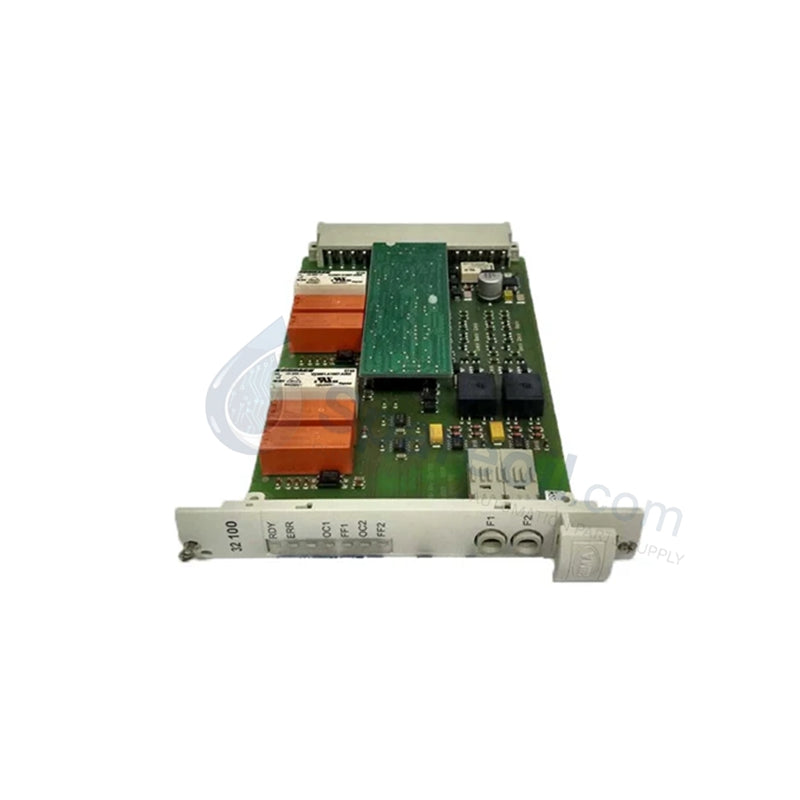

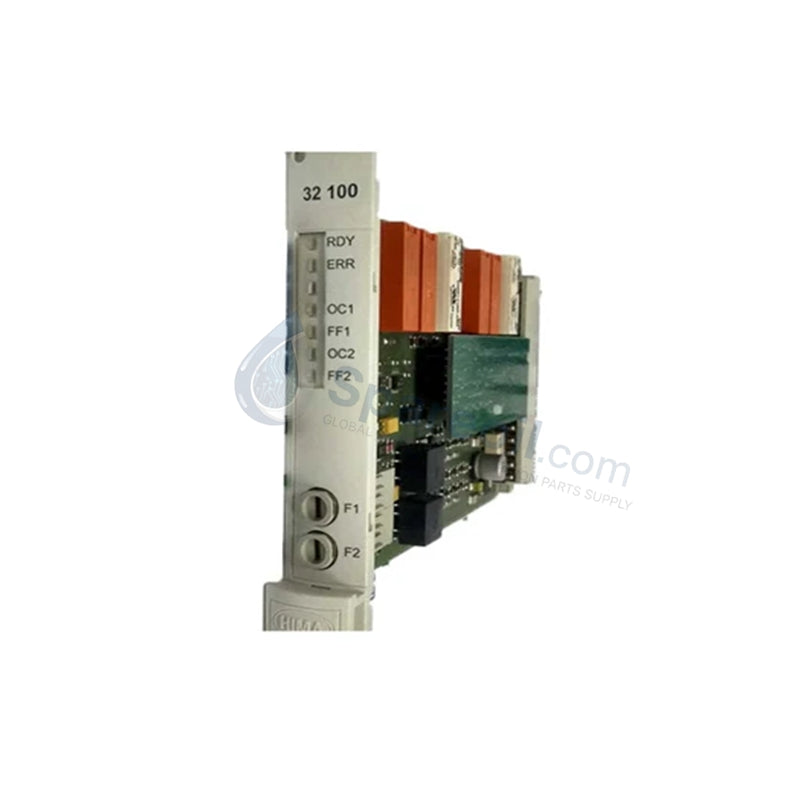

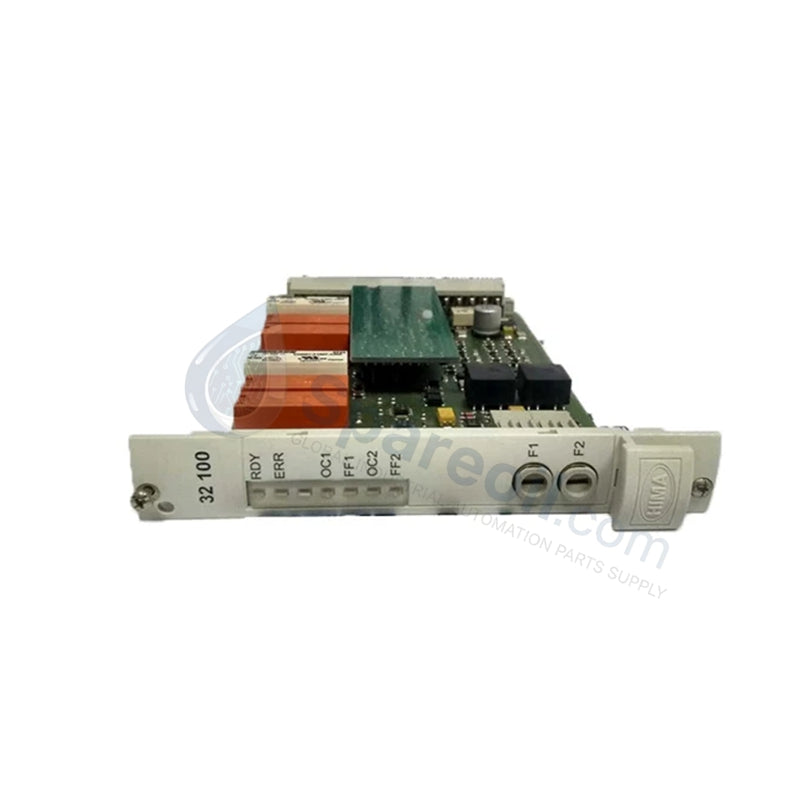

32102 Módulo amplificador de relé HIMA | Existencias nuevas y original

32102 Módulo amplificador de relé HIMA | Existencias nuevas y originales

Disponibilidad: 99 Quedan en stock

Plataformas de seguridad HIMA 32102 Planar4 El HIMA 32102, también catalogado como amplificador de relé de 2 vías 32102, funciona...

Código: 32102

Manufacturer: HIMA
Product No.: 32102
Product Type: Módulos de controlador de seguridad
Product Origin: Germany
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Plataformas de seguridad HIMA 32102 Planar4

El HIMA 32102, también catalogado como amplificador de relé de 2 vías 32102, funciona como un componente de hardware dedicado para sistemas de control relacionados con la seguridad dentro de las plataformas HIMA Planar4.

Especificaciones de hardware

Parámetro	Especificación
Modelo	32102
Marca	HIMA
Origen	Alemania
Tipo de módulo	Amplificador de relé de 2 vías
Canales de relé	2 salidas de relé independientes
Tipo de salida	Contactos NO flotantes (libres de potencial)
Tensión de funcionamiento	24 VCC / 135 mA
Tensión de conmutación	Hasta 250 V CA/CC
Corriente de conmutación	Hasta 4 A (mínimo 10 mA)
Corriente máxima de arranque	12 A máximo durante 1 s (no periódica)
Tiempo de respuesta	Contacto: 10 ms; Señal: 3 ms
Tiempo de reinicio	Contacto: 12 ms; Señal: ~8 ms
Material del contacto del relé	AgNi, chapado en oro
Temperatura de funcionamiento	-25 a +60 °C
Clase de protección	IP20
Consumo de energía	3.24 W máximo
Dimensiones	Huella de tarjeta para montaje en rack Planar4 estándar / carril DIN
Peso	0.25 kg típico

Certificación SIL4 y ejecución de estado a prueba de fallos

La lógica de hardware 32102 satisface los criterios de prueba para la Clase de Requisito RC 1...7 según DIN V 19250, logrando métricas de compatibilidad hasta los límites de certificación SIL4. Los circuitos internos aprovechan el aislamiento galvánico eléctrico completo para desacoplar la entrada de lógica de 24 VCC de las salidas de doble canal sin potencial. Configurado bajo una arquitectura permanente de desenergización para disparo, cualquier interrupción del bucle de control de 24 VCC hace que los contactos internos AgNi chapados en oro caigan en aproximadamente 12 ms, ejecutando un estado de seguridad predecible para activar elementos finales posteriores sin retrasos en el procesamiento lógico.

Preguntas frecuentes

P: ¿Cuáles son las limitaciones de potencia específicas para las cargas inductivas conectadas a los contactos del relé 32102 a altas tensiones CC?

R: Para cargas resistivas CC, los contactos soportan hasta 120 W a 30 VCC o 40 W a 250 VCC. Al conmutar cargas inductivas a 250 VCC, se deben utilizar componentes de supresión externos para mantener los límites máximos de corriente de arranque por debajo de 12 A durante 1 s.

P: ¿Se puede cambiar en caliente el módulo 32102 mientras el rack Planar4 está activamente encendido?

R: No. El reemplazo en línea o la manipulación física del módulo 32102 mientras la alimentación del sistema o los bucles de carga de campo están energizados pueden causar una avería transitoria de voltaje a través de la interfaz del terminal y alterar las rutas de seguridad certificadas.

P: ¿Se requiere una corriente de carga mínima para evitar la pasivación de los contactos en los canales del relé de salida?

R: Sí. Debido a las propiedades de las interfaces de contacto AgNi chapadas en oro, se debe mantener una corriente de conmutación mínima de 10 mA para asegurar una continuidad de señal adecuada a través de la ruta de ejecución.

Pautas de instalación en campo

Estabilidad de montaje: Fije el conjunto del módulo en la ranura designada del rack Planar4 o asegúrelo firmemente en un carril DIN estándar de 35 mm. Asegúrese de que los mecanismos de bloqueo estén completamente enganchados para contrarrestar los perfiles de vibración ambiental.
Separación de cables: Encamine las entradas de señal de control digital de 24 VCC de baja tensión a través de conductos de cables dedicados separados de los conductores de conmutación de campo de 250 V CA/CC de alto potencial para evitar la diafonía electromagnética.
Supresión de arco inductivo: Instale un diodo de retorno externo para cargas de CC o un circuito amortiguador RC para cargas de CA a través de los límites del terminal de los dispositivos de control finales para maximizar el límite de vida útil eléctrica de 2.5 x 10^5.
Blindaje y conexión a tierra: Termine todas las tarjetas de opción dentro de una carcasa de control industrial metálica con conexión a tierra con clasificación IP54 para aislar la lógica interna de la interferencia de radiofrecuencia y los contaminantes ambientales.
