Descripción

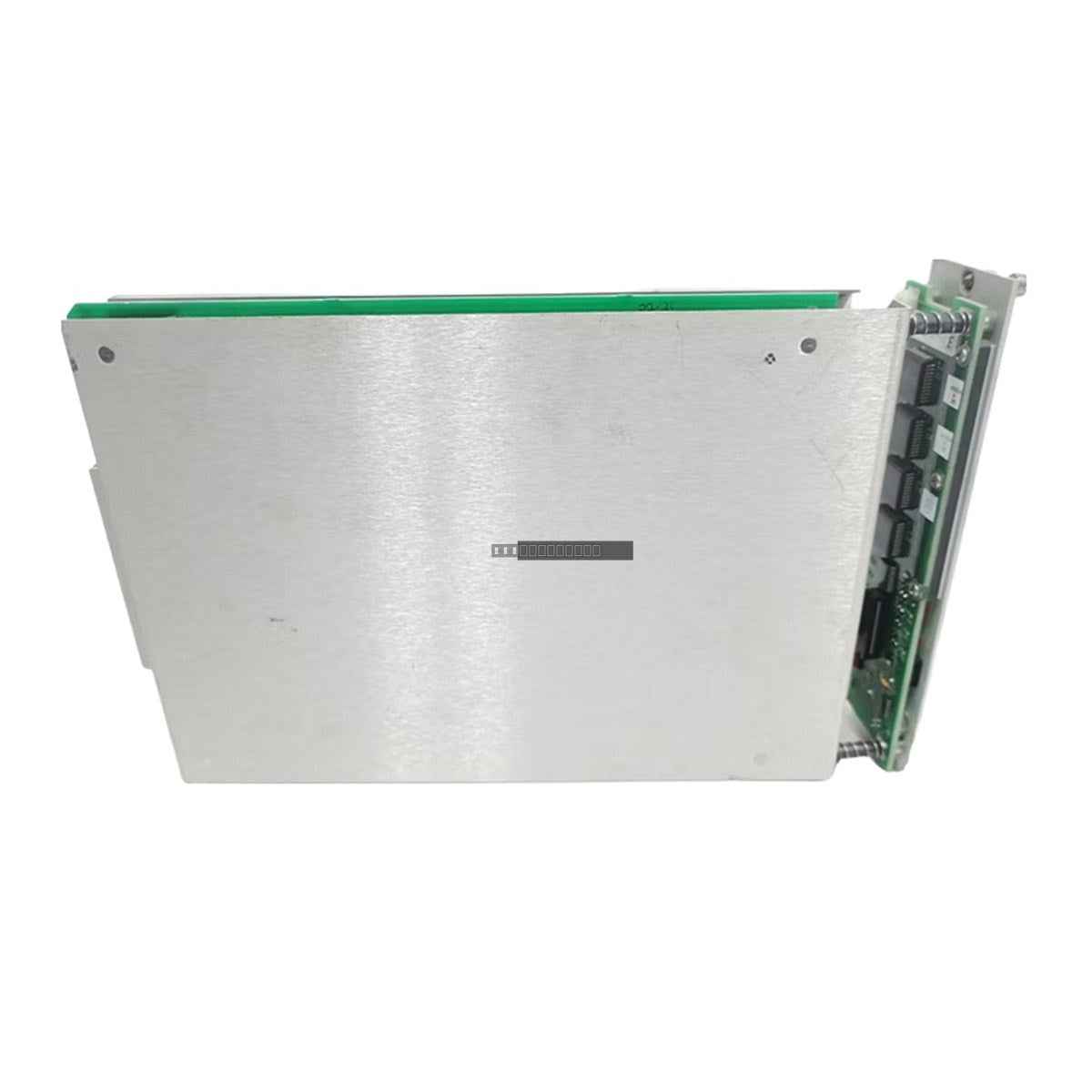

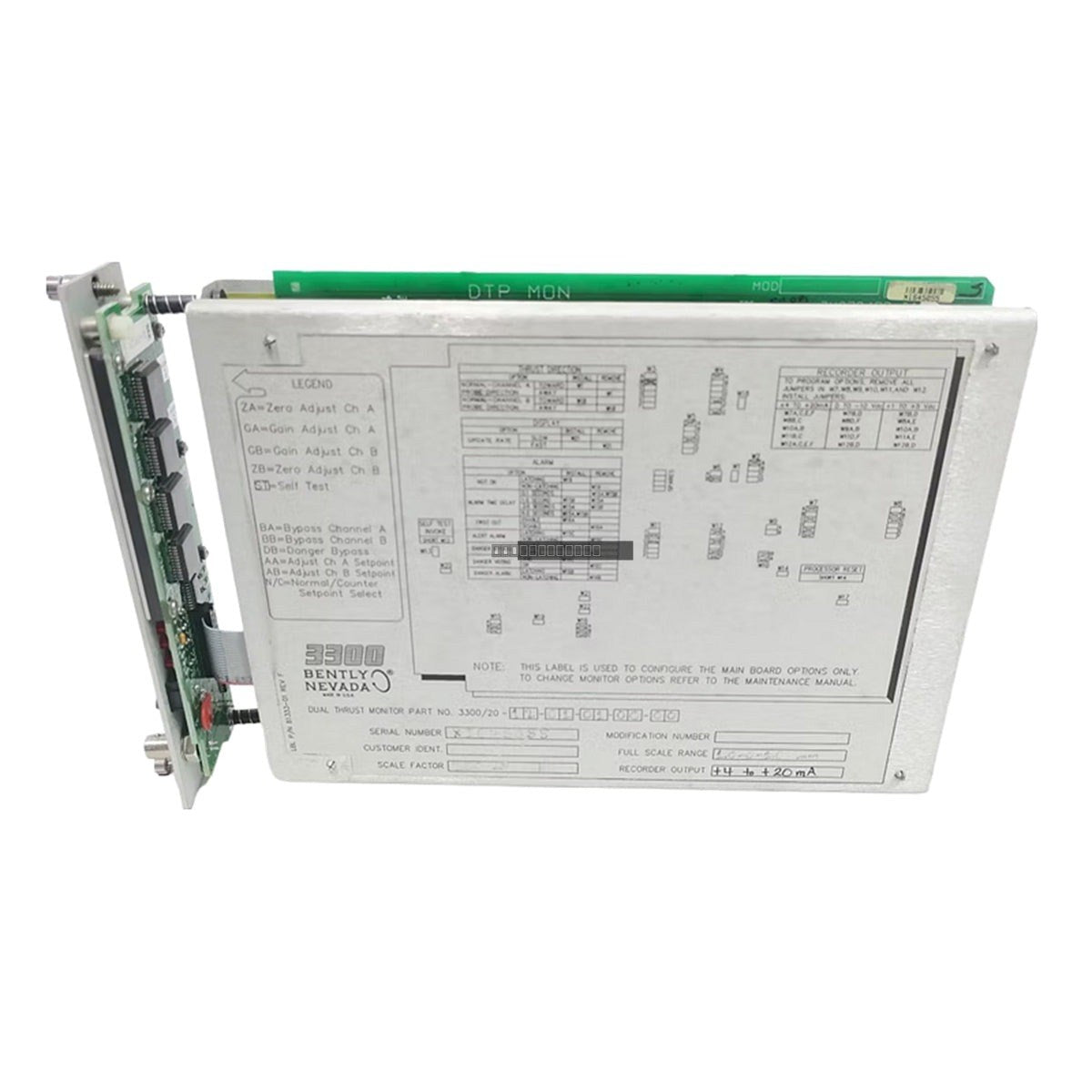

El monitor de empuje dual Bently Nevada 3300/20 es un módulo montado en rack diseñado para la medición precisa de la posición de empuje axial en maquinaria rotativa crítica, incluyendo turbinas y compresores. Este modelo específico, 3300/20-12-01-01-00-00, está configurado para la monitorización de empuje de doble canal, proporcionando un análisis continuo del desplazamiento axial frente a los puntos de ajuste de alarma definidos. Al detectar el desgaste de los cojinetes o el posible fallo mecánico de forma temprana, el módulo facilita estrategias de mantenimiento predictivo eficaces y minimiza el tiempo de inactividad no planificado.

Características

• Monitorización de empuje axial de doble canal para una protección completa de la máquina.
• Comparación continua de parámetros con puntos de ajuste de alarma de Alerta y Peligro definidos por el usuario.
• Salidas de relé integradas para la activación automática de alarmas.

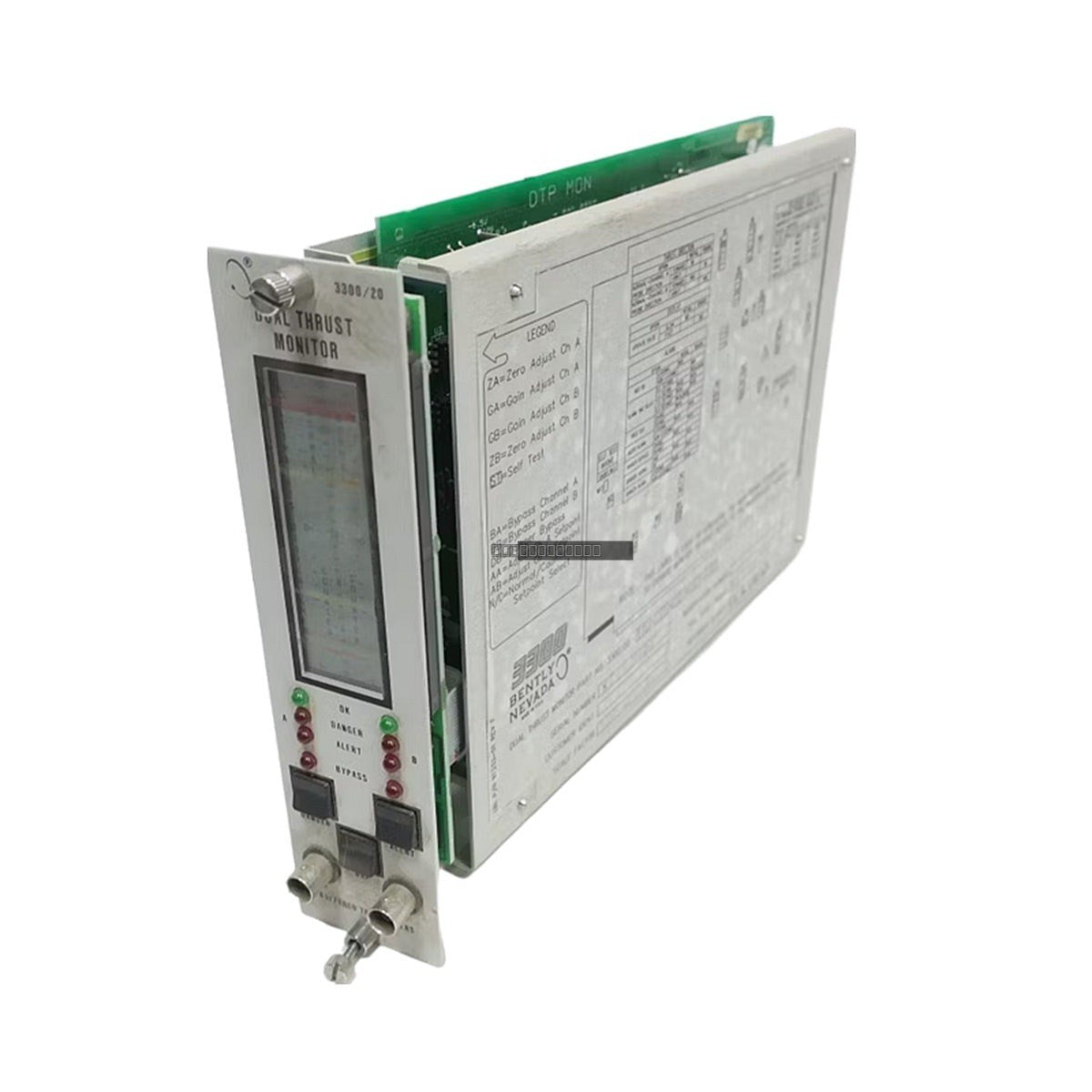

• Indicadores LED en el panel frontal para una verificación rápida del estado OK, Bypass, Alerta y Peligro.
• Configurado para su uso con sondas de proximidad estándar y sensores Proximitor.

Aplicaciones

• Monitorización de la posición axial para turbinas de vapor y gas.
• Detección de desgaste de cojinetes de empuje en compresores centrífugos.
• Protección de activos críticos en instalaciones de generación de energía y petroquímicas.
• Integración en los racks de monitorización Bently Nevada 3300 existentes.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el rack 3300 esté apagado antes de insertar o retirar el módulo para evitar daños eléctricos.
• El módulo debe estar firmemente asentado en la ranura del rack designada para garantizar una conectividad adecuada del backplane.
• Utilice cables blindados para todas las entradas del transductor para minimizar la interferencia EMI.
• Verifique que los espacios de la sonda de proximidad estén calibrados de acuerdo con las especificaciones del fabricante de la máquina.
• Mantenga una ventilación adecuada alrededor del rack para asegurar que la temperatura ambiente se mantenga dentro del rango de funcionamiento de 0 a 60 °C.
• Manipule con las precauciones ESD estándar para proteger los circuitos internos.

Preguntas frecuentes

¿Qué denota el sufijo 12 en este modelo?

El sufijo 12 indica la configuración de empuje de doble canal, lo que permite al monitor procesar dos entradas de desplazamiento axial independientes simultáneamente.

¿Este módulo es compatible con los racks 3300 existentes?

Sí, este módulo está diseñado para la arquitectura de rack estándar de la serie 3300. Asegúrese de que la configuración del backplane de su rack admita el tipo de módulo 3300/20.
