Descripción

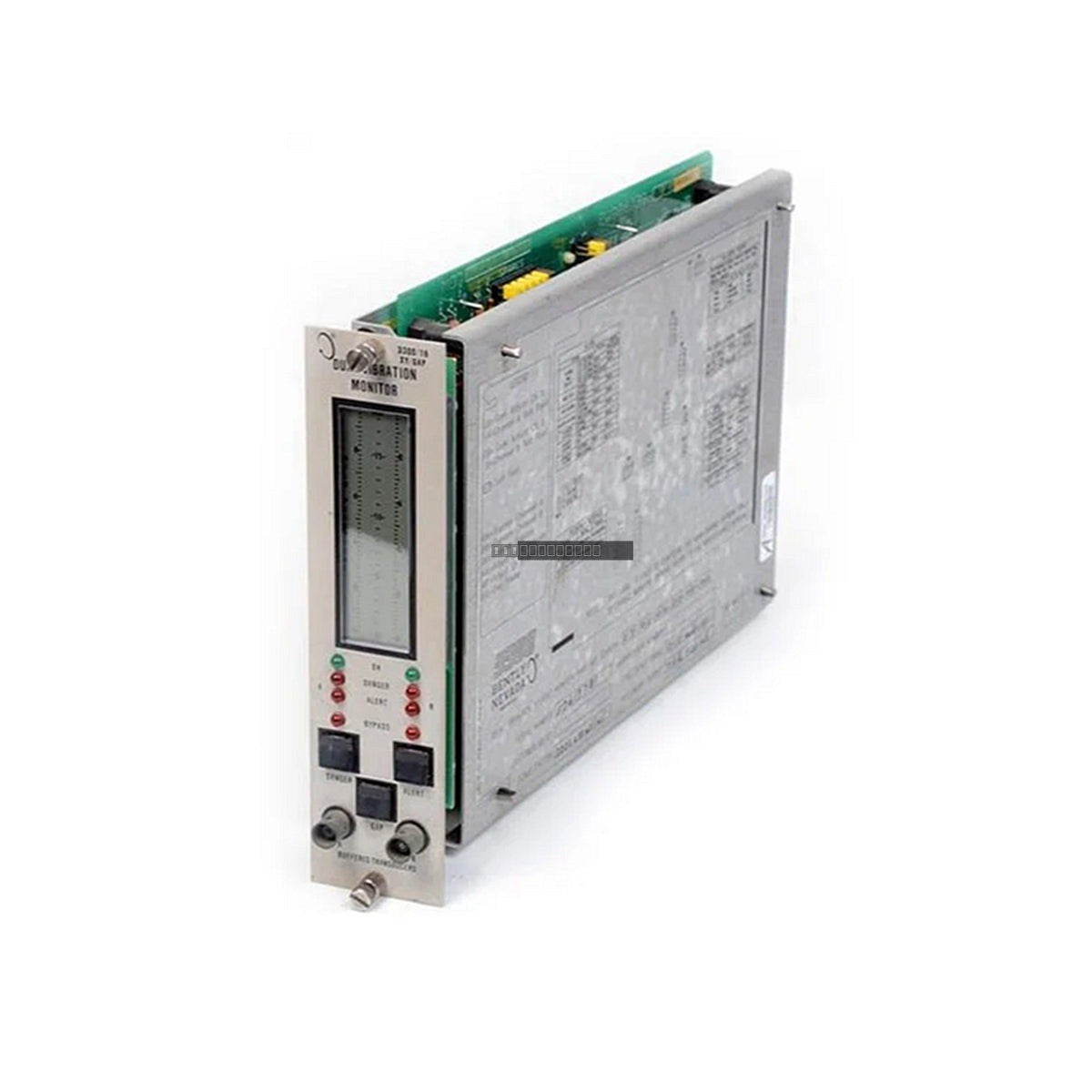

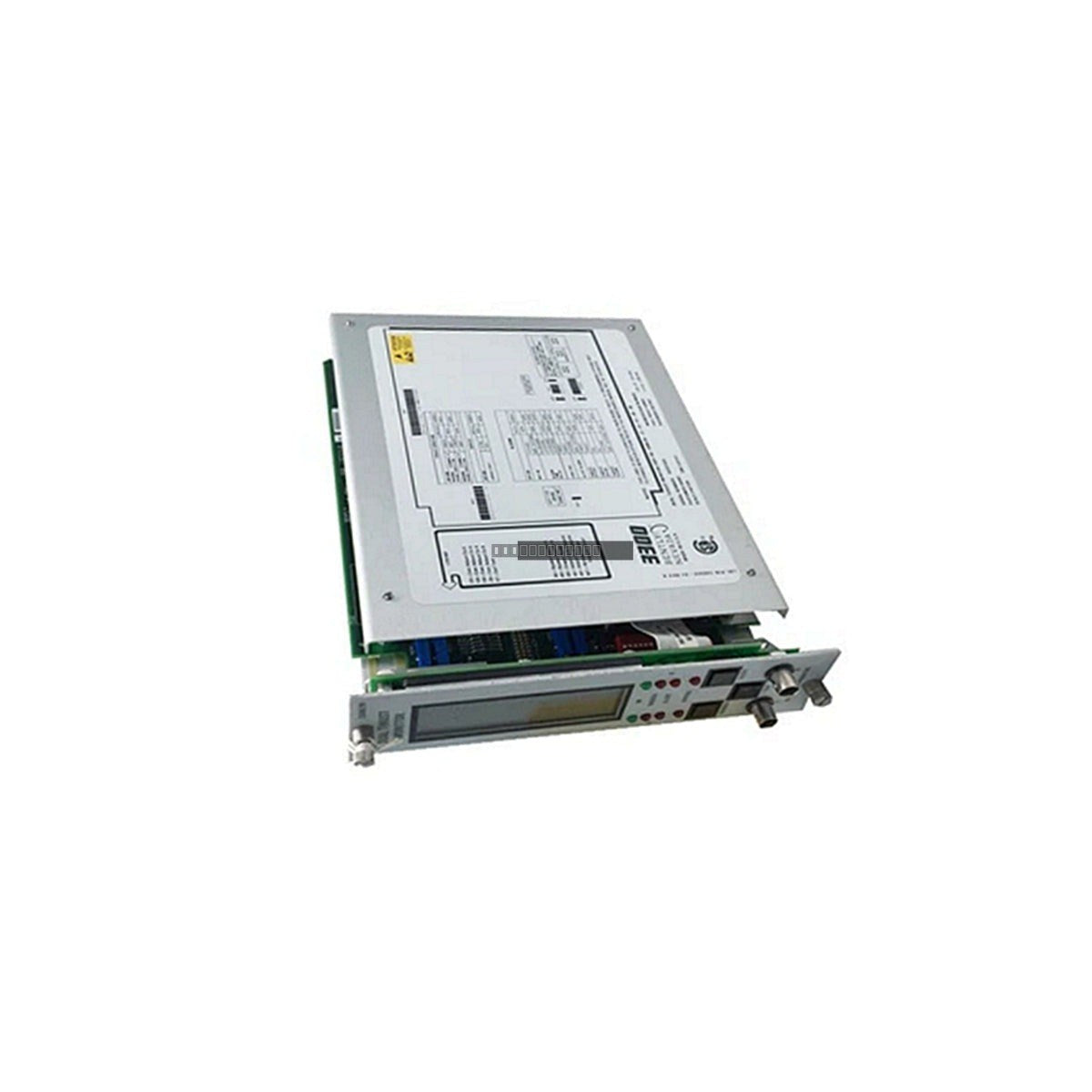

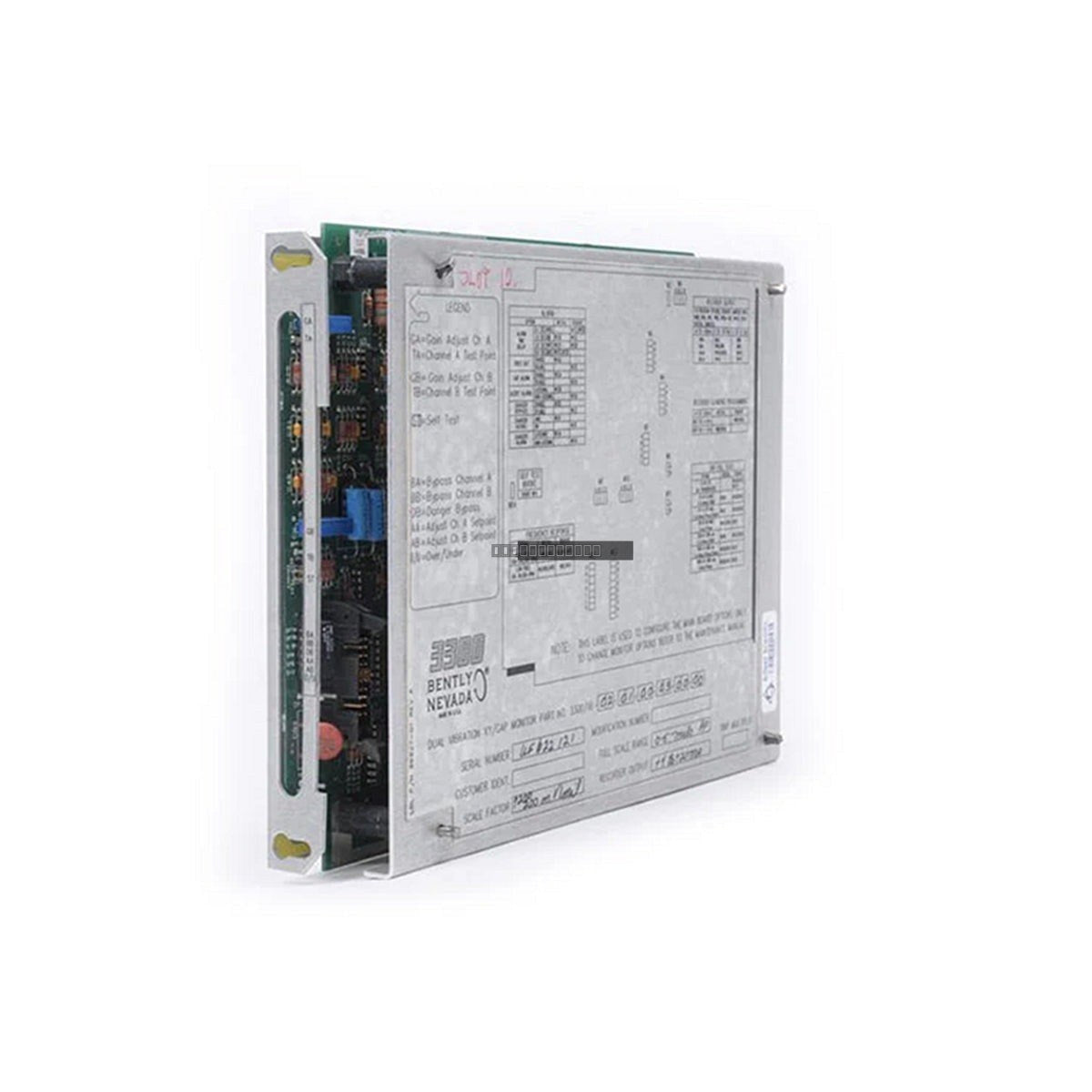

El monitor de velocidad dual Bently Nevada 3300/55 es un módulo montado en rack diseñado para medir la velocidad de vibración de la carcasa utilizando sensores de piezo-velocidad, como el Velomitor de Bently Nevada. Este módulo proporciona dos canales de velocidad independientes, comparando continuamente las señales de entrada con los puntos de ajuste de alarma definidos por el usuario para proporcionar protección crítica para la maquinaria rotatoria, incluidas turbinas, compresores, motores y bombas. Al integrarse directamente en el sistema de rack 3300, ofrece datos de velocidad fiables esenciales tanto para la protección de la maquinaria como para los programas de mantenimiento predictivo.

Características

• Monitoreo de velocidad de doble canal para rutas de medición independientes.
• Compatible con sensores de piezo-velocidad Velomitor.
• Comparación integrada de puntos de ajuste de alarma para condiciones de Alerta y Peligro.
• Salidas de doble relé para apagado automático de maquinaria o anuncio de alarma.
• Indicadores LED en el panel frontal para el estado del sistema, incluyendo OK, Bypass, Alerta y Peligro.
• Opciones de escalado y salida configurables (4-20 mA, 1-5 VDC, 0 a -10 VDC).

Aplicaciones

Este módulo está diseñado para su uso en entornos industriales donde se requiere el monitoreo de la vibración de la carcasa para detectar la degradación mecánica. Las aplicaciones típicas incluyen el monitoreo de bombas centrífugas, turbinas de gas y vapor, grandes motores industriales y compresores recíprocos.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que el rack 3300 esté apagado antes de insertar o retirar el módulo de monitor para evitar daños eléctricos.
• Verifique que el módulo esté completamente encajado en la ranura del rack para asegurar una conexión adecuada con el backplane.
• Utilice cables de par trenzado blindados para las entradas del transductor para minimizar la interferencia EMI/RFI.
• Asegure una conexión a tierra adecuada del sistema de rack 3300 de acuerdo con las normas de seguridad eléctrica del sitio.
• Manipule con cuidado utilizando procedimientos de seguridad ESD para proteger los circuitos internos sensibles.
• Confirme que los puentes de configuración y la configuración del software coincidan con el tipo de transductor específico y la lógica de alarma requerida antes de la puesta en marcha.

Preguntas Frecuentes

¿Cuál es el propósito del módulo 3300/55?

El 3300/55 es un monitor de doble canal utilizado para medir la velocidad de vibración de la carcasa. Procesa señales de los sensores Velomitor y proporciona salidas de alarma para proteger equipos rotativos críticos.

¿Cómo se gestionan los puntos de ajuste de la alarma?

El módulo compara continuamente las señales de velocidad de entrada con los puntos de ajuste preconfigurados. Cuando se superan estos umbrales, el módulo activa los relés internos para proporcionar señales de estado de Alerta o Peligro.

¿Se puede utilizar este módulo con otros sensores?

Este modelo específico (3300/55-01-01-02-02-00-00-03-00) está configurado para sensores de piezo-velocidad Velomitor. Consulte el manual del sistema Bently Nevada 3300 para conocer la compatibilidad con otros tipos de sensores.
