3500/94 147663-01 Interfaz de visualización de rack Bently Nevada API-670

3500/94 147663-01 Interfaz de visualización de rack Bently Nevada API-670

Disponibilidad: 10 Quedan en stock

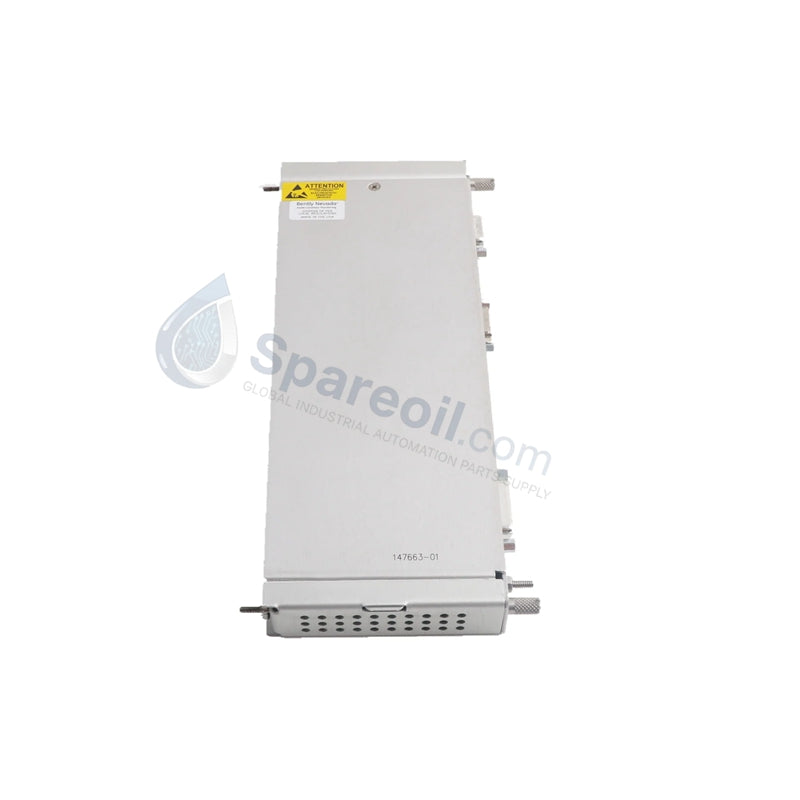

Descripción del producto El 3500/94 (número de pieza 147663-01) es un módulo de interfaz de pantalla VGA especializado diseñado para...

Código: 3500/94 147663-01

Manufacturer: Bently Nevada
Product No.: 3500/94 147663-01
Product Type: Módulo de interfaz de pantalla VGA
Product Origin: USA
Payment:T/T, Western Union
Weight: 1150g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción del producto

El 3500/94 (número de pieza 147663-01) es un módulo de interfaz de pantalla VGA especializado diseñado para el sistema de protección de maquinaria Bently Nevada serie 3500. A diferencia de los módulos de monitoreo estándar que procesan señales de sensores, el 3500/94 sirve como el centro de visualización principal del sistema. Recopila datos de todos los demás módulos del rack a través del backplane interno de alta velocidad y los formatea para su salida a un monitor VGA local. Esto permite a los operadores ver datos de estado de la maquinaria en tiempo real, incluidos los niveles de vibración, la posición de empuje, la velocidad y la temperatura, directamente en el tren de máquinas o en la puerta del panel de control.

Diseñado para una mayor conciencia situacional, el 147663-01 admite tecnología de pantalla táctil, lo que permite una navegación intuitiva a través de los menús del sistema. Proporciona vistas de diagnóstico completas, como la lista de eventos del sistema, la lista de eventos de alarma y una vista de rack dedicada que cumple con los estándares API-670. Con nueve opciones de visualización personalizables, los operadores pueden adaptar la salida visual para centrarse en activos críticos. El módulo admite montaje remoto, lo que permite colocar el monitor VGA hasta a 8 metros (25 pies) del rack 3500, lo que proporciona flexibilidad para el diseño ergonómico de gabinetes en entornos industriales hostiles.

Especificaciones técnicas

Número de modelo: 3500/94
Número de pieza: 147663-01
Fabricante: Bently Nevada (Baker Hughes)
Tipo de módulo: Interfaz de pantalla VGA / Módulo de E/S
Señal de salida: Video VGA estándar (analógico)
Compatibilidad con pantalla táctil: Compatible con monitores de pantalla táctil resistivos
Frecuencia de actualización de datos: Actualización en tiempo real desde el backplane del sistema 3500
Distancia máxima: 8 metros (25 pies) utilizando cableado VGA estándar
Contenido de la pantalla: Vista de rack API-670, datos de canal, listas de alarmas/eventos
Vistas configurables: 9 diseños de pantalla independientes y seleccionables por el usuario
Integración del sistema: Ocupa una ranura de altura completa en el rack 3500
Herramienta de configuración: Software de configuración de rack 3500
Temperatura de funcionamiento: -30 °C a +65 °C (-22 °F a +149 °F)
Peso: 1,15 kg (módulo y tarjeta de E/S combinados)
Certificaciones: CE, CSA, ATEX para entornos industriales

Aplicación y ventaja comparativa

El 3500/94 es indispensable para la protección de maquinaria local donde se requiere una interfaz de operador dedicada sin necesidad de una conexión DCS completa o una PC separada. Mientras que un módulo de monitor 3500/42E se enfoca en la medición de precisión de las señales de vibración, el 3500/94 se enfoca en la interpretación de esos datos. Actúa como la "cara" del sistema 3500, asegurando que los equipos de mantenimiento puedan identificar inmediatamente qué canal ha entrado en estado de alarma durante un evento de disparo, facilitando la resolución rápida de problemas y el análisis de la causa raíz.

Preguntas frecuentes

¿Necesito un monitor específico para el módulo 3500/94?

El 147663-01 es compatible con la mayoría de los monitores VGA de grado industrial. Sin embargo, para utilizar las funciones de menú interactivas, se requiere un monitor que admita el protocolo de pantalla táctil específico definido en el manual Bently Nevada 3500.

¿Puedo ver datos de varios racks en un módulo 3500/94?

No. El 3500/94 está diseñado para mostrar datos específicamente para el rack en el que está instalado. Para la visualización de múltiples racks, se recomienda una plataforma de software System 1 o una solución HMI en red.
