3500/91-01-CN Interfaz EGD de alta velocidad Bently Nevada

3500/91-01-CN Interfaz EGD de alta velocidad Bently Nevada

Disponibilidad: 10 Quedan en stock

Descripción general del producto El Bently Nevada 3500/91-01-CN sirve como puente de datos de alta velocidad entre el sistema de protección de...

Código: 3500/91

Manufacturer: Bently Nevada
Product No.: 3500/91
Product Type: Módulos de pasarela de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 790g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

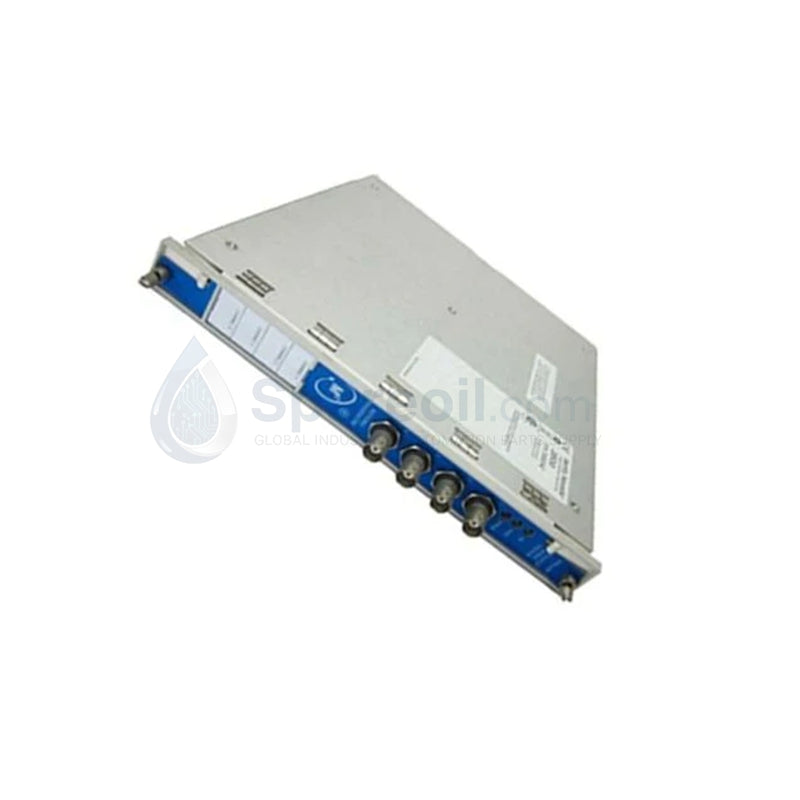

El Bently Nevada 3500/91-01-CN sirve como puente de datos de alta velocidad entre el sistema de protección de maquinaria 3500 y las plataformas de control de turbinas GE Mark VI/VIe. Utilizando el protocolo Ethernet Global Data (EGD), este módulo facilita la transferencia determinística de niveles de vibración críticos, estados de alarma y eventos del sistema. A diferencia de las pasarelas asíncronas estándar, el 3500/91 asegura que los datos de maquinaria sensibles al tiempo lleguen dentro de las estrictas ventanas de ejecución requeridas por los bucles de control de la turbina, lo que permite estrategias de protección y control sincronizadas.

Desglose del número de pieza

La configuración 3500/91-01-CN designa lo siguiente:

3500/91: Designación de la serie para la pasarela de comunicación EGD.
-01: Especifica el tipo de módulo principal de la pasarela de comunicación EGD.
-CN: Indica las aprobaciones de agencias específicas del país (incluido el cumplimiento especializado para el mercado chino y los estándares internacionales).

Especificaciones técnicas

Parámetro	Detalles de la especificación
Número de modelo	3500/91-01-CN
Protocolo	Ethernet Global Data (EGD)
Interfaz Ethernet	1 puerto RJ45 de 10/100 Mbps
Velocidad de actualización de datos	Configurable (10 ms a 100 ms)
Tipos de datos	Alarmas, valores de canal, estado, registros de eventos
Consumo de energía	7,4 vatios (nominal)
Seguridad	Acceso EGD de solo lectura (protege la configuración del rack)
Temperatura de funcionamiento	-30 °C a +65 °C (-22 °F a +149 °F)
Dimensiones	24,1 cm x 3,8 cm x 24,1 cm
Peso	0,79 kg (1,74 lbs)
Estado	100% nuevo original

Ventajas de ingeniería

Comunicación determinística: El protocolo EGD elimina la latencia de "solicitud-respuesta" inherente en Modbus. El 3500/91 envía datos a intervalos configurados (tan rápido como 10 ms), proporcionando al controlador GE Mark VIe un flujo de datos de estado de la maquinaria en tiempo real.
Ciberseguridad reforzada: Este módulo proporciona acceso de solo lectura a los datos del rack 3500. Esta "brecha de aire" arquitectónica evita que los actores de la red externa modifiquen los puntos de ajuste o los parámetros de configuración críticos de protección de la maquinaria a través del puerto Ethernet.
Integración perfecta con GE: Diseñado como un compañero nativo de la familia de control de turbinas GE Speedtronic™, el 3500/91 simplifica la configuración de las páginas de "Datos consumidos" en el sistema de control, reduciendo las horas de ingeniería durante la puesta en marcha.
Diagnósticos de alta resolución: La pasarela transmite no solo valores primarios, sino también registros de eventos detallados del sistema y estados de diagnóstico. Esto permite a los operadores solucionar problemas de salud del módulo e integridad del sensor directamente desde la HMI.
Fiabilidad robusta: Construido para el exigente entorno de las salas de control de centrales eléctricas, el módulo funciona de forma fiable hasta +65 °C. La certificación "CN" garantiza que el hardware cumple los requisitos eléctricos y de seguridad regionales específicos para infraestructuras críticas.

Preguntas frecuentes

1. ¿El 3500/91-01-CN es compatible con Modbus TCP/IP?

No. El 3500/91 es una pasarela EGD (Ethernet Global Data) dedicada. Para los requisitos de Modbus TCP/IP o serie, debe utilizar el módulo de pasarela de comunicaciones 3500/92.

2. ¿Puedo instalar este módulo en un rack 3500 en funcionamiento?

El 3500/91 admite el intercambio en caliente en un rack energizado. Sin embargo, el sistema requiere configuración a través del software de configuración de rack 3500 antes de que pueda comenzar a emitir datos al sistema de control de la turbina.

3. ¿Es este módulo 3500/91-01-CN 100% nuevo?

Sí. Suministramos el Bently Nevada 3500/91-01-CN en condición original 100% nuevo . La unidad se envía en su embalaje original de fábrica con un número de serie limpio y la documentación de calidad del fabricante.

4. ¿Cuántos módulos 3500/91 puedo instalar en un solo rack?

Un solo rack 3500 suele admitir hasta dos pasarelas de comunicación (en las ranuras junto al RIM) para proporcionar rutas de datos redundantes al sistema de control, lo que garantiza que no haya un único punto de fallo en la red de supervisión.
