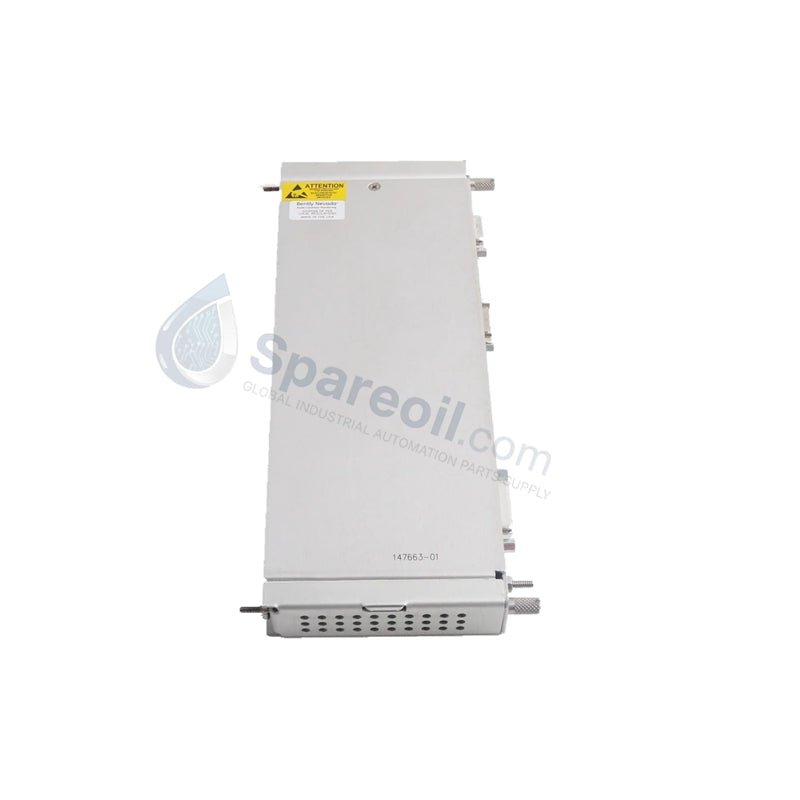

Módulo de interfaz de pantalla VGA Bently Nevada 3500/94 147663-01

Configurado para visualización local y ejecución de interfaz de operador en tiempo real en los sistemas de protección de maquinaria Bently Nevada 3500, el Bently Nevada 3500/94 147663-01 (Módulo de interfaz de pantalla VGA 3500/94) proporciona ejecución física/eléctrica directa. Este módulo de rack de altura completa extrae telemetría de activos digitalizada a través del backplane del sistema de alta velocidad y traduce los parámetros de vibración, posición de empuje, velocidad de rotación y tendencias de temperatura en señales de video VGA analógicas.

Especificaciones de hardware

Parámetro Especificación
Modelo 3500/94 (147663-01)
Marca Bently Nevada
Origen EE. UU.
Peso 1,15 kg (módulo principal y tarjeta de E/S combinados)
Dimensiones Ocupa 1 ranura de backplane 3500 de altura completa
Temperatura de funcionamiento -30 a +65 grados C
Consumo de energía Carga de energía estándar del backplane
Salida de video Video VGA analógico estándar
Soporte para pantalla táctil Compatible con monitores de pantalla táctil resistivos
Distancia máxima de cableado 8 m (25 pies) a través de cableado VGA estándar
Formatos de visualización Vista de rack API-670, Lista de eventos del sistema, Lista de eventos de alarma
Configuraciones de vista 9 diseños de pantalla seleccionables por el usuario
Software de configuración Software de configuración de rack 3500
Certificaciones de agencia CE, CSA, ATEX
Temperatura de almacenamiento -40 a +85 grados C

Parámetros de validación de dinámica del rotor y tensión de entrehierro

El módulo de interfaz de pantalla VGA 3500/94 captura telemetría de alta velocidad generada por sistemas de transductores de proximidad sin interferir con la lógica principal de protección de la máquina. A medida que las sondas de proximidad miden el desplazamiento del eje, los datos de escalado de la sonda de corriente de Foucault (típicamente 200 mV/mil o 7,87 V/mm) pasan por el backplane para impulsar trazados orbitales locales y vistas de formas de onda dinámicas. Los operadores monitorean la validación de tensión de entrehierro en tiempo real (objetivos de -10 VCC) directamente en la pantalla de vista de rack API-670, evaluando la posición de la sonda en relación con los límites de la línea central. Al mostrar datos de dinámica del rotor simultáneos junto con el estado de supresión de la diafonía en canales adyacentes, el módulo permite un diagnóstico inmediato en campo de la posición de la línea central del eje, el desequilibrio y la estabilidad del cojinete de película fluida.

Preguntas frecuentes

P: ¿Se puede instalar o intercambiar en caliente el módulo 3500/94 147663-01 mientras el rack 3500 permanece energizado?

R: Sí, el módulo principal 3500/94 y su módulo de E/S asociado admiten el intercambio en caliente bajo condiciones de rack energizado sin interrumpir las funciones de procesamiento o disparo del relé de seguridad de los módulos de monitoreo adyacentes.

P: ¿Qué sucede con la salida de video VGA local si la comunicación interna del backplane experimenta un error?

R: Si la comunicación del backplane se interrumpe, el módulo genera un evento de alarma del sistema, actualiza el LED de estado de diagnóstico y congela o borra la telemetría obsoleta en la pantalla VGA local mientras los módulos de protección principales mantienen la ejecución de disparo independiente.

P: ¿Cómo interactúa la navegación de la pantalla táctil con el hardware del módulo 3500/94?

R: Los datos de la pantalla táctil serie de un monitor resistivo compatible se conectan directamente al puerto de interfaz de la tarjeta de E/S, lo que permite que las entradas táctiles del operador naveguen por los nueve menús de visualización internos sin intervención externa de la PC.

Pautas de instalación en campo

Al montar y conectar el módulo Bently Nevada 3500/94 147663-01 en un chasis de protección, observe los siguientes procedimientos de ingeniería:

  1. Inserte el módulo de pantalla principal en la ranura designada del rack de altura completa y apriete los tornillos cautivos superior e inferior para asegurar una sólida conexión a tierra del chasis.
  2. Instale el módulo de E/S 147663-01 complementario en la posición trasera correspondiente del rack, asegurando un acoplamiento completo del conector antes de asegurar el hardware de retención.
  3. Aleje el cable de video VGA estándar de las líneas de CA de alto voltaje y los cables de accionamiento de frecuencia variable para evitar interferencias de ruido electromagnético en la pantalla.
  4. Limite la longitud total del cable VGA entre el panel de E/S trasero 3500 y el monitor de pantalla local a una distancia máxima de 8 m (25 pies).
  5. Conecte a tierra la carcasa del monitor y el blindaje del cable de acuerdo con las configuraciones estándar de conexión a tierra de un solo punto del gabinete para mantener la inmunidad ESD del sistema.
