Descripción general del producto

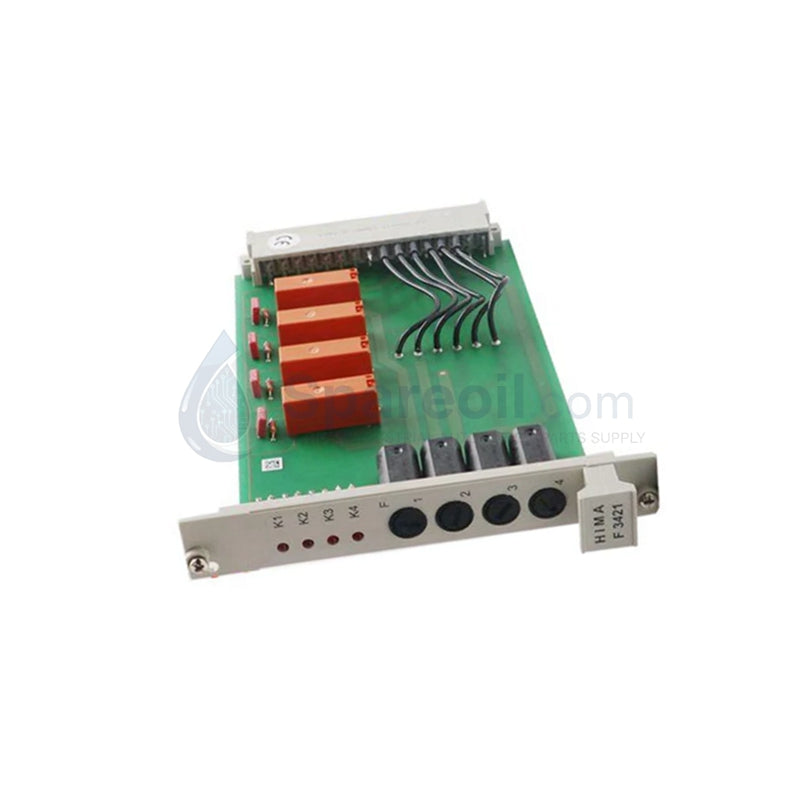

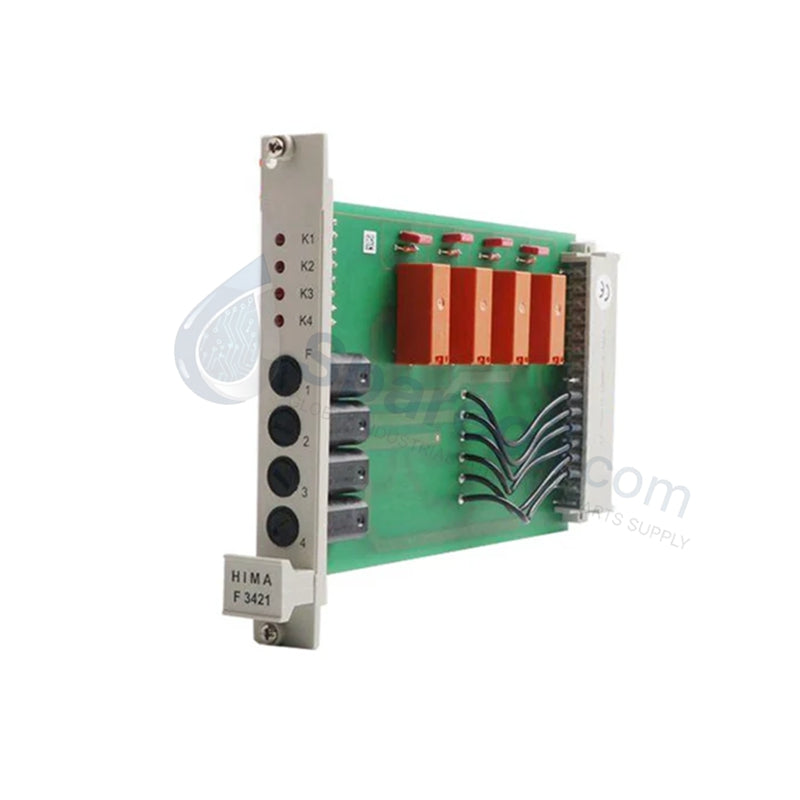

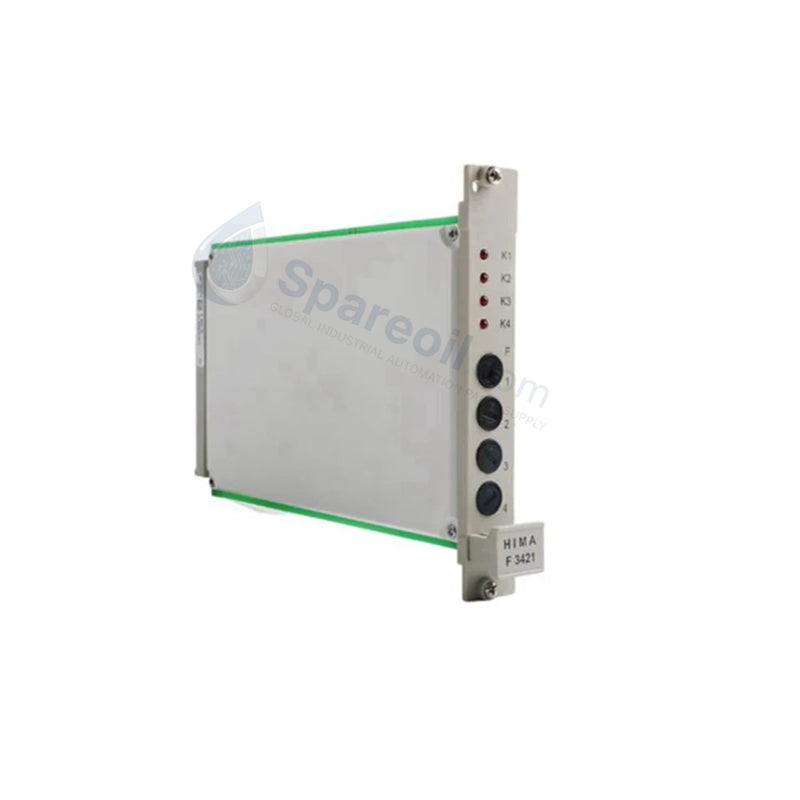

El HIMA F3421 (Número de pieza de fábrica: 981342102) funciona como un módulo amplificador de relé de 4 canales de alta integridad diseñado para los sistemas instrumentados de seguridad (SIS) HIMA HIMatrix y Planar F. Este componente de control crítico sirve como un intermediario aislado entre los circuitos de procesamiento lógico de baja potencia y el equipo de campo pesado. Convierte las señales de comando internas de baja energía en salidas de relé robustas y de alta potencia con un sólido aislamiento galvánico de hasta 250 V. Los ingenieros de control implementan este módulo para accionar actuadores de seguridad críticos, incluidas válvulas de cierre de emergencia, bombas de proceso, sirenas audiovisuales y barreras cortafuegos interbloqueadas.

Especificaciones técnicas

Ventajas de ingeniería

El aislamiento galvánico de alta tensión detiene la retroalimentación inductiva por completo

Los dispositivos inductivos montados en campo, como las válvulas solenoides pesadas y los contactores de motor magnéticos, liberan enormes picos de tensión de fuerza electromotriz (FEM) inversa cuando se apagan. El F3421 incorpora una robusta barrera de aislamiento galvánico de hasta 250 V entre las líneas de terminales de campo y el delicado bus lógico interno. Este bloque arquitectónico evita que las sobretensiones inductivas brutas o las tomas de tierra de campo perdidas migren hacia atrás a la red de control, manteniendo su procesador de seguridad maestro funcionando sin experimentar reinicios de memoria o daños en el chip.

El tiempo de respuesta mecánico inferior a 10 ms maximiza la velocidad de apagado

Durante un evento de peligro activo, cada milisegundo de retraso aumenta el riesgo operativo. La matriz de relés mecánicos internos del F3421 presenta un diseño optimizado de baja inercia que mueve los contactos de un estado energizado activo a una configuración desenergizada segura en menos de 10 milisegundos. Esta rápida velocidad de respuesta permite que la lógica de parada de emergencia (ESD) cierre las válvulas de aislamiento, aísle las líneas de combustible y active los interbloqueos de contención de inmediato, minimizando la liberación de energía peligrosa en procesos de alta presión.

La huella sin ventilador de baja masa resiste los recintos de alta vibración

Con un peso de solo 0,18 kg y con sus componentes alojados en un perfil compacto de 2 cm de espesor, el F3421 evita los problemas de resonancia estructural comunes a los componentes de conmutación voluminosos y de gran calibre. El módulo delgado presenta un anclaje de placa de estado sólido que resiste las vibraciones mecánicas continuas dentro de los recintos situados junto a bombas o compresores pesados. Además, el diseño de circuito de baja potencia de 2,5 W disipa el calor de forma natural sin requerir ventiladores de refrigeración propensos a fallas, eliminando los puntos de desgaste mecánico.

Preguntas frecuentes

• ¿Se puede intercambiar en caliente este módulo F3421 específico durante el funcionamiento continuo de la planta?

  Sí. Si su arquitectura de sistema subyacente utiliza una configuración de E/S redundante, la interfaz mecánica intercambiable en caliente le permite retirar y reemplazar un módulo F3421 defectuoso sin apagar el controlador maestro ni interrumpir los bucles adyacentes en funcionamiento. Asegúrese siempre de que los canales de campo específicos estén desviados o estabilizados de forma segura antes de ejecutar un procedimiento de intercambio en caliente en equipos en vivo.

• ¿Cuáles son las consecuencias si la carga de campo excede la clasificación de salida de 0,5 A por canal?

  Exceder el umbral de corriente continua de 0,5 amperios crea un estrés térmico localizado excesivo en los contactos del relé internos, lo que hace que se degraden prematuramente o se suelden en una posición cerrada. Si su dispositivo de campo requiere corrientes de arranque o funcionamiento más altas, debe usar el F3421 para accionar un relé de interposición auxiliar clasificado para la carga mayor en lugar de conectar el dispositivo de alta corriente directamente a los terminales del módulo.

• ¿Cómo se comportan los cuatro canales independientes cuando se interrumpe la fuente de alimentación maestra de 24 VCC?

  El F3421 utiliza una lógica de diseño de desenergización a prueba de fallos. Si la fuente de alimentación principal de 24 VCC falla o experimenta una caída de tensión irrecuperable, las bobinas electromagnéticas internas pierden potencia inmediatamente, lo que obliga a los cuatro canales de contacto del relé a abrirse instantáneamente. Esta configuración hace que los actuadores de campo aguas abajo caigan en sus posiciones seguras de energía cero predefinidas, evitando una operación no ordenada peligrosa durante las pérdidas de energía.
