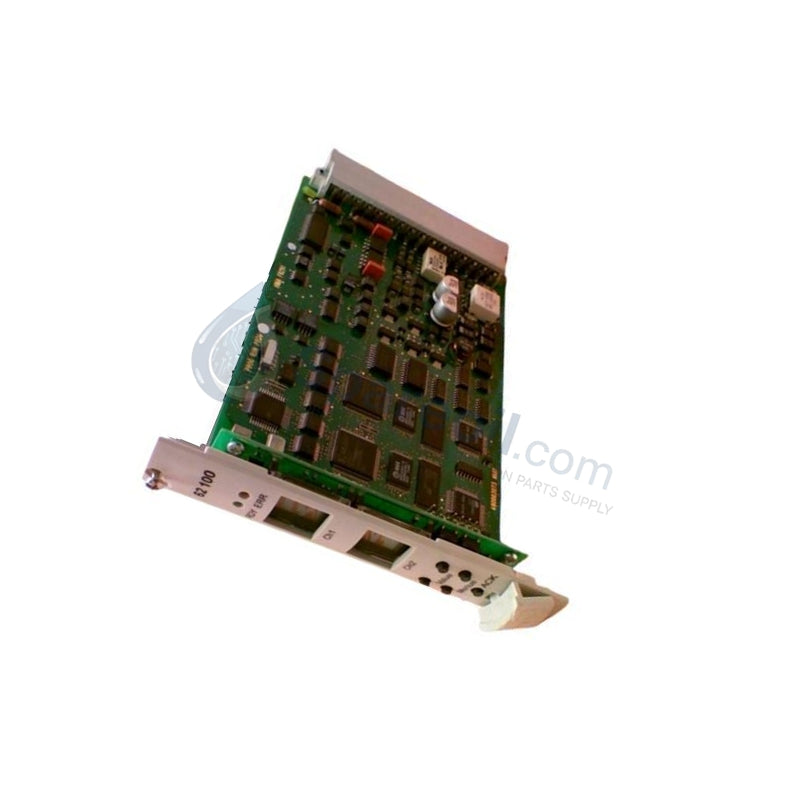

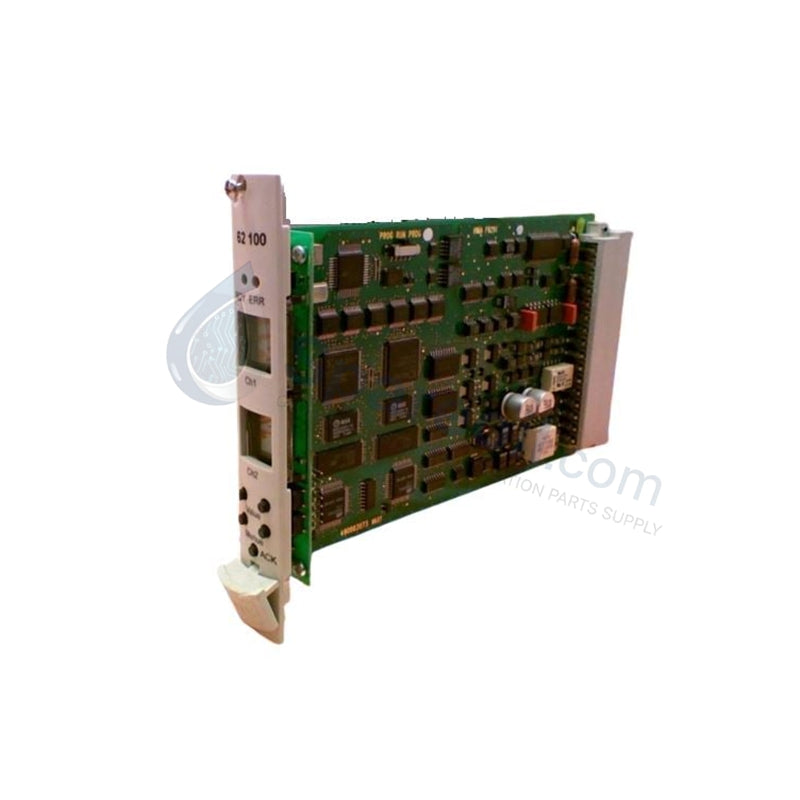

Módulo de Retardo de Tiempo HIMA 52100 | Nuevo y en stock original

Disponibilidad: 99 Quedan en stock

Módulo de retardo de tiempo HIMA 52100 Planar4/Serie HIMatrix El HIMA 52100, también catalogado como el Módulo de Retardo de...

Código: 52100

Manufacturer: HIMA
Product No.: 52100
Product Type: Módulos de controlador de seguridad
Product Origin: Germany
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de retardo de tiempo HIMA 52100 Planar4/Serie HIMatrix

El HIMA 52100, también catalogado como el Módulo de Retardo de Tiempo 52100, sirve como el Módulo de Retardo de Tiempo 52100 principal utilizado para ejecutar funciones de retardo programables en las plataformas HIMA Planar4/Serie HIMatrix.

Especificaciones del hardware

Parámetro	Especificación
Modelo	52100 (N.º de pieza alternativo: 984052100)
Marca	HIMA
Origen	Alemania
Tipo de módulo	Módulo de retardo de tiempo (0,1-600 s, 1 función)
Tensión de alimentación	24 VCC (+/-15%)
Consumo de energía	~3 W
Canales de entrada	2 canales (24 VCC / 110 VCA)
Canales de salida	2 salidas de relé (5 A a 250 VCA, 2 A a 250 VCC)
Rango de retardo de tiempo	0,1 s - 3276,7 s (Variante configurable hasta 600 s)
Temperatura de funcionamiento	-25 a +85 °C
Rango de humedad	5% - 95% sin condensación
Dimensiones	5,1 x 20,3 x 15,2 cm
Peso	0,4 kg

Certificación SIL3 y ejecución de estado a prueba de fallos

El subconjunto de hardware 52100 está diseñado para mantener el estado del sistema bajo las restricciones de certificación SIL3 a través de estructuras lógicas de seguridad discretas. La arquitectura incorpora un aislamiento galvánico absoluto en ambos canales de entrada para desacoplar los potenciales del bucle de campo de los componentes de procesamiento principales. En caso de una interrupción de energía o una falla de ejecución, el mecanismo de contacto temporizado interno activa una ejecución inmediata del estado a prueba de fallos, lo que lleva las 2 salidas de relé a una configuración de circuito abierto desenergizado dentro de los márgenes de tiempo de seguridad definidos.

Preguntas frecuentes

P: ¿Cómo afecta una pérdida repentina de la tensión de alimentación nominal de 24 VCC al ciclo de temporización activo del módulo 52100?

R: Una interrupción de la tensión de funcionamiento aborta instantáneamente cualquier recuento de retardo de tiempo en curso, lo que obliga a las salidas del relé de seguridad interno a asumir su ejecución predeterminada de estado a prueba de fallos desenergizado.

P: ¿Está permitido realizar el reemplazo en caliente del módulo 52100 mientras el bucle de control asociado está en funcionamiento?

R: No. La extracción o inserción física de la tarjeta 52100 cuando el bastidor de seguridad o los bucles de relé de campo están bajo tensión pueden generar picos de tensión transitorios en los conectores de borde, lo que podría violar los requisitos estructurales del bucle de seguridad.

P: ¿Cuáles son los límites de aislamiento para los canales de entrada galvánicamente aislados de esta unidad?

R: Los 2 canales de entrada cuentan con robustas barreras de aislamiento galvánico diseñadas para separar de forma segura las señales de campo distintas de 24 VCC y 110 VCA de la red de backplane de lógica interna.

Pautas de instalación en campo

Posicionamiento del chasis y seguridad mecánica: Inserte el marco de la tarjeta en la ranura asignada dentro del gabinete del bastidor HIMA o móntelo en un riel DIN estándar de 35 mm. Asegúrese de que las lengüetas de bloqueo encajen completamente en la matriz del marco para contrarrestar los perfiles de vibración industrial ambiental.
Segmentación de cables de entrada y salida: Dirija los conductores de salida de contacto de relé de alta tensión de 250 VCA en conductos de cableado físico separados, alejados de los cables de señalización de entrada y lógica de baja tensión de 24 VCC para eliminar el acoplamiento electromagnético.
Protocolos de conexión a tierra del blindaje: Asegure todo el blindaje de los cables de señal externos directamente al riel de tierra de seguridad maestro central dentro del panel del armario eléctrico utilizando abrazaderas de conexión a tierra de baja impedancia.
Espacios libres para la disipación térmica: Verifique que los márgenes de espaciado horizontal y vertical alrededor del diseño del módulo permitan un movimiento de aire por convección sin obstáculos para evitar que las temperaturas internas localizadas del panel excedan el umbral de +85 °C.
