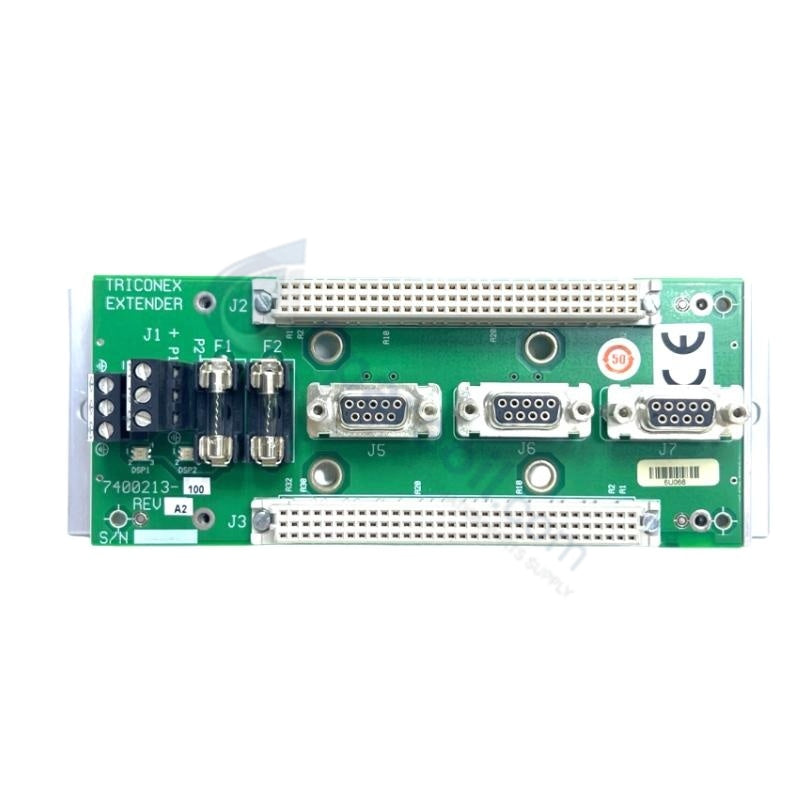

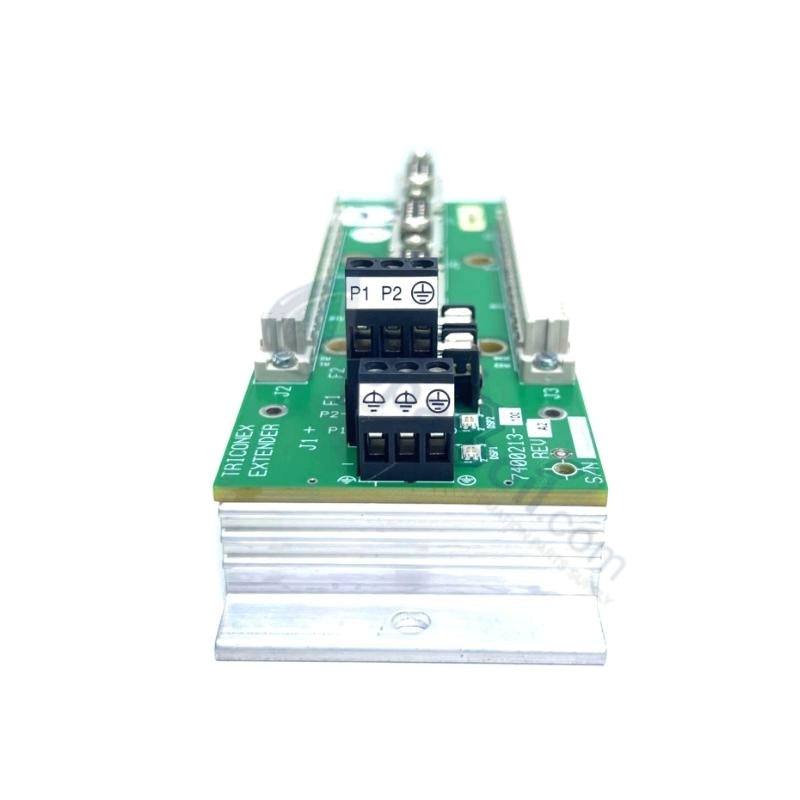

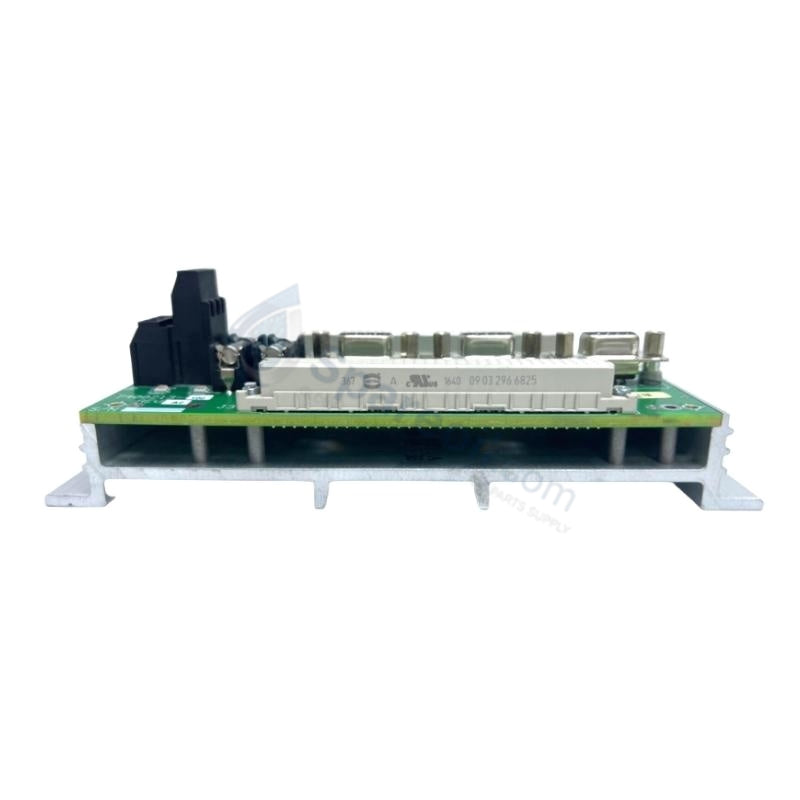

Módulo de conjunto de terminación Triconex 7400213-100

El Triconex 7400213-100, también catalogado como el Módulo de Conjunto de Terminación 7400213-100, funciona como un componente de hardware dedicado para la ejecución de la interfaz de cableado de campo dentro de las redes de sistemas instrumentados de seguridad de Triconex.

Especificaciones de hardware

Arquitectura de seguridad redundante modular triple

El hardware incorpora vías de aislamiento galvánico de alta integridad para asegurar un intercambio continuo de datos entre los sensores de campo, los actuadores y las redes internas del backplane. Al dividir las señales de terminales entrantes y salientes en distintos canales paralelos, el módulo mantiene la arquitectura de Triple Redundancia Modular (TMR) 2oo3 exigida por los estándares de seguridad IEC 61508 SIL 3. Los rieles de codificación mecánica integrados evitan físicamente la inserción cruzada incorrecta de los módulos, asegurando la terminación adecuada de la línea de señal. El diseño eléctrico pasivo mitiga el ruido interno de modo común y evita que los picos de voltaje externos comprometan la lógica de procesamiento central durante las funciones de seguridad instrumentadas.

Preguntas frecuentes

P: ¿La sustitución en caliente en línea de los módulos de E/S conectados interrumpe el cableado de campo en esta base?

R: No. El conjunto de terminación retiene todos los conductores de campo físicos en los bloques de abrazadera de tornillo o abrazadera de resorte, lo que permite a los usuarios extraer y reemplazar los módulos de E/S activos de los rieles de la ranura sin causar caídas de señal ni requerir la desconexión del cable de campo.

P: ¿Cuáles son los parámetros de voltaje de entrada permitidos en las interfaces del bloque de terminales?

R: La placa funciona bajo un umbral nominal de 24 VCC, tolerando un rango de corriente continua constante entre 18 VCC y 32 VCC sin dañar los componentes de aislamiento galvánico internos.

P: ¿Cuántos canales activos puede enrutar simultáneamente esta estructura de conjunto de base mecánica?

R: La capacidad coincide con el módulo de E/S Triconex emparejado específico, generalmente enrutando hasta 32 o 64 canales con un umbral de corriente de trayectoria independiente que no excede los 2 A por canal.

Pautas de instalación en campo

• Fijación al panel del chasis: Monte la base del conjunto directamente en el subpanel del gabinete designado utilizando el hardware de montaje especificado. Apriete todos los sujetadores de retención según las especificaciones industriales estándar para asegurar una base mecánica rígida.
• Conexión a tierra de baja impedancia: Asegure una correa de conexión a tierra de cobre de baja impedancia desde el terminal de conexión a tierra del marco base hasta la barra de conexión a tierra principal de la instrumentación de la planta para establecer una ruta eficaz de disipación estática.
• Método de terminación del conductor: Pele las cubiertas del cableado de campo según los requisitos de profundidad del bloque de terminales. Asiente completamente los conductores de cobre desnudos en los receptores de abrazadera de tornillo o abrazadera de resorte, verificando que no haya hebras sueltas que abarquen terminales adyacentes.
• Separación de conductos de señal: Enrute los bucles de señal analógica y los cables de control digital de bajo voltaje a través de conductos de cableado independientes y conectados a tierra, completamente segregados de las líneas de distribución eléctrica de alta potencia para minimizar la inducción electromagnética.
