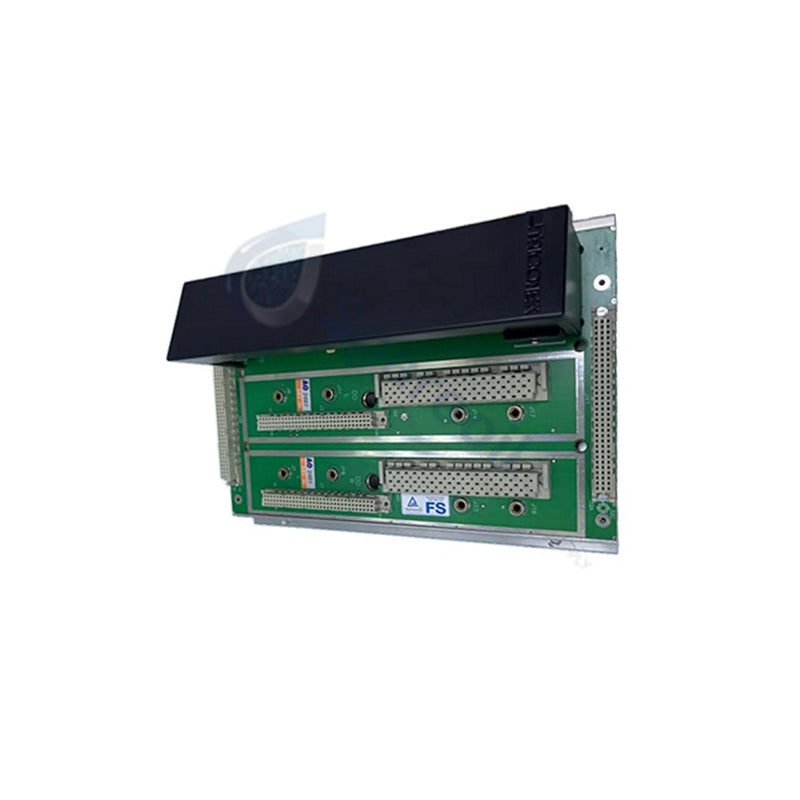

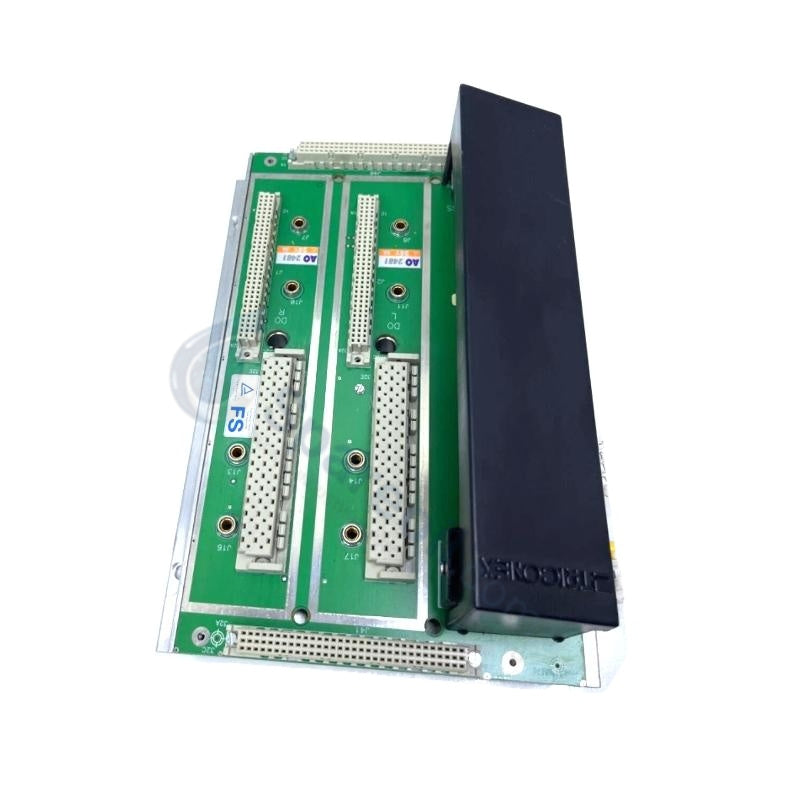

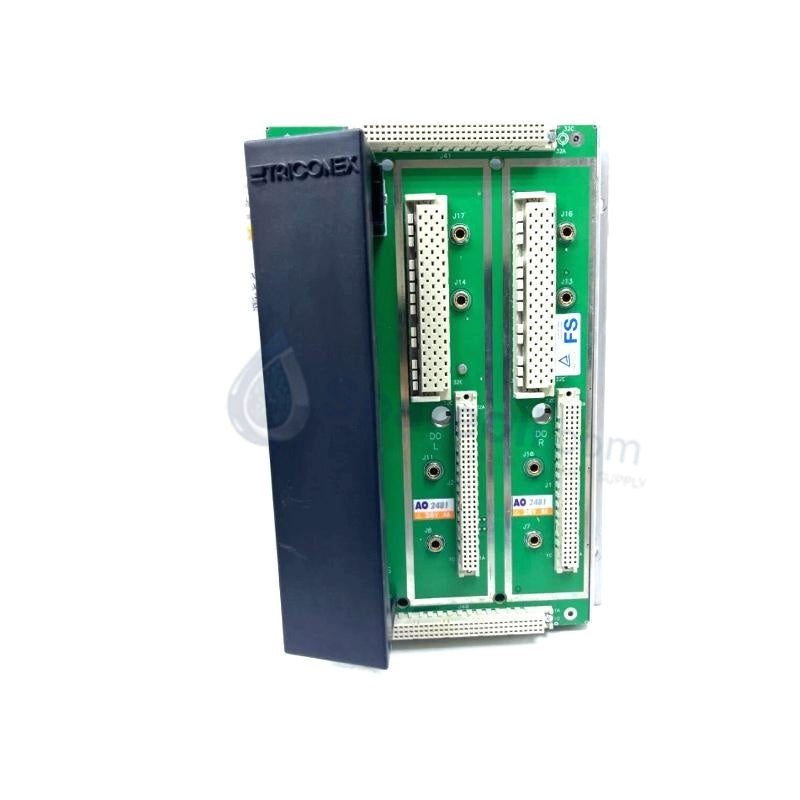

Módulo de conjunto de terminación Triconex 7400209-010

El Triconex 7400209-010, también catalogado como Módulo de Conjunto de Terminación 7400209-010, funciona como un componente de hardware dedicado para la ejecución de la interfaz de cableado de campo físico dentro de las plataformas de sistemas instrumentados de seguridad de Triconex.

Especificaciones de hardware

Arquitectura de control de seguridad y aislamiento galvánico

El hardware implementa un aislamiento galvánico continuo con una capacidad de hasta 1500 V entre los bucles del conjunto de terminales de campo y la interfaz del backplane del sistema. Este diseño mantiene la integridad de la ruta individual para hasta 8 canales de salida analógica aislados o circuitos digitales variables, lo que evita la interacción de bucles de tierra y suprime la interferencia eléctrica de modo común. Cuando se configura dentro de una estructura de seguridad de redundancia modular triple (TMR) 2oo3, el conjunto divide las señales en canales paralelos para ejecutar rutinas de diagnóstico simultáneas. Las guías de enclavamiento mecánico integradas imponen un bloqueo físico del hardware, lo que evita una alineación incorrecta del módulo o errores de cableado cruzado durante la ejecución activa del proceso.

Preguntas frecuentes

P: ¿Cómo gestiona el conjunto de terminación las banderas de seguridad del bucle de señal cuando un módulo de E/S se somete a un intercambio en caliente en línea?

R: El diseño de conexión física pasiva permite a los usuarios desinstalar y reemplazar las tarjetas de E/S activas de los rieles del chasis en línea. Los cables del terminal de campo permanecen sujetos a los bloques del conjunto de la placa base, manteniendo la disposición estructural del bucle sin generar caídas de línea ni fallas a tierra.

P: ¿Cuáles son los principales mecanismos estructurales utilizados para evitar la desalineación de las líneas de los dispositivos de campo?

R: La carcasa física utiliza ranuras de enclavamiento mecánico integradas. Estos pines coinciden con perfiles de hardware únicos en módulos de E/S específicos, lo que bloquea la inserción de configuraciones digitales de alta potencia o incompatibles en rutas analógicas dedicadas de bajo voltaje.

P: ¿El diseño del módulo proporciona amplificación o filtrado de señal activo incorporado?

R: No. La placa funciona como una capa de terminación física que proporciona enrutamiento de aislamiento galvánico pasivo y estabilidad de ruta de resolución de 12 bits, confiando en los procesadores de E/S del sistema host para gestionar los filtros de bucle variable y el código lógico.

Pautas de instalación en campo

• Alineación del montaje en panel: Monte el marco del conjunto de hardware en la superficie interna designada del gabinete. Apriete todos los sujetadores de retención según las especificaciones industriales estándar para mantener un contacto firme con el subpanel metálico conectado a tierra.
• Conexión a tierra de baja impedancia: Conecte a tierra el conjunto base directamente enrutando un cable de cobre de baja impedancia desde el bloque de terminales de conexión a tierra del marco al riel de tierra principal de la instrumentación de la planta.
• Conexión de cables de terminal: Pele los cables de campo individuales según la especificación de profundidad de la abrazadera. Inserte el cable pelado completamente dentro del bloque de abrazadera de tornillo o de resorte, asegurándose de que no sobresalgan hebras de cobre sueltas de la carcasa del terminal.
• Enrutamiento de separación de señales: Pase los bucles analógicos de bajo voltaje y las líneas de control digital en conductos de cables separados y aislados de los circuitos de distribución de CA de alto voltaje para evitar que la inducción electromagnética distorsione la ruta de la señal de 12 bits.
