AI2351 Triconex 7400210-010 Hoja de datos y manual técnico

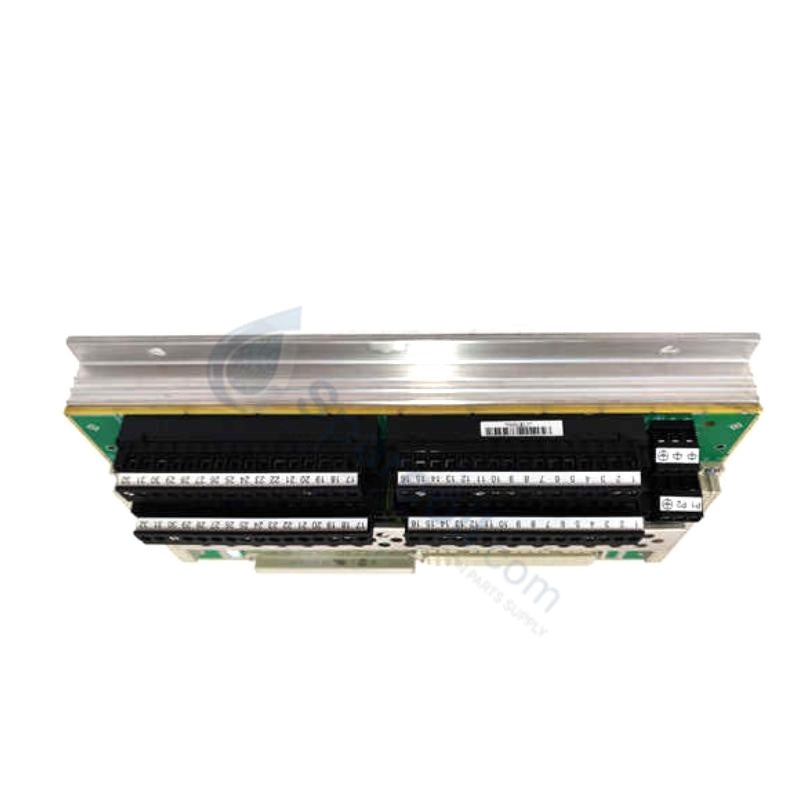

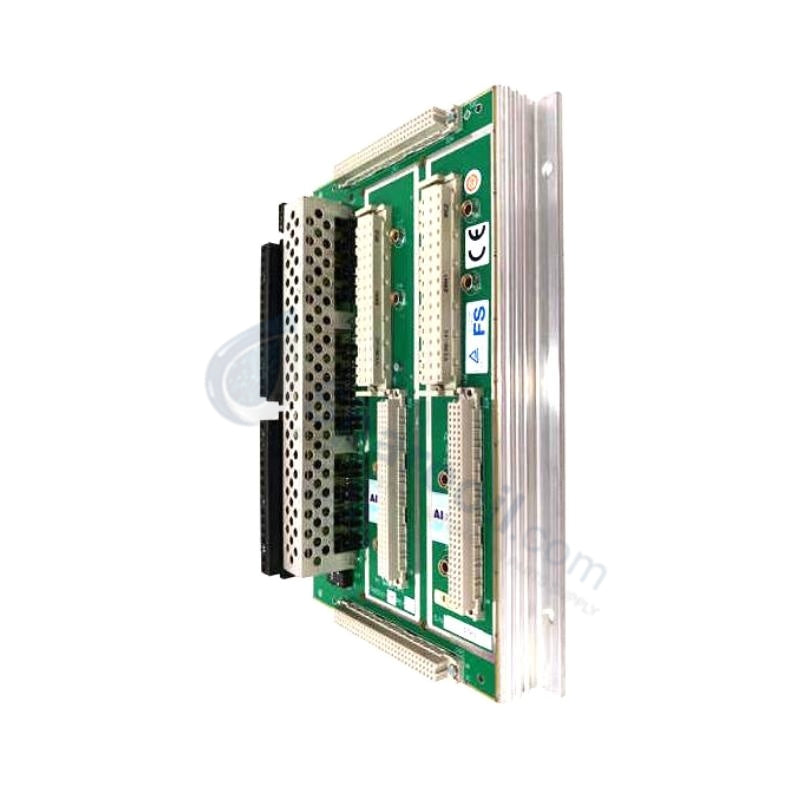

Módulo de terminación de placa base Invensys Triconex AI2351 7400210-010

Módulo de terminación de placa base Invensys Triconex AI2351 7400210-010

Disponibilidad: 20 Quedan en stock

Módulo de conjunto de terminación Triconex 7400210-010 El Triconex 7400210-010, también catalogado como Módulo de Conjunto de Terminación AI2351, opera...

Código: 7400210-010

Manufacturer: ICS Triplex
Product No.: 7400210-010
Product Type: Módulos de montaje de terminación
Product Origin: USA
Payment:T/T, Western Union
Weight: 2420g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de conjunto de terminación Triconex 7400210-010

El Triconex 7400210-010, también catalogado como Módulo de Conjunto de Terminación AI2351, opera como un componente de hardware dedicado para conectar sensores de campo y enrutar señales físicas dentro de las redes de sistemas instrumentados de seguridad Triconex.

Especificaciones de hardware

Parámetro	Especificación
Modelo	7400210-010 (AI2351)
Marca	Triconex (Invensys)
Origen	Estados Unidos
Peso	2.42 kg
Dimensiones	2.2 cm x 40.6 cm x 39.8 cm
Temp. de operación	0 a 60 grados C
Temp. de almacenamiento	-40 a +85 grados C
Humedad relativa	5 a 95%, sin condensación
Clasificación de voltaje	24 VCC nominal (rango de 18 a 32 VCC)
Capacidad de corriente	Hasta 2 A por canal
Tipo de terminación	Terminales de abrazadera de tornillo o de resorte
Tipo de aislamiento	Aislamiento galvánico
Arquitectura del sistema	Interfaz de redundancia modular triple (TMR)
Certificación de seguridad	Cumple con IEC 61508 SIL 3

Aislamiento de señal redundante modular triple

El hardware incorpora aislamiento galvánico integrado en todas las rutas de terminación para asegurar la integridad de la señal entre los bucles de cableado de campo y la placa posterior del sistema. Cuando se combina con módulos de entrada analógicos o digitales Triconex activos, esta interfaz mecánica conserva la arquitectura de Triple Redundancia Modular (TMR) 2oo3 al dividir los bucles físicos entrantes en rutas paralelas aisladas para una votación de diagnóstico independiente. Este diseño cumple con los criterios IEC 61508 SIL 3, lo que impone una ejecución de estado a prueba de fallos a través de ranuras de chavetero mecánicas integradas que evitan físicamente la inserción incorrecta del módulo y el desajuste del bucle en el panel de terminales.

Preguntas frecuentes

P: ¿Cómo garantiza este conjunto de terminación el aislamiento galvánico entre los bucles de campo y la placa posterior del host?

R: La placa contiene barreras de aislamiento físico a bordo para cada grupo de terminales. Estas barreras impiden que las sobretensiones de modo común y las corrientes de bucle de tierra originadas por los sensores de campo se propaguen a la electrónica central del módulo de entrada Triconex.

P: ¿Es este conjunto de terminación capaz de manejar reemplazos en caliente de los módulos de E/S asociados?

R: Sí. La configuración del hardware permite extraer o insertar módulos de E/S Triconex activos en la ranura del chasis correspondiente en línea sin desconectar los terminales de cableado de campo ni interrumpir los bucles de señal adyacentes en la interfaz del conjunto.

P: ¿Qué umbrales de corriente rigen los canales de terminal de entrada en esta placa?

R: Cada canal individual está diseñado para tolerar una carga de corriente continua de hasta 2 A, dependiendo de los parámetros exactos de la tarjeta de entrada analógica o digital activa emparejada.

Guías de instalación en campo

Montaje y puesta a tierra del gabinete: Fije los tornillos de seguridad del conjunto directamente a los rieles del panel del sistema designados. Confirme que el marco de la placa base haga contacto directo con la toma de tierra principal de cobre de baja impedancia de la planta para disipar las sobretensiones estáticas y de corriente inducida.
Longitud de pelado del cable del terminal: Pele el aislamiento del conductor de campo de acuerdo con las especificaciones de la abrazadera del terminal. Inserte el cable desnudo completamente en el conjunto de abrazadera de tornillo o de resorte hasta que quede firmemente asentado, luego apriete los terminales para evitar contactos sueltos en condiciones de alta vibración.
Ajuste del pasador de chavetero mecánico: Verifique las posiciones de las llaves de alineación mecánica en la base del conjunto antes de activar el módulo principal de E/S. Este chavetero físico evita la inserción de hardware incompatible en la huella del cableado.
Políticas de separación de bucles: Dirija los cables de alimentación de campo de alta potencia en conductos de cables distintos, lejos de las líneas de señal de bajo voltaje terminadas en este conjunto para limitar la diafonía y la interferencia electromagnética.
