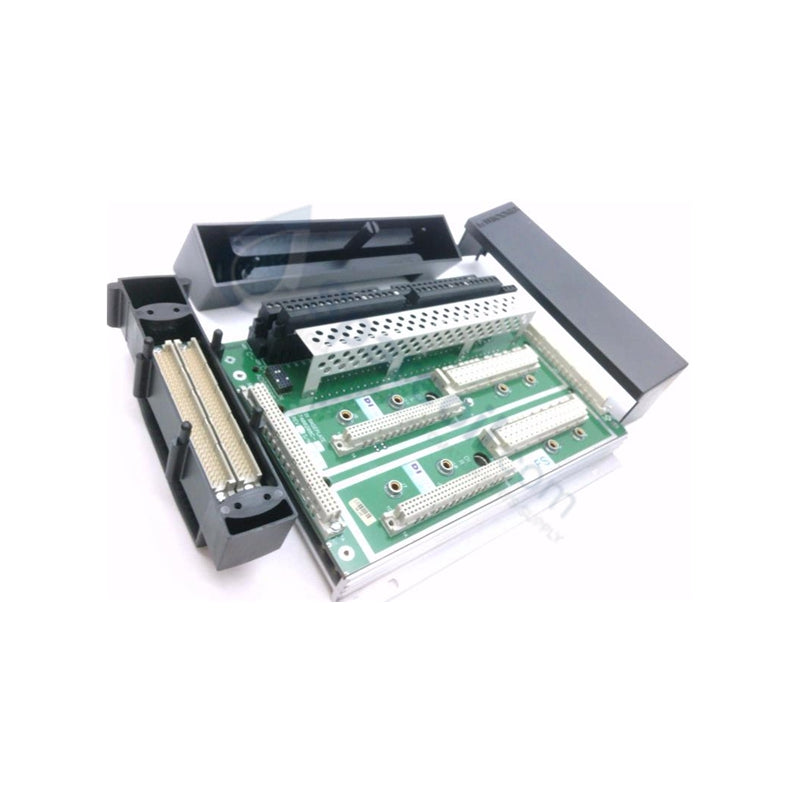

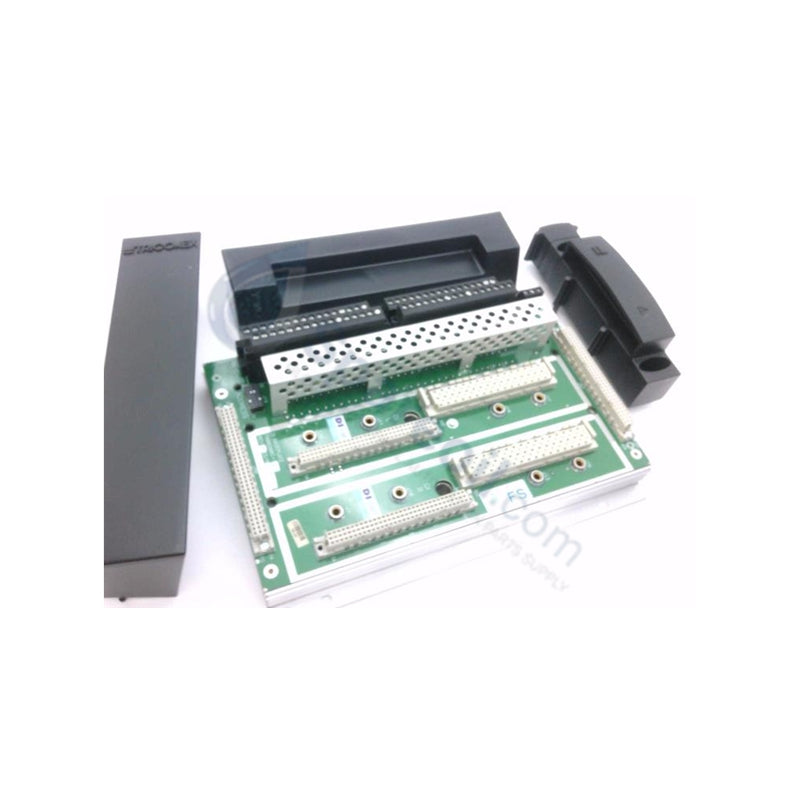

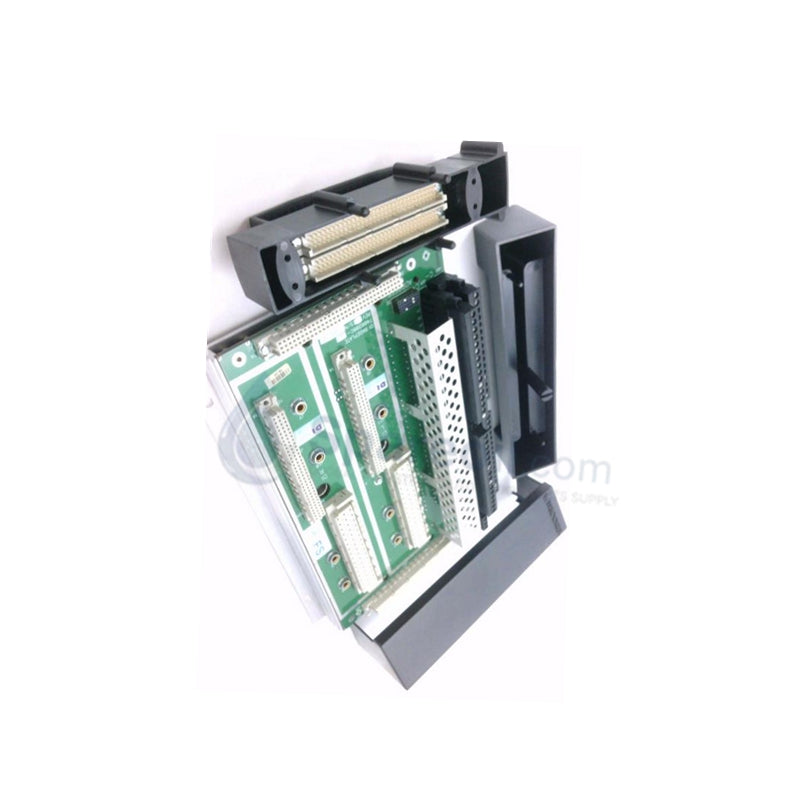

Módulo de conjunto de terminación Triconex 7400208C-020

El Triconex 7400208C-020, también catalogado como el Módulo de terminador externo de entrada digital 7400208C-020 (DI2301), funciona como un componente de hardware dedicado para la ejecución de la interfaz de cableado de campo dentro de las redes del sistema instrumentado de seguridad Triconex.

Especificaciones de hardware

Arquitectura de seguridad redundante modular triple

El hardware incorpora vías de aislamiento galvánico de alta integridad para asegurar un intercambio continuo de datos entre los sensores de campo, los actuadores y las redes internas de la placa posterior. Al dividir las señales de terminales de entrada y salida en distintos canales paralelos, el módulo mantiene la arquitectura de redundancia modular triple (TMR) 2oo3 exigida por los estándares de seguridad IEC 61508 SIL 3. Los rieles de llave mecánica integrados impiden físicamente la inserción cruzada incorrecta del módulo, lo que garantiza una terminación adecuada de la línea de señal. El diseño eléctrico pasivo mitiga el ruido de modo común interno y evita que los picos de voltaje externos comprometan la lógica de procesamiento central durante las funciones instrumentadas de seguridad.

Preguntas frecuentes

P: ¿La sustitución en caliente en línea de los módulos de E/S conectados interrumpe el cableado de campo en esta base?

R: No. El conjunto de terminación retiene todos los conductores físicos de campo en los bloques de abrazadera de tornillo o de resorte, lo que permite a los usuarios extraer y reemplazar los módulos de E/S activos de los rieles de ranura sin causar caídas de señal ni requerir la desconexión del cable de campo.

P: ¿Cuáles son los parámetros de voltaje de entrada permitidos en las interfaces del bloque de terminales?

R: La placa opera bajo un umbral nominal de 24 VDC, tolerando un rango de corriente continua de entre 18 VDC y 32 VDC sin dañar los componentes internos de aislamiento galvánico.

P: ¿Cuántos canales activos puede enrutar simultáneamente esta estructura de conjunto de base mecánica?

R: La capacidad coincide con el módulo de E/S Triconex emparejado específico, que normalmente enruta hasta 32 o 64 canales con un umbral de corriente de trayectoria independiente que no excede los 2 A por canal.

Pautas de instalación en campo

• Fijación del panel del chasis: Monte la base del conjunto directamente en el subpanel del gabinete designado utilizando el hardware de montaje especificado. Apriete todos los sujetadores de retención a las especificaciones industriales estándar para asegurar una base mecánica rígida.
• Conexión a tierra de baja impedancia: Asegure una correa de conexión a tierra de cobre de baja impedancia desde el terminal de conexión a tierra del marco de la base a la barra de conexión a tierra principal de la instrumentación de la planta para establecer una vía de disipación estática efectiva.
• Método de terminación del conductor: Pele las cubiertas del cableado de campo según los requisitos de profundidad del bloque de terminales. Asiente los conductores de cobre desnudos completamente en los receptáculos de abrazadera de tornillo o de resorte, verificando que no queden hilos sueltos que se extiendan a terminales adyacentes.
• Separación de conductos de señal: Dirija los bucles de señal analógica y los cables de control digital de bajo voltaje a través de conductos de cableado independientes y conectados a tierra, completamente segregados de las líneas de distribución eléctrica de alta potencia para minimizar la inducción electromagnética.
