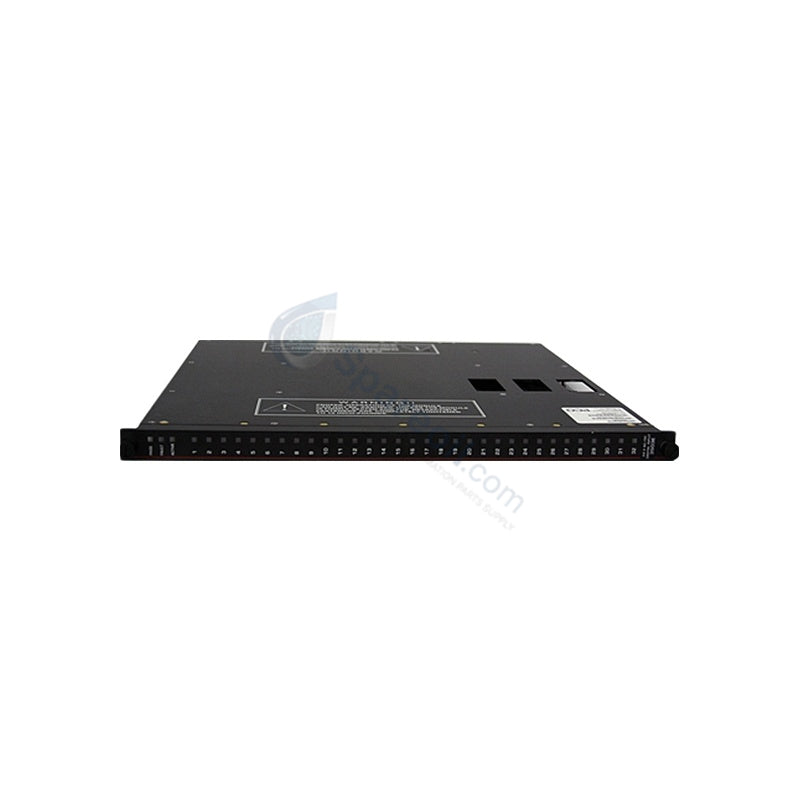

Módulo de entrada digital Triconex 3503E

Módulos de entrada digital TMR ICS Triconex 3503E

Módulos de entrada digital TMR ICS Triconex 3503E

Disponibilidad: 20 Quedan en stock

Módulo de Entrada Digital Triconex 3503E Configurado para monitorear entradas digitales de varios dispositivos de campo en sistemas instrumentados de...

Código: 3503E

Manufacturer: ICS Triplex
Product No.: 3503E
Product Type: Módulos de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de Entrada Digital Triconex 3503E

Configurado para monitorear entradas digitales de varios dispositivos de campo en sistemas instrumentados de seguridad, el Triconex 3503E (Módulo de Entrada Digital 3503E) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Parámetro	Especificación
Modelo	3503E
Marca	Triconex
Origen	Estados Unidos
Peso	0.9kg
Dimensiones	Tamaño estándar de módulo de chasis Tricon
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	Dependiente de la placa base del sistema
Entradas	32 entradas, comunes en grupos de 8
Rango de frecuencia de entrada	CC o 47 a 63 Hz
Rango de entrada recomendado	20 a 42.5 VCC
Voltaje máximo	42.5 VCA/VCC
Código de color	Rojo oscuro
Certificación de seguridad	Conforme a IEC 61508 SIL 3

Redundancia modular triple y ejecución de estado a prueba de fallos

La arquitectura del módulo incorpora un diseño de votación redundante modular triple (TMR) 2oo3 estructural para ejecutar una adquisición de señal continua y tolerante a fallos. Tres ramas de microprocesador independientes muestrean las señales de campo entrantes simultáneamente, ejecutando una comparación de bits a nivel de hardware y una votación de señal para enmascarar fallos de componentes de un solo punto. Esta arquitectura satisface plenamente las demandas de IEC 61508 SIL 3, lo que obliga a una transición inmediata a un estado a prueba de fallos designado si los bucles de seguimiento internos informan desviaciones de canal irresolubles. Las vías de aislamiento galvánico integradas aíslan las redes lógicas internas del sistema de los transitorios del circuito de campo, evitando que las sobretensiones de modo común interrumpan los bucles lógicos de seguridad.

Preguntas frecuentes

P: ¿Cómo ejecuta el módulo las configuraciones de agrupación y puesta en común de entradas para los canales de campo?

R: El módulo aloja 32 circuitos de entrada digital distintos divididos mecánicamente en cuatro grupos de ocho canales cada uno, con cada clúster octal compartiendo una línea de retorno común dedicada para optimizar la infraestructura de cableado de terminales.

P: ¿Puede el 3503E procesar perfiles de señal de corriente alterna, así como bucles de corriente continua?

R: Sí. Las vías de acondicionamiento de entrada operan en espectros de corriente continua (CC) y corriente alterna (CA), procesando frecuencias que van de 47 Hz a 63 Hz dentro de los parámetros de umbral de voltaje designados.

P: ¿Qué sucede con los bucles de proceso activos durante las operaciones de mantenimiento en caliente?

R: La infraestructura TMR redundante permite el intercambio en caliente en línea de un módulo degradado. La retención de las conexiones físicas de los terminales de campo garantiza que la sustitución del módulo activo no cause tiempo de inactividad del sistema ni pérdida de la validación de la señal de seguimiento de entrada.

Pautas de instalación en campo

Colocación de la ranura del chasis: Verifique las guías de chavetero mecánicas correctas en el riel del chasis para alinear correctamente el conector DIN multipin trasero antes de guiar el módulo a su asiento completo.
Bloqueo del retenedor del módulo: Asegure firmemente los tornillos de mariposa superior e inferior de la placa frontal del módulo en el marco del chasis para mantener una presión de contacto uniforme de los pines de la placa posterior y la integridad de la conexión a tierra.
Terminación del blindaje del cable: Conecte las trenzas de blindaje del cable de señal de entrada externo directamente a la barra de tierra de instrumentación del gabinete utilizando un esquema de conexión de un solo punto para suprimir la interferencia electromagnética ambiental.
Separación de la trayectoria del conductor: Dirija los grupos de cableado de señal del módulo de color rojo oscuro dentro de canales de panel de bajo voltaje dedicados separados de las líneas de distribución de alta potencia para eliminar la inducción de diafonía.
