DS200TCCAG1BAA Tarjeta de control analógico GE

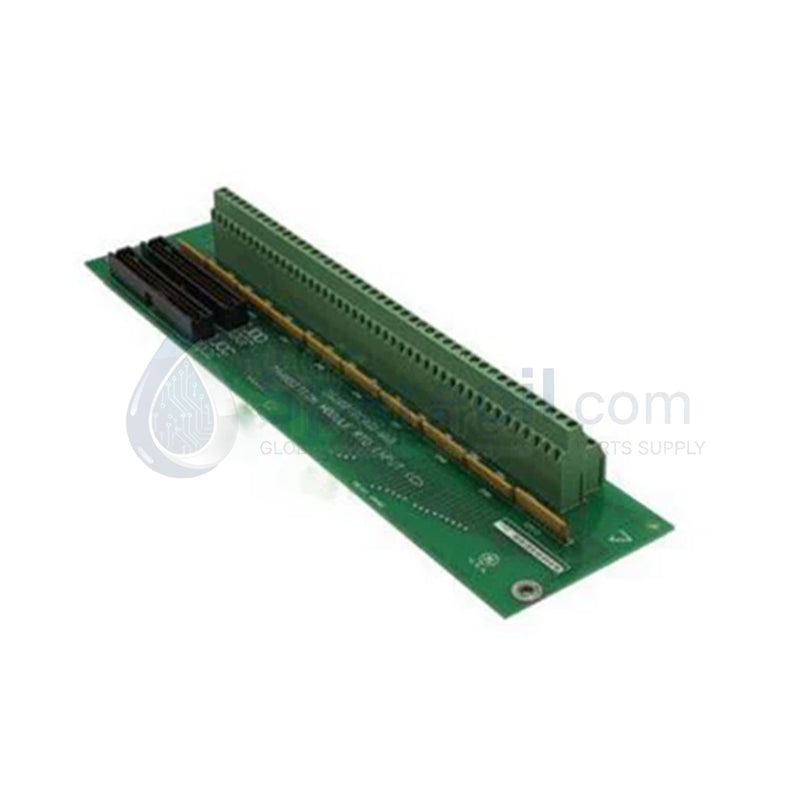

Módulo de entrada analógica DS200TCCAG1BAA GE Speedtronic Mark V

Módulo de entrada analógica DS200TCCAG1BAA GE Speedtronic Mark V

Disponibilidad: 10 Quedan en stock

Tarjeta TCCA GE DS200TCCAG1BAA Speedtronic Mark V La GE DS200TCCAG1BAA, también catalogada como la tarjeta analógica de control de accionamiento...

Código: DS200TBCAG1AAB

Manufacturer: GE Fanuc
Product No.: DS200TBCAG1AAB
Product Type: Módulos de Entrada Analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Tarjeta TCCA GE DS200TCCAG1BAA Speedtronic Mark V

La GE DS200TCCAG1BAA, también catalogada como la tarjeta analógica de control de accionamiento y E/S DS200TCCA, funciona como un componente de hardware dedicado para el procesamiento de señales analógicas de alta velocidad dentro de las redes del sistema de control de turbinas Speedtronic Mark V. La unidad utiliza microprocesadores de alta velocidad integrados, dispositivos lógicos programables (PLD) y módulos de firmware EEPROM/PROM con zócalo para procesar las entradas de los sensores de turbina en tiempo real y emitir comandos de control a través de estructuras de bus internas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	DS200TCCAG1BAA
Marca	GE (General Electric)
Origen	EE. UU.
Peso	0,34 kg
Dimensiones	11,5 pulg x 8,2 pulg
Temperatura de funcionamiento	0 °C a +55 °C
Consumo de energía	Energía suministrada a través del bus de backplane interno Mark V
Arquitectura del sistema	Compatible con redundancia modular triple (TMR) (núcleos , , )
Conectores	2 cabezales de cable plano JCC/JDD de 50 pines
Procesador/Lógica	Microprocesador de 16/32 bits integrado y PLD
Diagnóstico	LED de estado integrados para el latido del sistema y la verificación de fallas

Velocidad de comunicación del bus de backplane y control determinista

La DS200TCCAG1BAA se interconecta directamente con el bus de backplane central Mark V para mantener una alta velocidad de comunicación del bus de backplane y una ejecución en tiempo real de los bucles de control críticos. A través de las interfaces de cable plano JCC y JDD de 50 pines, la tarjeta intercambia valores analógicos y palabras de diagnóstico con las tarjetas de E/S circundantes sin latencia de bus. Los dispositivos lógicos de estado sólido manejan el filtrado de señales y la programación de tareas directamente en la capa de hardware, lo que garantiza una ejecución determinista en configuraciones de arquitectura TMR redundantes.

Preguntas frecuentes

P: ¿Cómo se manejan las actualizaciones de firmware en la tarjeta DS200TCCAG1BAA?

R: El firmware reside en chips EPROM/PROM con zócalo en la placa de circuito. La actualización o el reemplazo del firmware del sistema requiere el intercambio de estos chips de memoria físicos mientras la energía de la sección del rack Mark V está aislada.

P: ¿Puede esta tarjeta funcionar en un núcleo de control Mark V de redundancia modular triple (TMR)?

R: Sí, la tarjeta está diseñada para su instalación directa en las ubicaciones de los núcleos , , o del panel Speedtronic Mark V para admitir esquemas de control redundantes con votación de hardware.

P: ¿Qué precauciones son necesarias al conectar los cables planos JCC y JDD de 50 pines?

R: Los técnicos de campo deben asegurarse de desenergizar completamente el rack antes de conectar los cables planos para evitar cortocircuitos en los pines y daños por descarga estática a los circuitos PLD integrados.

Pautas de instalación en campo

Siga estos pasos clave de instalación física y eléctrica al montar o reemplazar la tarjeta en un rack Mark V:

Desenergice todas las fuentes de alimentación que alimentan el núcleo del rack de control Mark V objetivo y aplique los procedimientos de bloqueo/etiquetado antes de tocar los componentes internos.
Use una muñequera conectada a tierra al marco de la carcasa metálica para evitar daños por descarga electrostática a los delicados componentes lógicos CMOS.
Alinee los bordes de la placa de circuito con los rieles guía del panel y deslice el conjunto firmemente en su lugar hasta que los conectores del backplane encajen completamente.
Acople con cuidado los conectores del cable plano JCC y JDD de 50 pines, verificando que los clips de bloqueo encajen sin forzar la alineación de los pines.
Asegure los tornillos de retención frontales para conectar a tierra el marco de la tarjeta al plano de tierra del chasis del gabinete, luego restaure la energía y verifique los indicadores LED integrados para una señal de latido normal.
