Descripción general del producto

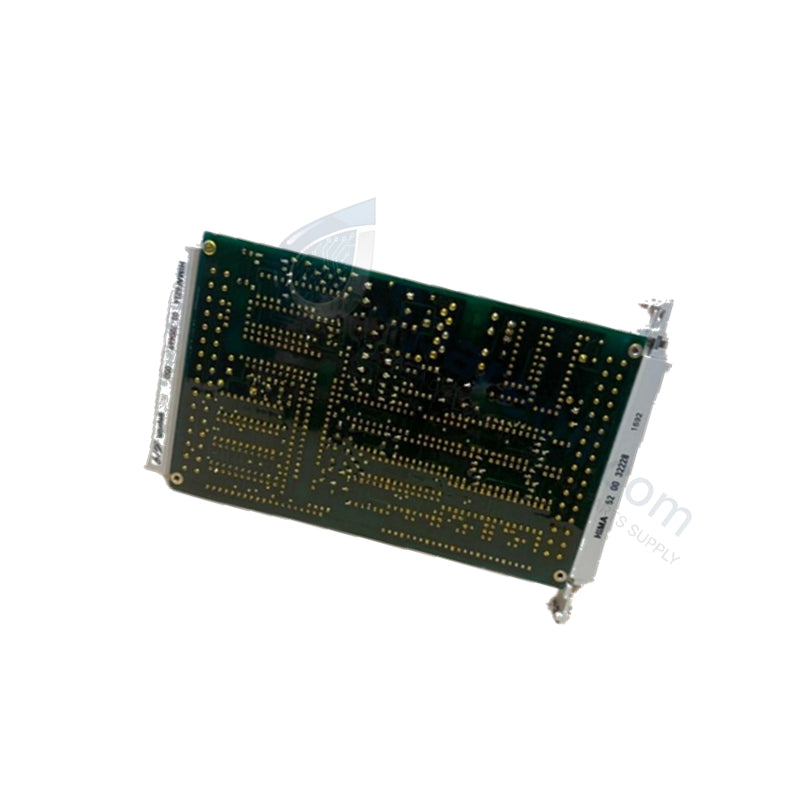

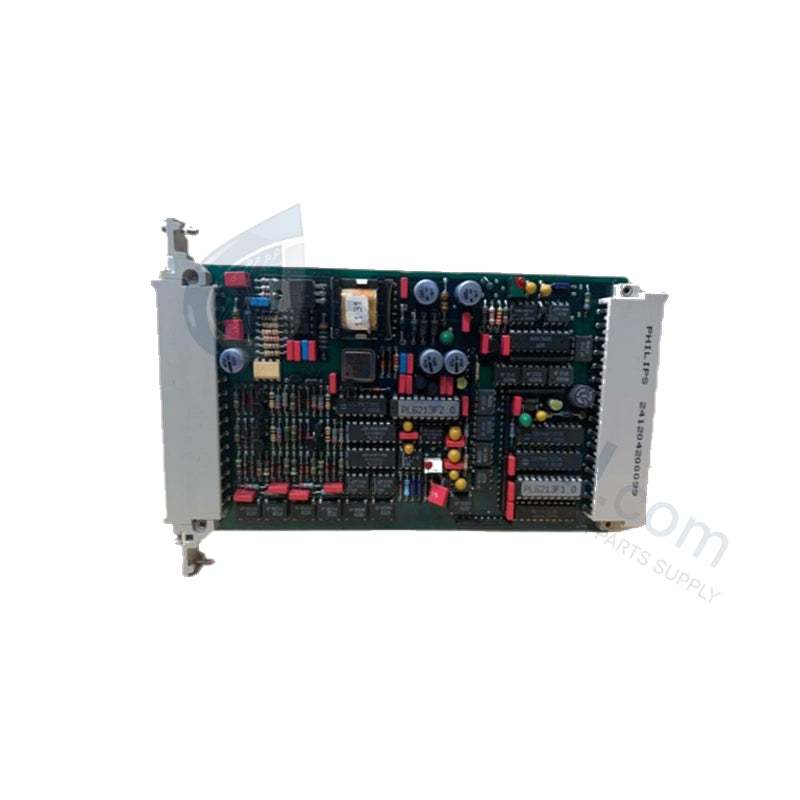

El HIMA F6214 funciona como un módulo de entrada analógica de 16 canales de alta densidad y alta integridad diseñado para sistemas instrumentados de seguridad (SIS). Este componente captura señales paramétricas precisas y en tiempo real de transmisores y sensores a nivel de campo, incluidos transmisores de presión críticos, elementos de temperatura y medidores de flujo. Al enrutar los datos de campo a través de 16 canales aislados, el módulo proporciona la base de diagnóstico central para arquitecturas de apagado de emergencia (ESD), sistemas de gestión de quemadores (BMS) e instalaciones de seguridad de procesos de alta disponibilidad que funcionan en plataformas HIMA HIMax y HIQuad X.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F6214

• Designación del producto: Módulo de entrada analógica

• Nivel de certificación de seguridad: IEC 61508 SIL3 / Cumple con IEC 61511

• Densidad de canales: 16 canales de entrada analógica aislados

• Tensión nominal de alimentación del módulo: 24 VCC

• Formatos de señal de entrada compatibles: 0 a 20 mA, 4 a 20 mA, -10 V a +10 V

• Resolución analógica-digital: 12 bits

• Precisión de la medición: Más o menos 0.1 por ciento del rango completo

• Cobertura de diagnóstico objetivo: Detección de rotura de línea, monitoreo de cortocircuitos, seguimiento de circuitos abiertos

• Configuraciones de disponibilidad: Admite mapeo redundante de racks de E/S

• Característica de mantenimiento: Capacidad de conexión en caliente en vivo sin interrupción del sistema

• Consumo de energía interna del módulo: Aproximadamente 6 vatios

• Límites de temperatura de funcionamiento: -20 a +60 grados Celsius

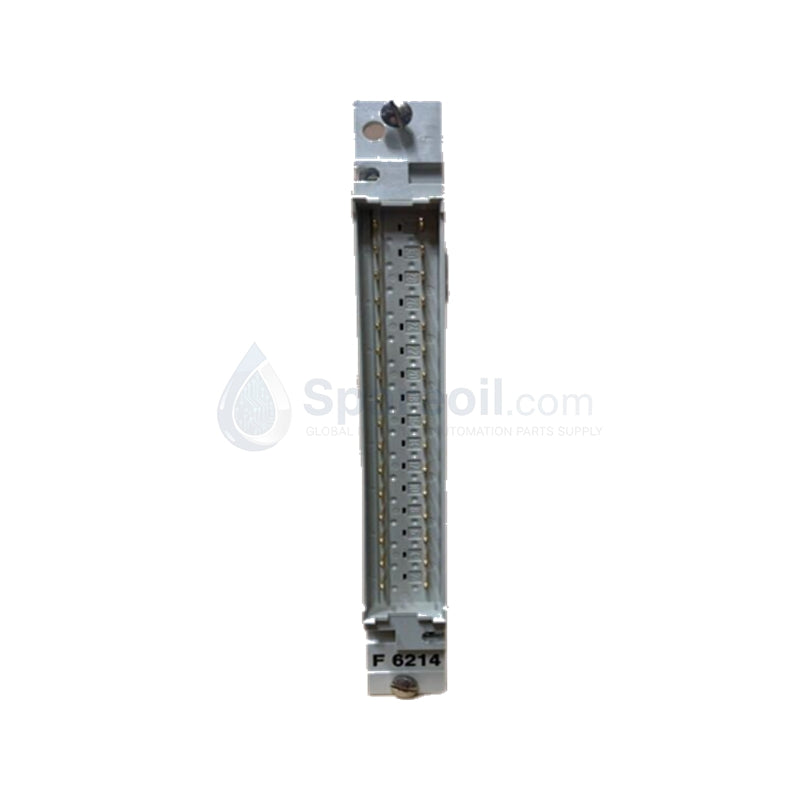

• Perfil de asignación de espacio: Ranura de subrack compacta de 4 TE de ancho

• Dimensiones físicas netas: 2.5 cm x 12.7 cm x 20.3 cm

• Masa unitaria neta: 0.1 kg a 0.3 kg (dependiendo de la conexión del bloque de terminales)

• País de producción: Alemania

• Estado del stock del equipo: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

El aislamiento de alta densidad protege los procesadores centrales

El F6214 incorpora 16 canales individuales, galvánicamente aislados, en una única ranura de chasis de 4 TE. Esta densa elección de ingeniería permite a los constructores de control agregar extensos conjuntos de sensores sin desperdiciar valioso espacio en el backplane. El aislamiento de canal independiente evita que los bucles de tierra eléctricos severos, los picos de conmutación de alto voltaje y la diafonía entre canales migren a la lógica de procesamiento central, protegiendo la integridad general de la señal en todo el chasis de seguridad.

Escaneo continuo de bucles y detección automática de fallas

El hardware de procesamiento interno monitorea las métricas del bucle las 24 horas del día, evaluando las entradas de corriente y voltaje en busca de excepciones fuera de los límites. La tarjeta identifica instantáneamente un cable roto (rotura de línea) o una cubierta de cable aplastada (cortocircuito de campo) al rastrear las desviaciones de los límites operativos estándar de 4-20 mA o 10 V. Esta cobertura de diagnóstico activa envía bits de falla predictivos directamente al controlador de seguridad maestro, mostrando advertencias de estado locales antes de que una falla del sensor en el campo pueda enmascarar una emergencia de proceso real.

El servicio en vivo no intrusivo comprime el MTTR

La capa física de intercambio en caliente permite a los técnicos extraer y reemplazar un módulo directamente en un backplane en vivo sin cortar la energía del sistema ni desconectar los bucles de procesamiento paralelos. Los pines de acoplamiento escalonados chapados en oro establecen el potencial de tierra y registran la sincronización interna del bus lógico antes de conectar los rieles principales de 24 VCC. Esta arquitectura evita caídas de voltaje, reduce el tiempo medio de reparación (MTTR) a minutos y mantiene las unidades de proceso aguas abajo armadas y activas durante las rutinas de mantenimiento.

Preguntas frecuentes

• ¿Puede el HIMA F6214 procesar señales de corriente y voltaje simultáneamente en diferentes canales? Sí. El módulo admite configuraciones de canal flexibles, lo que permite a los diseñadores de sistemas mezclar entradas de bucle de presión de 4-20 mA en ciertos canales con señales de indicador de posición de -10 V a +10 V en otros. Debe configurar los parámetros de cada canal individualmente dentro del entorno de programación de HIMA para que coincidan con las características específicas de salida del transmisor de campo.

• ¿Cómo reacciona el módulo si un cable de sensor se rompe en el campo? El F6214 utiliza una capa de prueba de diagnóstico interna que monitorea los umbrales mínimos del circuito (como el desplazamiento de 4 mA en configuraciones de 4-20 mA). Si un cable de campo se rompe, la corriente cae a 0 mA, lo que obliga al módulo a registrar una falla de rotura de línea, actualizar el registro de estado del procesador central y activar el estado de seguridad preasignado para ese bucle de seguridad específico.

• ¿Este módulo de entrada funciona de forma segura cuando se instala en gabinetes de control independientes sin un marco HIMA? No. El F6214 depende de la arquitectura de bus propietaria, las redes de votación seguras y los canales de distribución de energía integrados en los backplanes HIMA HIMax y HIQuad X. No puede funcionar como una tarjeta de adquisición de datos genérica independiente ni comunicarse con racks PLC de terceros no propietarios sin el chasis portador nativo de HIMA.
