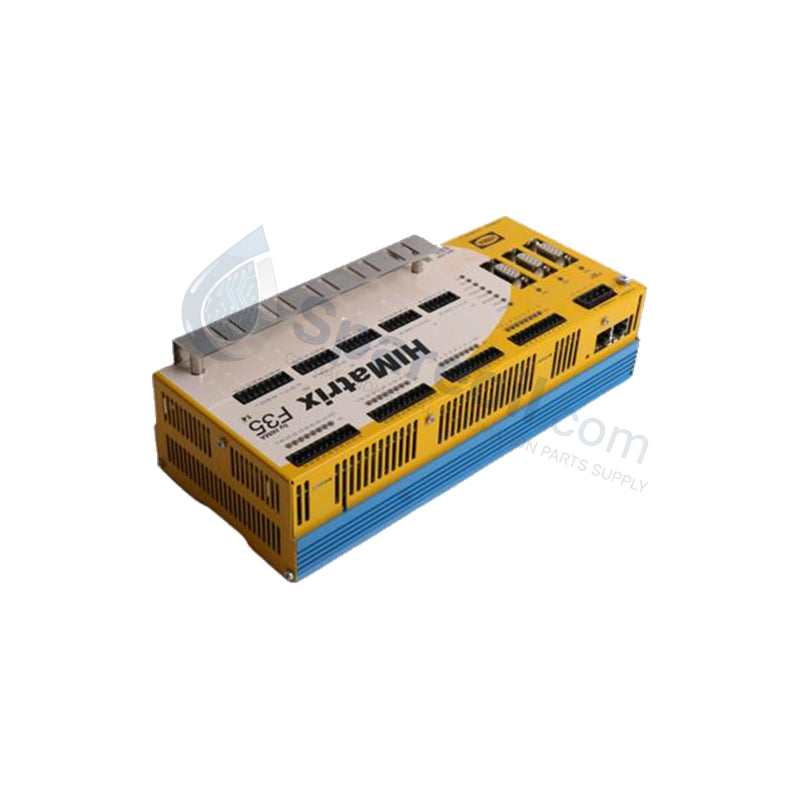

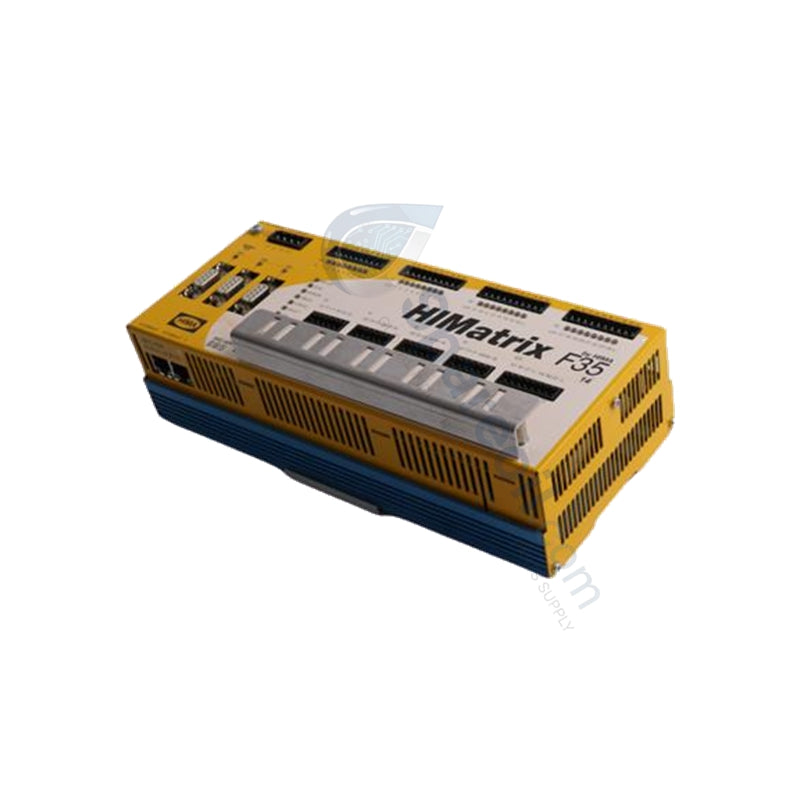

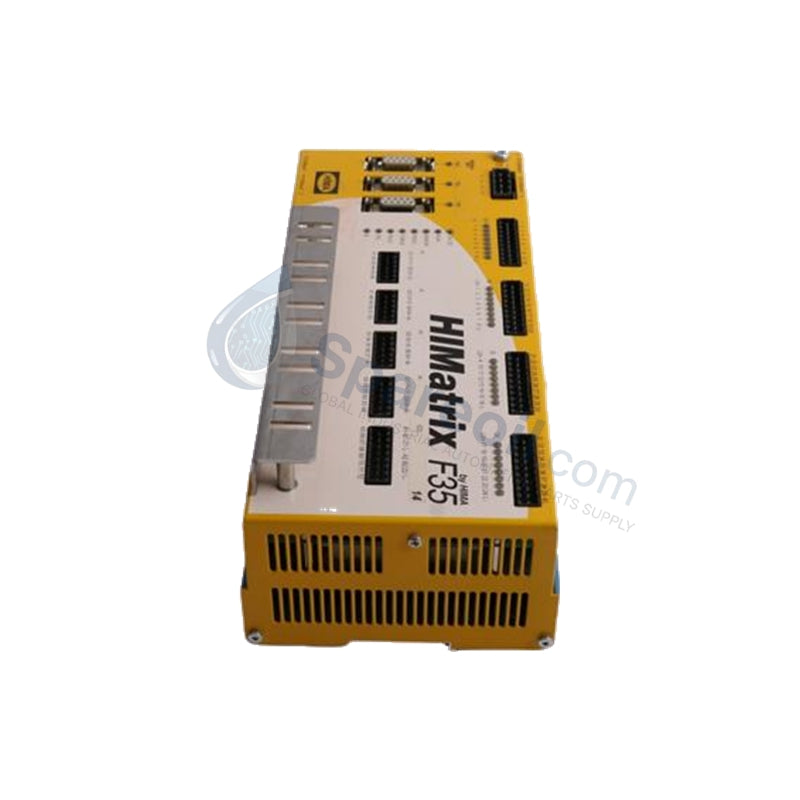

Módulo de controlador de seguridad HIMA F35 011 Planar4

El HIMA F35 011, también catalogado como el módulo de controlador relacionado con la seguridad F35 011, funciona como un componente de hardware dedicado para el procesamiento de señales de entrada/salida con diagnósticos integrados dentro de las plataformas del sistema de seguridad Planar4. El hardware establece el monitoreo de fallas de los dispositivos de campo discretos, validando la integridad de los bucles de estado seguro. Operando a través de rutas lógicas codificadas por hardware directo, la unidad procesa las demandas lógicas para controlar válvulas de cierre de emergencia aguas abajo, enclavamientos de aislamiento y bucles críticos de instrumentación de seguridad.

Especificaciones de hardware

Redundancia modular triple y ejecución de estado a prueba de fallos

El diseño funcional del F35 011 está estructurado en torno a una arquitectura de ejecución de estado a prueba de fallos para garantizar un comportamiento determinista en condiciones de falla activa. El módulo contiene subcircuitos de diagnóstico integrados que realizan rutinas continuas de comparación entre canales, imitando las propiedades de la arquitectura 2oo3 de redundancia modular triple (TMR) en el límite de procesamiento de entrada/salida. Las líneas electrónicas internas utilizan aislamiento galvánico permanente impulsado por hardware con una clasificación de hasta 1500 VCA para separar la lógica del sistema interno de las tensiones transitorias de campo externas. Si se detecta una desviación de un componente interno, un cortocircuito o una condición de circuito abierto, el dispositivo fuerza todas las salidas de conmutación activas directamente a un estado abierto desenergizado y seguro en una ventana de respuesta de 5-10 ms.

Preguntas frecuentes

P: ¿Cómo diferencia el circuito de diagnóstico integrado entre un circuito abierto del cableado de campo y un estado normal desenergizado de la lógica?

R: El F35 011 inyecta pulsos de diagnóstico de baja corriente y sub-milisegundos a través de los canales de E/S durante el funcionamiento normal. Estas señales de supervisión rastrean la impedancia de la línea sin ciclar el actuador aguas abajo, lo que permite al módulo aislar directamente una rotura de cable o un cortocircuito e informar un código de falla del canal mientras mantiene la ejecución lógica estándar.

P: ¿Cuáles son las restricciones de la fuente de alimentación del backplane al instalar varios módulos F35 011 en un rack Planar4?

R: Cada módulo requiere una asignación independiente de 150-200 mA del bus de alimentación del rack centralizado de 24 VCC. Los ingenieros del sistema deben calcular el consumo de corriente máximo colectivo de todos los subcomponentes poblados para garantizar que la fuente de alimentación principal del rack no experimente caídas de voltaje por debajo de la ventana de entrada nominal de +/-20% requerida.

P: ¿Se puede reparar en campo el fusible de protección interno de 4 A después de un disparo por sobrecorriente?

R: Sí. El módulo cuenta con un fusible reemplazable de acción lenta de 4 A integrado diseñado para proteger los componentes de contacto internos de la soldadura por alta corriente. El módulo debe aislarse y extraerse del backplane Planar4 antes de realizar el reemplazo.

Pautas de instalación en campo

• Inserción en el backplane: Deslice firmemente el módulo en las ranuras guía dedicadas de la carcasa del rack Planar4. Asegúrese de que los pines traseros chapados en oro se asienten simétricamente en el zócalo del subconjunto del backplane antes de asegurar el hardware de retención del panel frontal.
• Terminaciones de blindaje: Termine todo el blindaje de los cables de E/S digitales externos directamente en la barra colectora de tierra del chasis principal dentro del armario de distribución. No conecte a tierra el blindaje del cable en ambos extremos para evitar la formación de bucles de tierra paralelos.
• Separación de conductores: Mantenga rutas de enrutamiento físico separadas para las líneas de señalización lógica de CC de bajo voltaje y cualquier línea de conmutación de CA de alto voltaje administrada por los contactos del módulo para limitar la interferencia inductiva.
• Accesorios de la envolvente: Para las cajas de conexiones de campo que enrutan señales al rack del controlador, implemente exactamente 5 roscas de acoplamiento en todas las conexiones de conducto NPT rígidas para cumplir con las normas universales de protección contra explosiones industriales y sellado ambiental.
