Descripción general del producto

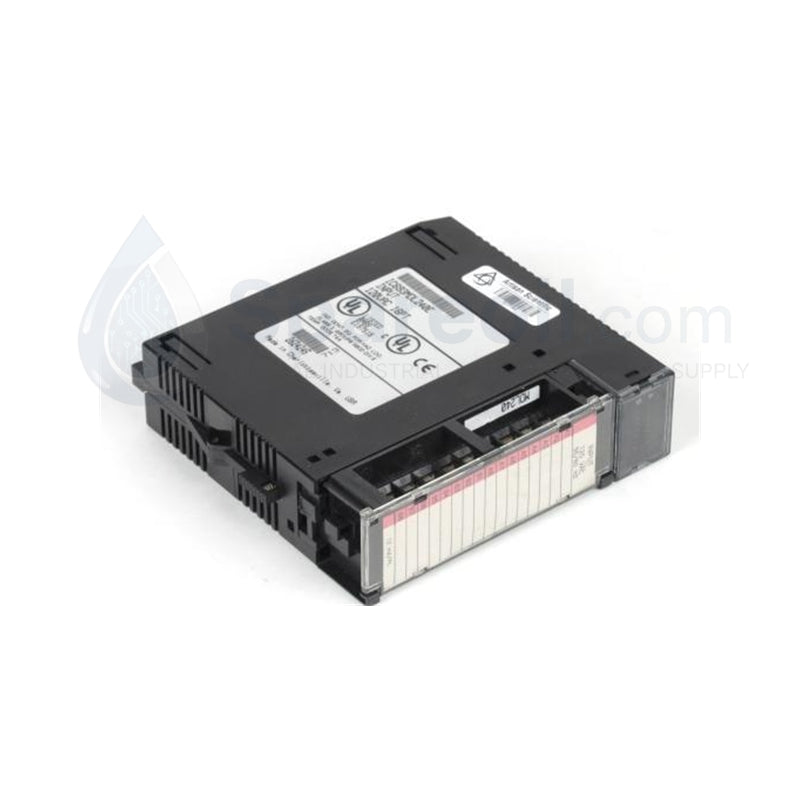

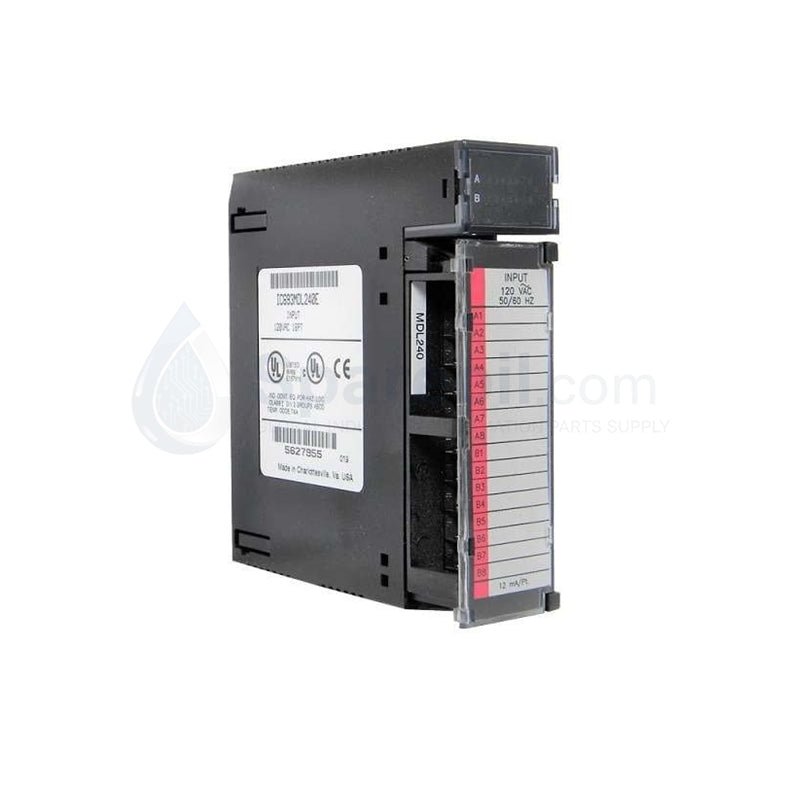

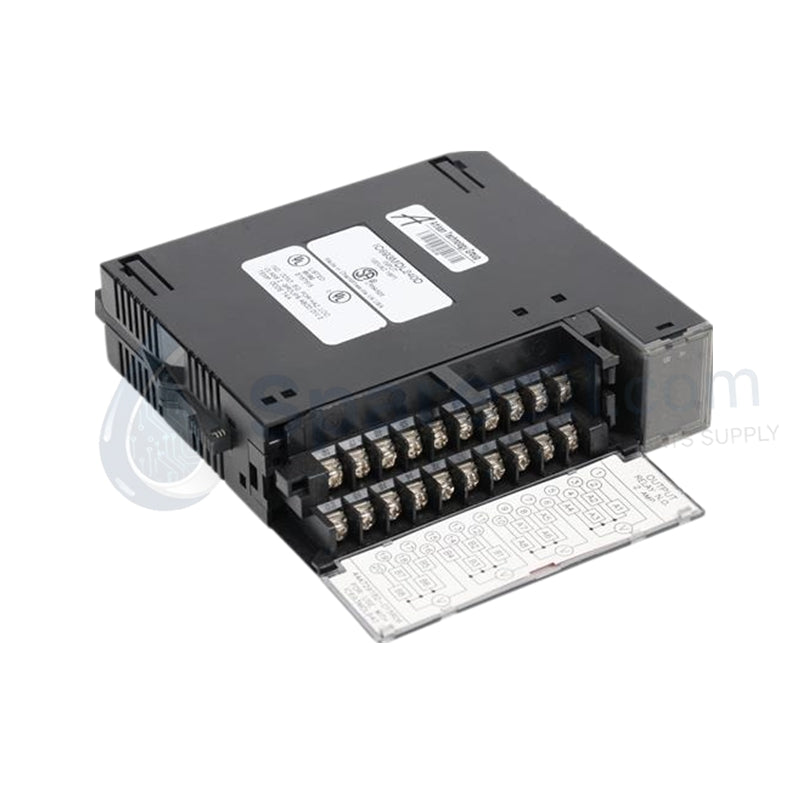

El Emerson GE Fanuc IC693MDL240 funciona como un módulo de entrada de CA discreta de 16 puntos de alta fiabilidad diseñado para la plataforma de controlador lógico programable (PLC) Series 90-30. Este componente proporciona la interfaz de alto voltaje principal para equipos de campo que operan a 120 VCA nominales, incluidos pulsadores mecánicos, interruptores de límite, interruptores selectores y contactos de relé de arranque de motor. Las instalaciones de procesamiento industrial implementan este módulo dentro de bucles de control estándar para adquirir un seguimiento de estado binario estable sin riesgo de daño eléctrico a la unidad central de procesamiento.

Especificaciones técnicas

Ventajas de ingeniería

El aislamiento óptico de alto grado previene la destrucción de la lógica central

El IC693MDL240 construye una barrera de separación física utilizando optoacopladores internos que proporcionan un aislamiento galvánico de 1500 VCA RMS entre el cableado de campo en bruto y el bus de backplane interno del PLC. Esta disposición de protección evita que la energía de sobretensión de un rayo, las patadas de inducción de los contactores de motores pesados y las fallas de neutro flotante pasen a los registros lógicos sensibles. Por diseño, el canal óptico se autosacrifica durante transitorios de voltaje severos, conteniendo el daño a la única ranura de entrada mientras preserva la costosa tarjeta de CPU.

Los filtros RC pasivos sintonizados erradican el rebote y el ruido de contacto

El hardware incorpora una red de filtrado dedicada de resistencia-condensador (RC) en cada canal de entrada para garantizar una integridad de señal absoluta. Los elementos del circuito reactivo atenúan el ruido industrial de alta frecuencia, la interferencia de radiofrecuencia (RFI) y el sangrado menor de voltaje inducido entre cables. Además, la constante de tiempo de filtro típica de 30 milisegundos bloquea activamente el rebote de contacto mecánico de equipos de microconmutación, suprimiendo disparos lógicos falsos en salas de máquinas con alta vibración.

La topología de grupo único común reduce la huella de la caja de terminales

La arquitectura de entrada conecta los 16 canales a una única línea de retorno común compartida, eliminando 15 puntos de terminales secundarios dentro de gabinetes de conexión densos. Este diseño permite a los técnicos tender cables troncales centralizados directamente al bloque de terminales frontal. Una cubierta protectora transparente encierra la cara del módulo, albergando una matriz de LED rojos individuales que se iluminan instantáneamente cuando un canal detecta un voltaje de estado activado válido, proporcionando una capacidad de resolución de problemas del bucle instantánea sin un voltímetro externo.

Preguntas frecuentes

• ¿Puede el IC693MDL240 procesar señales de control de 125 VCC dentro de paneles de centrales eléctricas?

  No. El circuito de entrada utiliza componentes reactivos sintonizados exclusivamente para ciclos de corriente alterna (CA) entre 47 Hz y 63 Hz. La conexión de señales de corriente continua (CC) evita que las etapas de filtrado capacitivo se reinicien correctamente, lo que hace que el módulo no pueda diferenciar entre un estado activado activo y un estado desactivado sin alimentación. Para aplicaciones de CC, debe elegir una tarjeta de entrada de CC discreta coincidente.

• ¿Este módulo requiere una fuente de alimentación auxiliar dentro del rack de E/S?

  No. El IC693MDL240 extrae su energía lógica directamente del bus del sistema de 5 VCC proporcionado por la unidad de fuente de alimentación de la placa base, consumiendo una pequeña porción de 90 mA. Solo necesita suministrar la línea caliente externa de 120 VCA a través de sus contactos de campo para accionar los optoacopladores de entrada cuando los interruptores se cierran.

• ¿Cómo debe abordar un técnico el cableado de campo si el LED de estado se ilumina pero los registros lógicos muestran cero?

  Este síntoma generalmente indica un registro no mapeado o una falta de coincidencia de direccionamiento dentro de su software de configuración lógica. Primero, verifique que la configuración de su software vincule la posición de la ranura de la placa base específica con el bloque de memoria de porcentaje I correcto. En segundo lugar, inspeccione el cableado común de su campo; un cable común suelto puede permitir suficiente voltaje de fuga residual para encender el LED frontal de baja corriente sin lograr borrar el umbral lógico de estado activado interno de 74 VCA.
