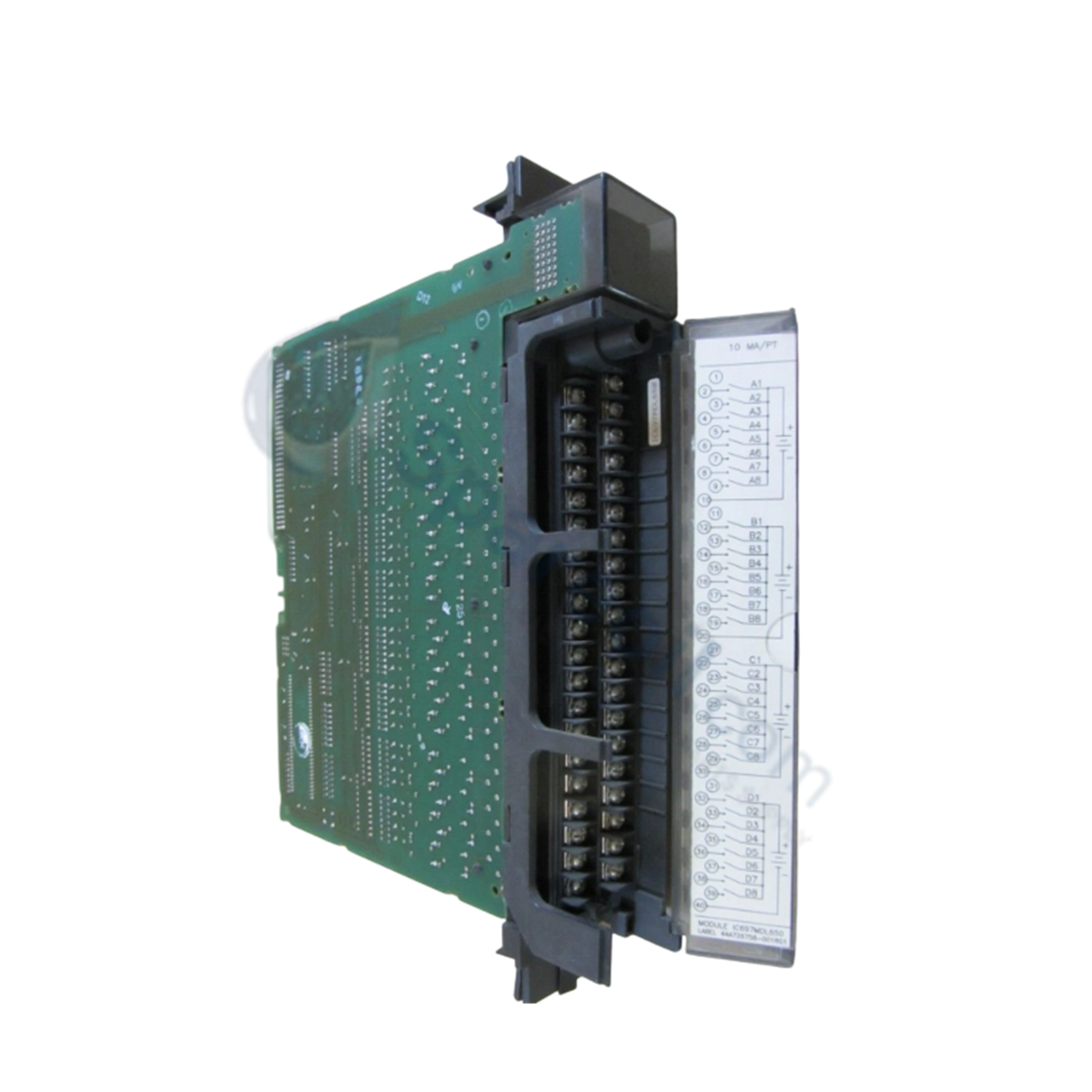

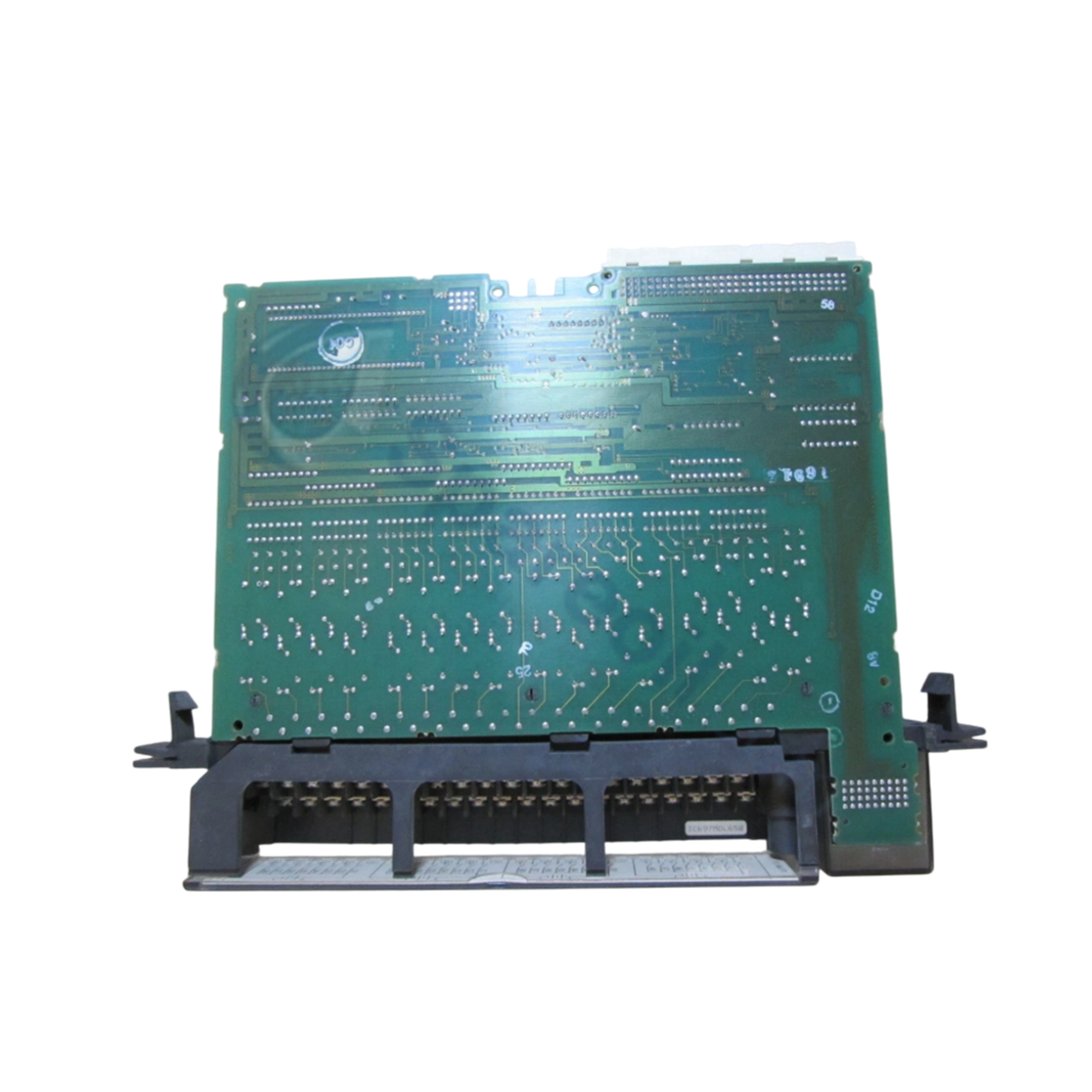

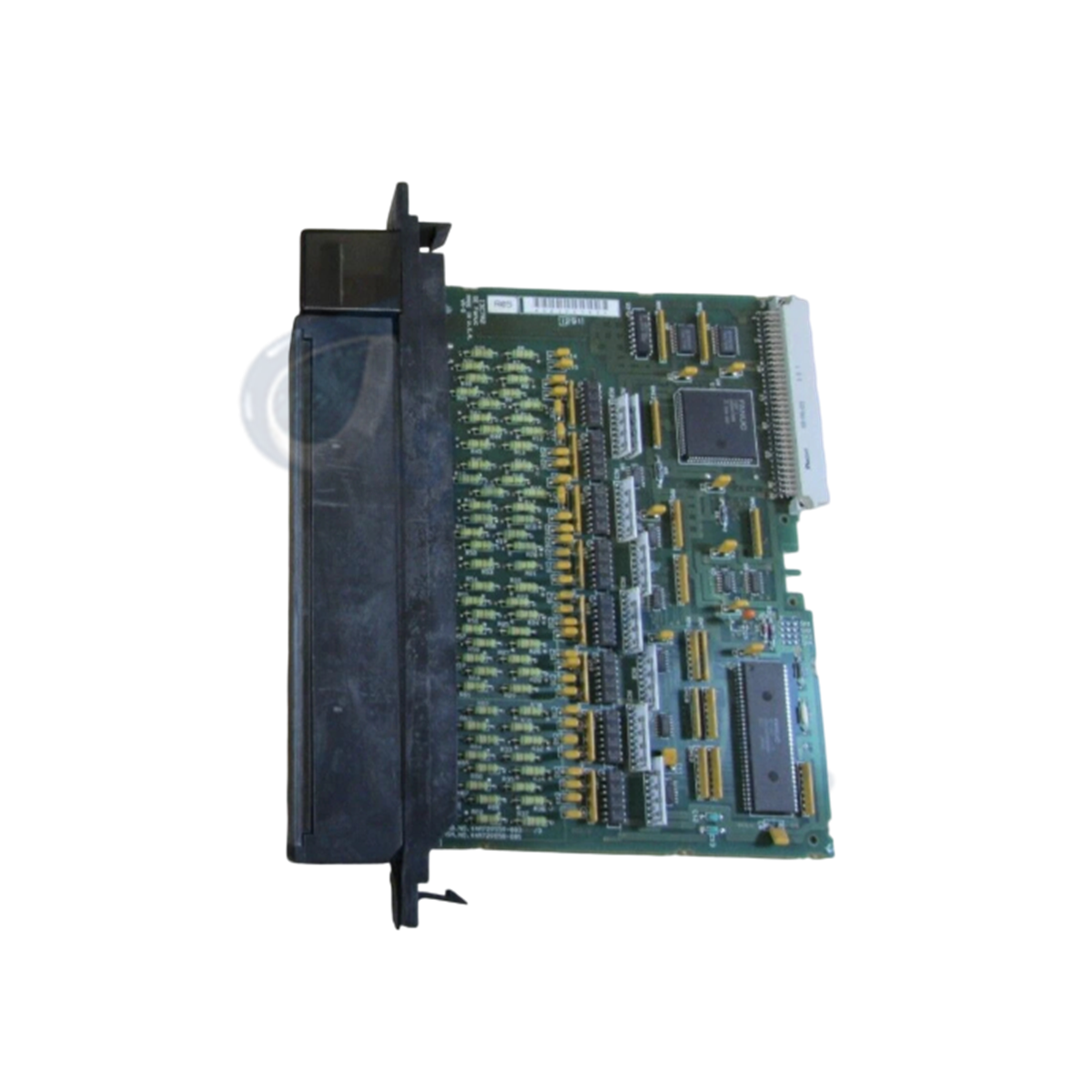

El GE IC697MDL650, también catalogado como el módulo de entrada discreta IC697MDL650, funciona como un componente de hardware dedicado para la detección de señales digitales de lógica positiva de 24 VCC dentro de las plataformas de placa base de la Serie 90-70.

Especificaciones de hardware

Parámetro Especificación
Modelo IC697MDL650
Marca GE Fanuc / Emerson Automation
Origen EE. UU.
Peso 0,94 kg (2,06 lbs)
Dimensiones Formato de módulo estándar de una sola ranura de la Serie 90-70
Temperatura de funcionamiento 0 a 60 grados C
Temperatura de almacenamiento -40 a 85 grados C
Consumo de energía 1,5 W máximo (0,3 A desde el bus interno de la placa base de 5 VCC)
Entradas 32 lógica positiva (compatibilidad con dispositivos de campo de hundimiento/fuente)
Grupos de aislamiento de entrada 4 grupos (8 puntos por grupo)
Tensión de entrada nominal 24 VCC
Rango de tensión de entrada -3 a 30 VCC
Corriente de entrada 10 mA a 24 VCC nominales
Capacidades de filtro Constantes de tiempo de filtro de entrada seleccionables
Indicadores LED de estado LED de actividad de puntos de entrada individuales

Velocidad del bus de la placa base y procesamiento de E/S determinista

El módulo admite la ejecución de escaneo de E/S en tiempo real en la arquitectura de la placa base VME de la Serie 90-70, manteniendo una velocidad óptima de comunicación del bus de la placa base y actualizaciones de E/S deterministas. El direccionamiento de software configurable elimina las configuraciones de puente físico, lo que garantiza la compatibilidad del software en las ranuras de expansión de la placa base del sistema.

Preguntas frecuentes

P: ¿Qué consumo de corriente tiene el IC697MDL650 en el bus interno de la placa base de 5 VCC?

R: El módulo requiere 0,3 A del carril de alimentación de la placa base de 5 VCC.

P: ¿Cómo se agrupan los 32 puntos de entrada en el IC697MDL650?

R: Las 32 entradas se dividen en 4 grupos aislados, con cada grupo que contiene 8 puntos de entrada discretos.

P: ¿Se requieren interruptores DIP o puentes físicos para establecer las direcciones base de E/S en este módulo?

R: No se requieren interruptores DIP o puentes físicos; las direcciones de referencia de E/S se configuran mediante utilidades de software del sistema.

Pautas de instalación en campo

  • Inserción de la placa base: Alinee los bordes de la tarjeta del módulo con las ranuras de guía del bastidor de la Serie 90-70 y presione firmemente hasta que los conectores de la placa base se asienten completamente, luego bloquee las palancas de cierre superior e inferior.
  • Cableado de campo: Conecte los cables de señal discreta de 24 VCC en el bloque de terminales, manteniendo una clara separación entre el cableado de alimentación de CC de campo y los cables de CA de alto voltaje.
  • Cableado del interruptor de proximidad: Al cablear interruptores de proximidad de CC de 3 hilos, asegúrese de que la salida del sensor cumpla con el umbral de tensión mínima de estado apagado (-3 VCC) y la especificación de corriente de estado encendido (10 mA a 24 VCC).
  • Conexión a tierra: Termine los blindajes de los cables en el terminal de tierra del bastidor o en la barra de tierra para evitar que el ruido de campo de alta frecuencia corrompa las transiciones de estado de entrada.
