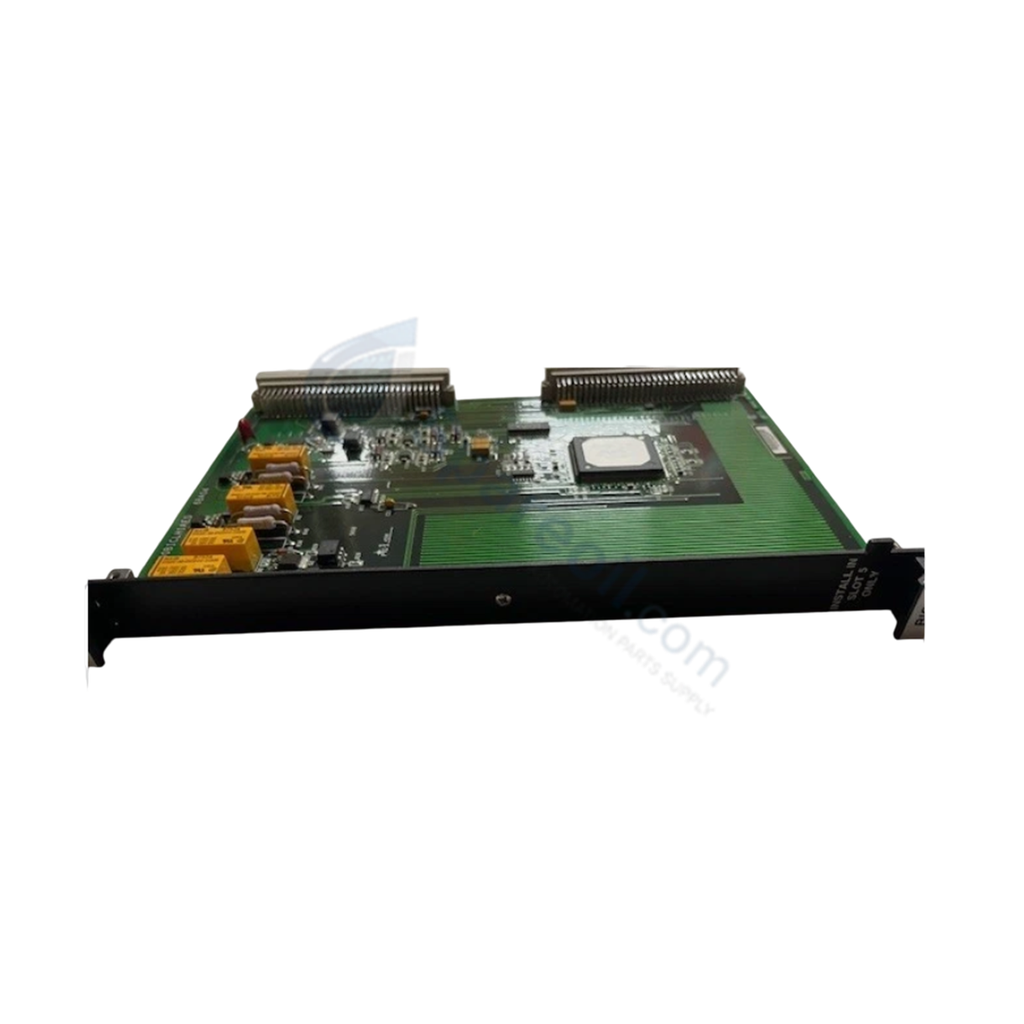

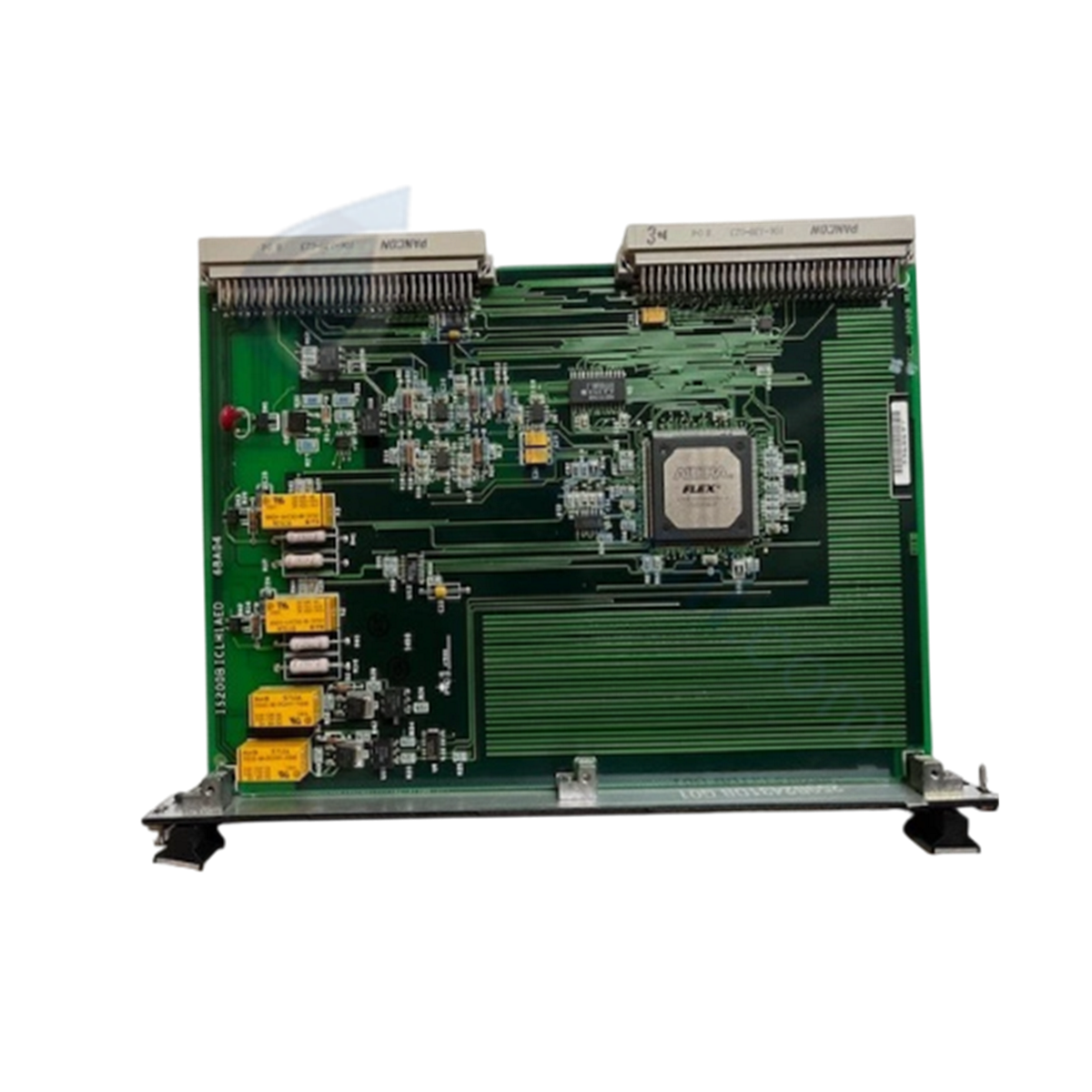

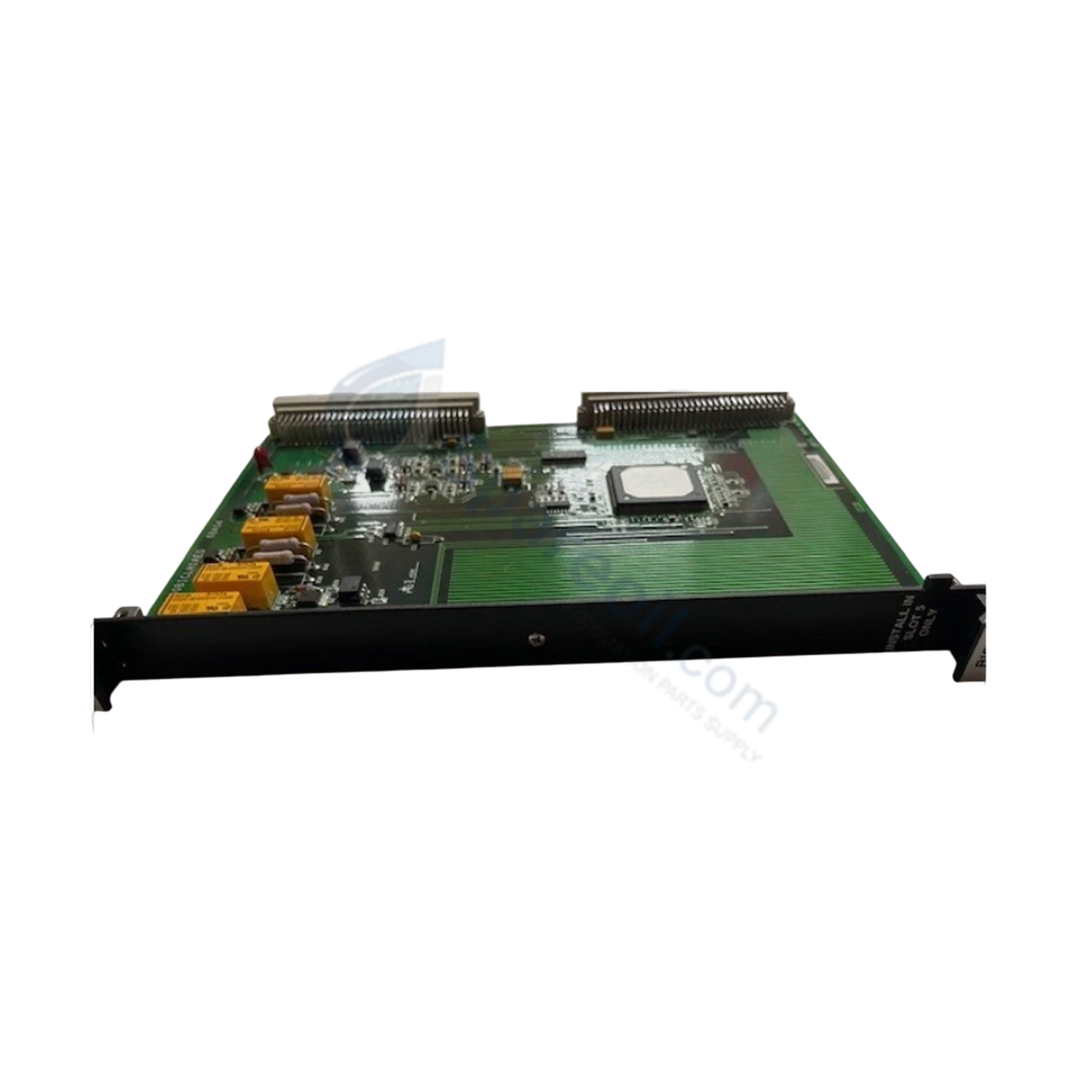

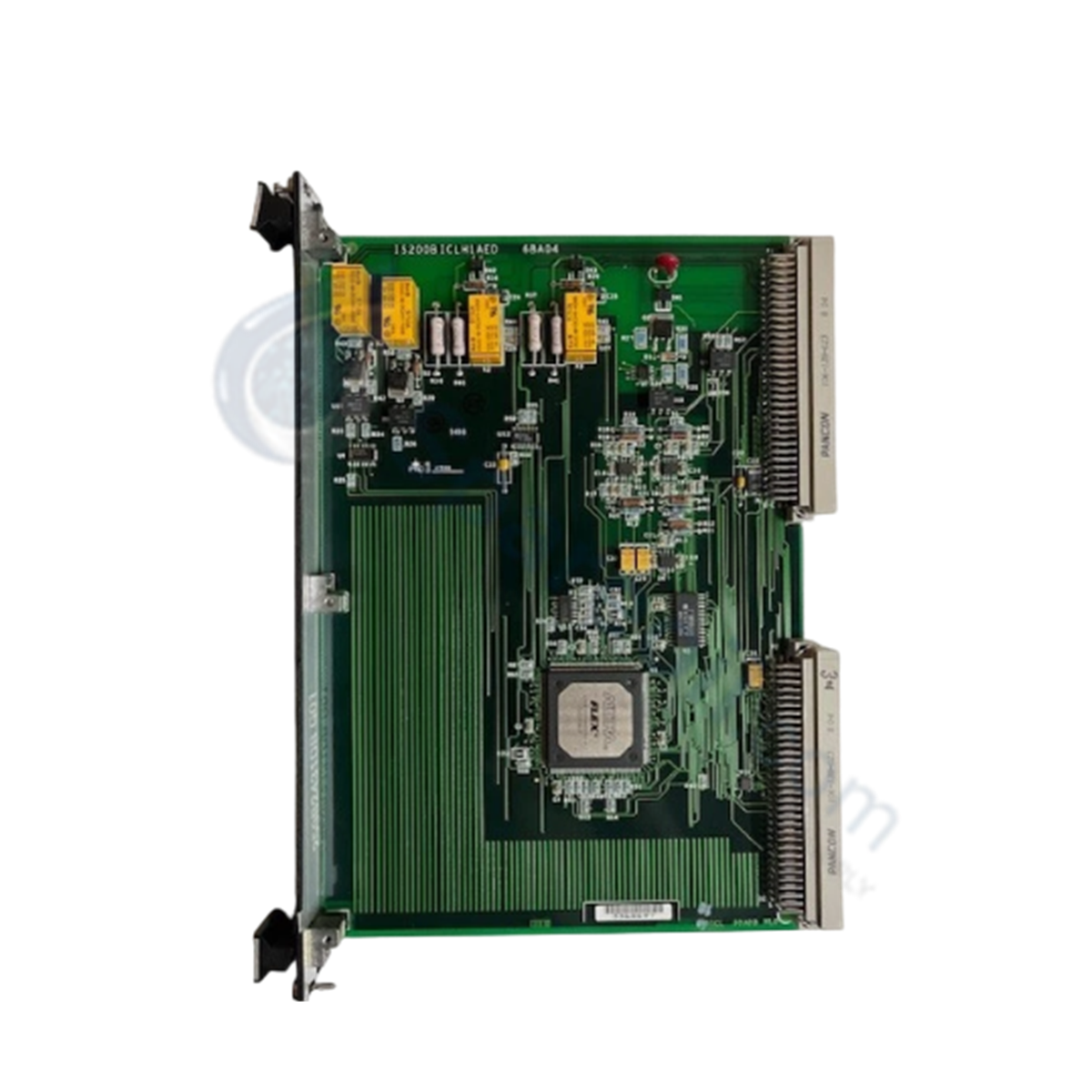

Tarjeta de interfaz de puente GE IS200BICLH1AED

GE IS200BICLH1AED Tarjeta de interfaz de puente

GE IS200BICLH1AED Tarjeta de interfaz de puente

Disponibilidad: 10 Quedan en stock

La GE IS200BICLH1AED, también catalogada como la tarjeta de interfaz de puente IS200BICL, funciona como un componente de hardware dedicado...

Código: IS200BICLH1AED

Manufacturer: GE Fanuc
Product No.: IS200BICLH1AED
Product Type: Tarjetas de interfaz de unidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La GE IS200BICLH1AED, también catalogada como la tarjeta de interfaz de puente IS200BICL, funciona como un componente de hardware dedicado para el acondicionamiento de la señal del puente y la ejecución de la interfaz dentro de los conjuntos de accionamiento de la Serie Innovation de GE. La unidad se interconecta directamente entre la placa de control principal del accionamiento y la placa de interfaz de personalidad del puente para evaluar los comandos de conmutación de modulación por ancho de pulso (PWM), procesar la telemetría de la cadena de fallos y rastrear las condiciones térmicas en el conjunto del puente de potencia.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IS200BICLH1AED
Marca	GE Industrial Systems
Origen	EE. UU.
Peso	0,45 kg
Dimensiones	16,5 cm x 11,4 cm x 2,5 cm
Temperatura de funcionamiento	-30 a 65 grados C
Consumo de energía	15 W
Serie	Innovation Series / EX2100
Acrónimo funcional	BICL
Recubrimiento de PCB	Recubrimiento conforme
Revisión funcional 1	A
Revisión funcional 2	E
Revisión de ilustraciones	D
Función principal	Control principal a interfaz de personalidad de puente

Comunicación de bus de placa base y procesamiento determinista

La IS200BICLH1AED mantiene el determinismo en el bus de placa base del accionamiento ejecutando una propagación de señal de alta velocidad entre el controlador principal y la electrónica de potencia del accionamiento. La circuitería integrada garantiza una compatibilidad precisa con el firmware flash y escala la densidad de E/S del sistema multiplexando las cadenas de fallos del panel, las entradas térmicas ambientales y los bucles de velocidad PWM en tramas de telemetría estructuradas. Esta arquitectura minimiza el retardo de propagación y mantiene una sincronización estable del controlador de puerta bajo altas frecuencias de conmutación.

Preguntas frecuentes

P: ¿Cuál es el papel funcional de la IS200BICLH1AED dentro del conjunto del accionamiento de la Serie Innovation?

R: La tarjeta sirve como interfaz de señal entre la placa de control principal del accionamiento y la placa de interfaz de personalidad del puente, gestionando el control del accionamiento PWM, la supervisión de la cadena de fallos y la detección de temperatura.

P: ¿Cómo afectan las letras de revisión funcional y de ilustraciones al reemplazo de la placa?

R: Las letras de revisión H1AED indican iteraciones específicas de hardware y de ilustraciones (revisión funcional A, E; revisión de ilustraciones D); las placas de reemplazo deben coincidir con estos parámetros de revisión para mantener la compatibilidad mecánica y de la placa base.

Directrices de instalación en campo

Manejo de descargas electrostáticas: Siempre use una pulsera antiestática conectada a tierra antes de tocar o retirar la tarjeta IS200BICLH1AED de su ranura o caja protectora.
Alineación mecánica: Alinee los conectores de borde de la tarjeta cuidadosamente con las ranuras de la placa base antes de aplicar presión de inserción para evitar la flexión de los pines o la fractura de la carcasa del conector.
Cableado y aislamiento: Dirija los cables de control de baja tensión y de cadena de fallos lejos de las barras de bus de CA/CC de alta tensión para evitar que la interferencia electromagnética se acople a las líneas de señal.
Fijación: Asegure todos los tornillos de retención en la placa frontal de la placa para garantizar una conexión a tierra adecuada del marco y estabilidad mecánica contra las vibraciones de funcionamiento.
