IS230SNRLH2A Nodo de salida de relé GE

GE IS230SNRLH2A IS230SNRL Nodos de salida de relé de la serie Mark VIe

GE IS230SNRLH2A IS230SNRL Nodos de salida de relé de la serie Mark VIe

Disponibilidad: 10 Quedan en stock

Nodo de salida de relé GE IS230SNRLH2A Mark VIe El GE IS230SNRLH2A, también catalogado como el nodo de salida de...

Código: IS230SNRLH2A

Manufacturer: GE Fanuc
Product No.: IS230SNRLH2A
Product Type: Módulos de Salida Digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

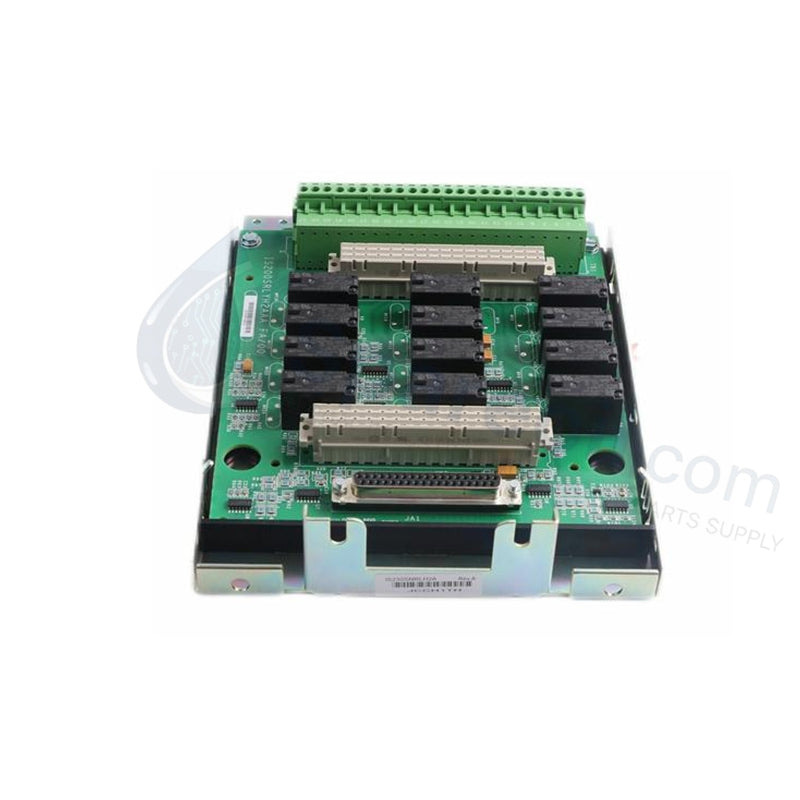

Nodo de salida de relé GE IS230SNRLH2A Mark VIe

El GE IS230SNRLH2A, también catalogado como el nodo de salida de relé IS230SNRL, funciona como un componente de hardware dedicado para la conmutación de relés electromecánicos dentro de las plataformas de control GE Mark VIe. Procesa comandos de salida digitales de los controladores centrales para ejecutar el cierre de contactos físicos a través de 12 a 16 canales de salida para válvulas solenoides, arrancadores de motor y actuadores auxiliares. Las interfaces duales 100Base-TX IONet gestionan las actualizaciones de la red Ethernet en tiempo real para mantener la sincronización continua del estado del canal en configuraciones de control redundantes simples, duales o triples.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IS230SNRLH2A
Marca	General Electric (GE)
Origen	EE. UU.
Peso	2,00 kg
Dimensiones	Dimensiones estándar del bloque modular Mark VIe
Temperatura de funcionamiento	0 a +60 °C
Consumo de energía	10 W a 15 W (dependiendo del estado)
Voltaje de entrada	24 VCC nominal (rango de funcionamiento de 18 a 30 VCC)
Canales de salida	12 a 16 canales de salida de relé
Tipo de salida	Relés electromecánicos (configuraciones Forma A y Forma C)
Clasificación de contacto	2,0 A a 24 VCC o 48 VCC (resistiva)
Interfaz de red	Puertos duales 100Base-TX RJ-45 (IONet)
Aislamiento	Aislamiento galvánico de canal a lógica
Montaje	Riel DIN estándar de 35 mm

Velocidad de comunicación del bus del backplane y compatibilidad con firmware Flash

El GE IS230SNRLH2A ejecuta sondeos de red deterministas a través de puertos IONet 100Base-TX redundantes duales conectados directamente a las unidades de procesamiento centrales Mark VIe. El hardware de comunicación interno admite la transmisión de paquetes de alta velocidad, lo que permite que las señales de activación de la bobina del relé y los diagnósticos de retroalimentación se procesen sin introducir latencia de bucle. La compatibilidad con el firmware Flash garantiza la ejecución sincronizada del estado del relé, la verificación de votación entre canales y la validación continua del estado del enlace en topologías de sistema Simplex, Dual y Redundante Modular Triple (TMR).

Preguntas frecuentes

P: ¿El módulo admite el reemplazo en línea mientras el sistema permanece encendido?

R: Sí, apague los circuitos de los terminales de salida de campo antes de realizar el mantenimiento, luego desenganche la carcasa del módulo del riel DIN de 35 mm y desconecte los cables IONet duales. El bloque de terminales de alimentación de 24 VCC dual se puede desconectar para cambiar la unidad de hardware mientras los nodos del sistema adyacentes permanecen operativos.

P: ¿Cómo maneja la lógica interna la degradación del puerto de red en IONet?

R: El controlador de red integrado monitorea continuamente la integridad de los paquetes en ambas interfaces 100Base-TX. Si se produce un fallo de enlace en el canal A primario de IONet, la unidad enruta automáticamente la ejecución de comandos y la notificación de estado a través del canal B secundario de IONet sin perder el voltaje de retención de la bobina del relé.

Pautas de instalación en campo

Monte el chasis verticalmente en un riel DIN estándar de 35 mm dentro de una caja industrial protectora NEMA 4 o IP54. Mantenga una distancia vertical mínima de 50 mm por encima y por debajo de la carcasa para permitir la disipación de calor por convección natural en el rango de temperatura ambiente de 0 a +60 °C.

Dirija el cableado de la carga de campo lejos de las rutas de comunicación de bajo voltaje para evitar interferencias electromagnéticas. Conecte la alimentación de 24 VCC y las conexiones de carga de campo utilizando conductores de cobre trenzado con ferrules de cable apretados según las especificaciones de torsión del fabricante. Conecte los cables Ethernet 100Base-TX duales a los puertos RJ-45 IONet primario y secundario. Conecte una correa de unión a tierra dedicada de baja impedancia desde el terminal de tierra del chasis directamente a la barra de bus de tierra del gabinete central antes de aplicar la alimentación de control de 24 VCC.
