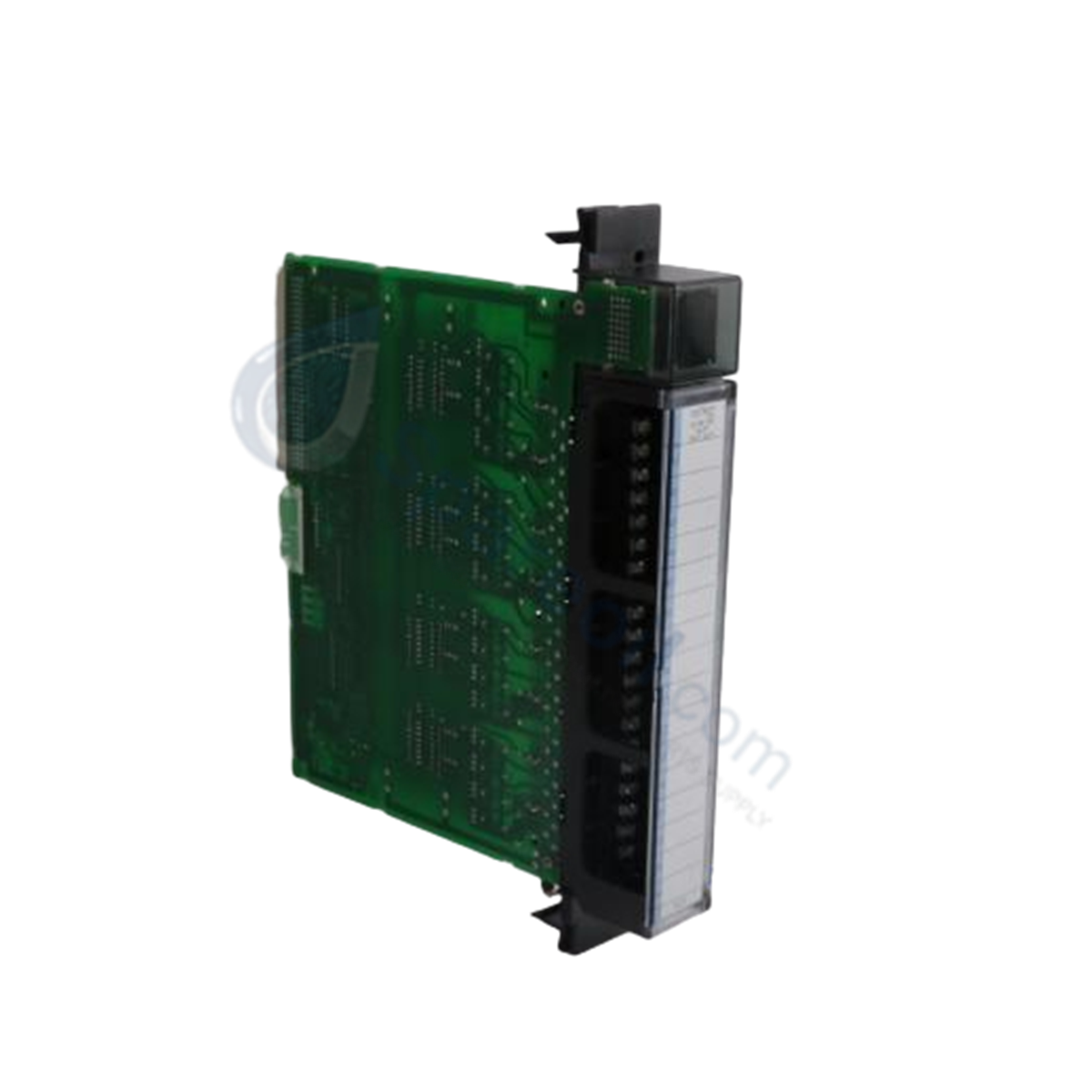

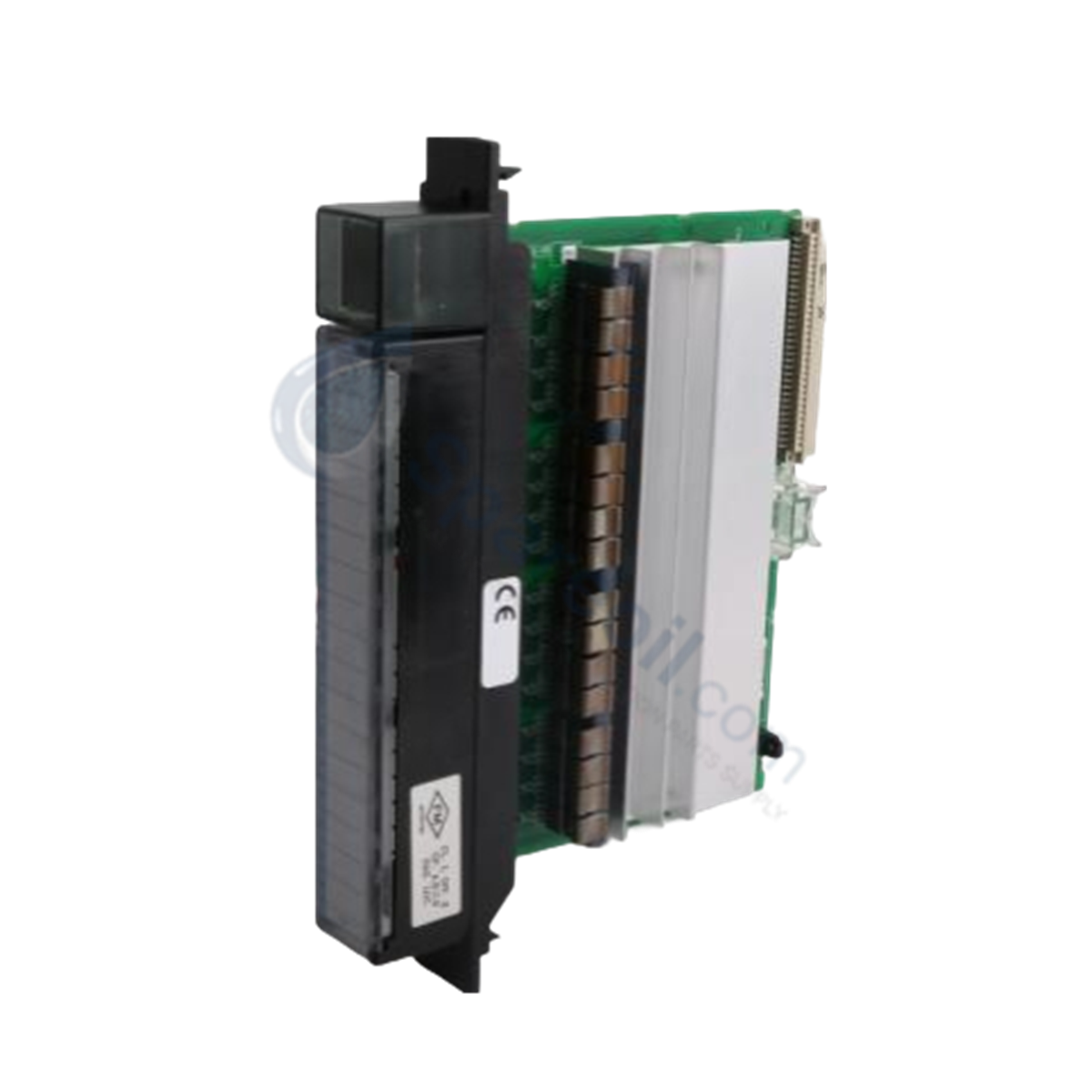

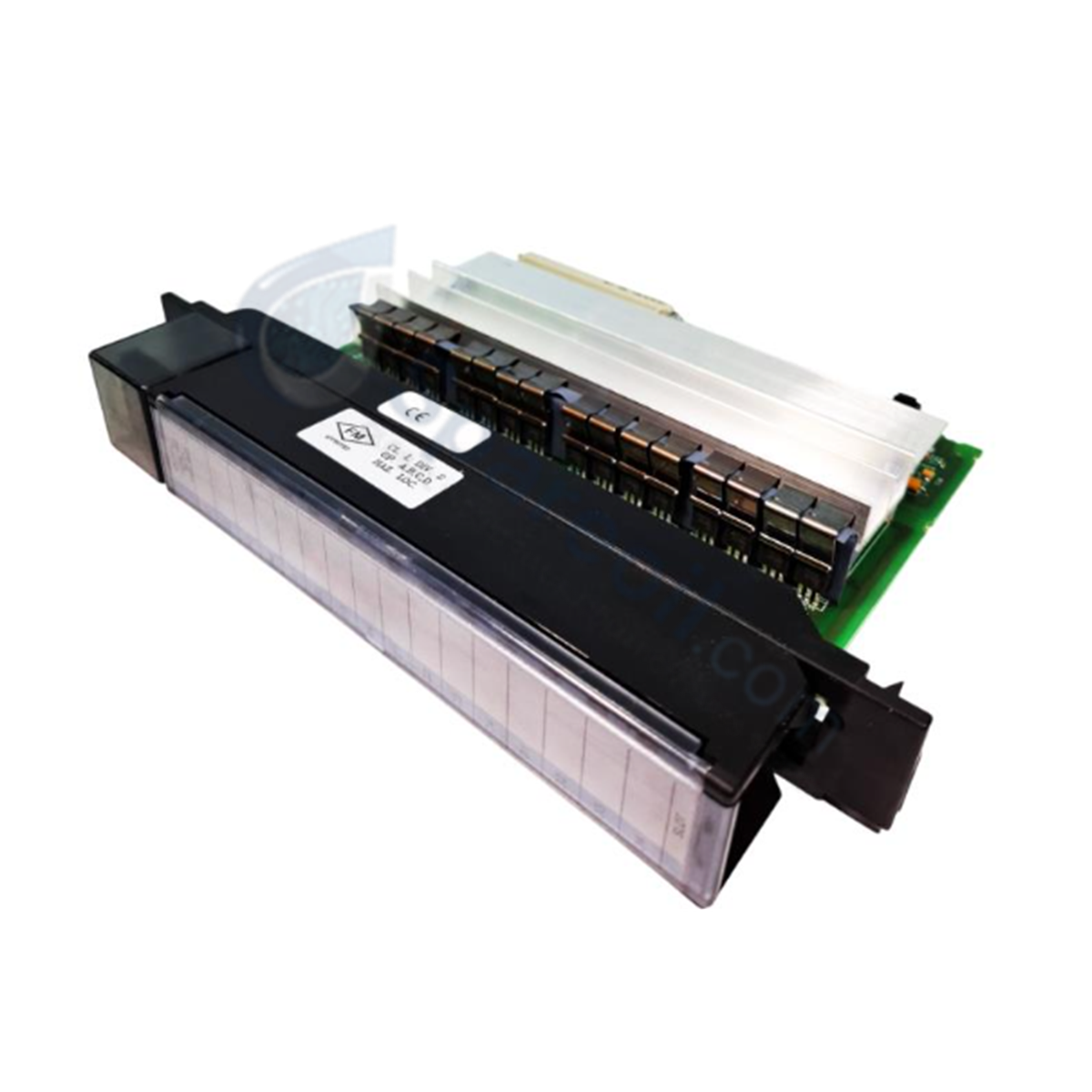

El GE IC697MDL740, también catalogado como el módulo de salida discreta IC697MDL740, funciona como un componente de hardware dedicado para la conmutación de carga de CC de estado sólido dentro de las plataformas PLC de la Serie 90-70.

Especificaciones de hardware

Parámetro Especificación
Modelo IC697MDL740
Marca GE Fanuc / Emerson Automation
Origen EE. UU.
Peso 1.11 kg (2.44 lbs)
Dimensiones Formato de módulo estándar de ranura única de la serie 90-70
Temperatura de funcionamiento 0 a 60 grados C
Temperatura de almacenamiento -40 a 85 grados C
Consumo de energía 0.75 W máximo (0.15 A del bus de placa base interno de 5 VCC)
Número de salidas 16 puntos de estado sólido
Aislamiento de grupo de salida Aislamiento óptico de 1500 V
Tensión de salida nominal 24 a 48 VCC
Rango de tensión de salida 20 a 60 VCC
Clasificación de corriente de salida 2 A por punto, 4 A por grupo de salida
Corriente de irrupción máxima 20 A máximo durante 20 milisegundos
Tiempo máximo de respuesta de encendido/apagado 2 milisegundos
Caída de tensión en estado encendido 0.8 V máximo (0.4 ohmios de resistencia)

Velocidad de comunicación del bus de la placa base y escalado de la densidad de E/S

El módulo ejecuta transiciones de estado deterministas a través de la arquitectura de la placa base de la serie 90-70, manteniendo la máxima velocidad de comunicación del bus de la placa base durante los ciclos de conmutación de salida de alta frecuencia. El mapeo de la lógica del canal a través de los 16 circuitos de salida de estado sólido preserva la alta integridad de la señal y el escalado predecible de la densidad de E/S durante la ejecución dinámica del escaneo.

Preguntas frecuentes

P: ¿Qué corriente consume el IC697MDL740 del bus de la placa base interna de 5 VCC?

R: El módulo consume 0.15 A (150 mA) del riel de alimentación de la placa base de +5 VCC.

P: ¿Cuáles son las clasificaciones máximas de corriente de salida continua por punto y por grupo?

R: Cada punto de salida individual admite hasta 2 A de corriente de carga continua, con un límite de grupo total de 4 A.

P: ¿Cuál es el tiempo máximo de respuesta para los cambios de estado en los canales de salida?

R: Los circuitos de salida de estado sólido tienen un tiempo máximo de respuesta de encendido y apagado de 2 milisegundos.

Pautas de instalación en campo

  • Inserción del módulo: Alinee la placa de circuito del módulo con las guías de la tarjeta superior e inferior de la ranura de la placa base de la serie 90-70 y presione firmemente hasta que los conectores de la placa base encajen completamente, asegurando los pestillos de retención superior e inferior.
  • Cableado de campo: Conecte la fuente de alimentación de campo de 20 a 60 VCC y las cargas discretas al bloque de terminales. Asegúrese de que se instalen fusibles externos por grupo para proteger los controladores de salida de sobrecorrientes sostenidas.
  • Supresión de carga inductiva: Instale diodos de retorno externos a través de cargas de CC inductivas (como bobinas de relé o solenoides) para suprimir los transitorios de voltaje y evitar la degradación del controlador de salida.
  • Conexión a tierra del blindaje: Asegúrese de que los comunes de la fuente de alimentación de campo y el blindaje del cable estén unidos a una barra de tierra central de baja impedancia para evitar la propagación de ruido a través de la placa base.
