Placa de E/S digital y TC combinada UR8HH GE

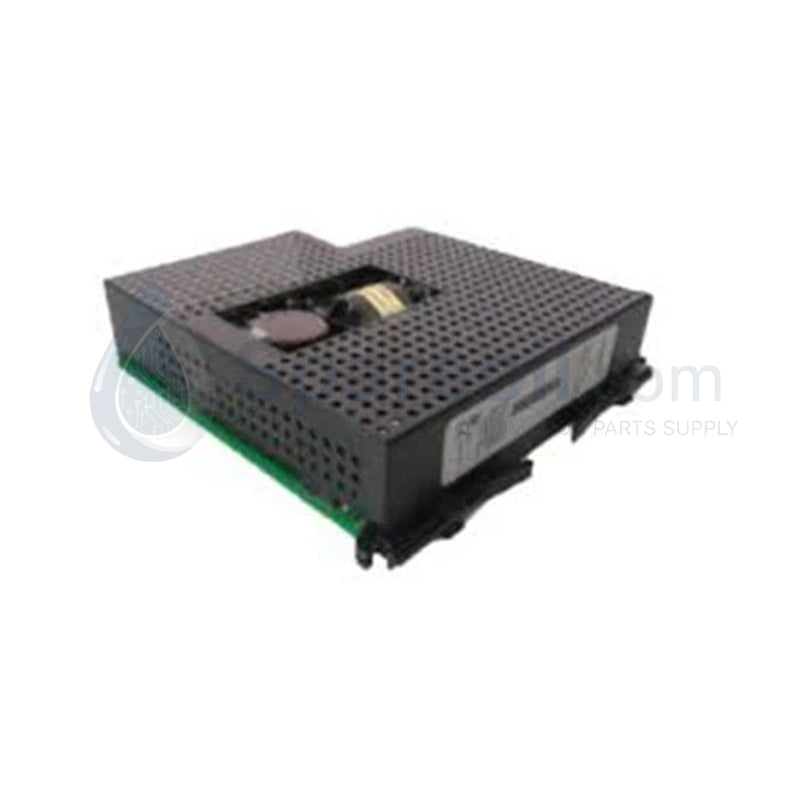

Módulo de E/S digital del relé universal Multilin GE UR-8HH

Módulo de E/S digital del relé universal Multilin GE UR-8HH

Disponibilidad: 10 Quedan en stock

Módulo combinado de E/S digitales y TC de relé universal UR8HH de GE El GE UR8HH, también catalogado como el...

Código: UR8HH

Manufacturer: GE Fanuc
Product No.: UR8HH
Product Type: Módulos de relé de protección
Product Origin: USA
Payment:T/T, Western Union
Weight: 2270g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo combinado de E/S digitales y TC de relé universal UR8HH de GE

El GE UR8HH, también catalogado como el módulo combinado de E/S digitales y TC/TV UR-8HH, funciona como un componente de hardware dedicado para la detección de transformadores de corriente de alta densidad y el control de disparo discreto dentro de las plataformas de relé universal (UR) de GE Multilin. El módulo captura entradas de señal de TC trifásicas y de tierra mientras monitorea simultáneamente 16 líneas de entrada digital ópticamente aisladas y controla 8 contactos de relé de salida Form-C de alta capacidad.

Desglose de sufijos y matriz de modelos

Número de pieza base	Sufijo de pedido	Función principal	Canales de entrada	Canales de salida
UR8HH	UR-8HH	Módulo combinado de E/S digitales y TC	4 canales de TC (3 fases, 1 tierra) + 16 entradas digitales ópticamente aisladas	8 salidas de relé Form-C

Especificaciones de hardware

Parámetro	Especificación
Modelo	UR8HH
Marca	GE Multilin (General Electric)
Origen	EE. UU.
Peso	2,27 kg
Dimensiones	170 mm x 105 mm x 32 mm
Temperatura de funcionamiento	-40 °C a +85 °C
Consumo de energía	Energía suministrada a través del bus de plano posterior UR interno
Clasificación de entrada de TC	3 fases + 1 tierra (nominal de 1 A o 5 A, seleccionable por software)
Entradas digitales	16 canales ópticamente aislados (24 VCC a 250 VCC)
Salidas de relé	8 Form-C (10 A a 250 VCA / 30 VCC)
Rigidez dieléctrica	2 kV CA durante 1 minuto (E/S a tierra)

Velocidad de comunicación del bus de plano posterior y control determinista

El módulo UR8HH se comunica con el módulo de proceso central a través del bus de plano posterior de alta velocidad Universal Relay, manteniendo una alta velocidad de comunicación del bus de plano posterior durante los algoritmos de disparo de protección de subciclo. Los convertidores analógico-digitales internos procesan las formas de onda de corriente de fase y tierra de forma sincrónica, transmitiendo datos de muestreo brutos a través del bus interno sin latencia. Esta interfaz de red determinista permite a la unidad de procesamiento del relé procesar las condiciones de corriente diferencial o sobrecorriente y activar los contactos de salida Form-C en milisegundos.

Preguntas frecuentes

P: ¿Se puede cambiar la clasificación de corriente secundaria del TC en el campo sin modificación de hardware?

R: Sí, la clasificación nominal del TC de 1 A o 5 A para los canales de fase y tierra se selecciona directamente a través del software de configuración del firmware del relé, lo que no requiere cambios físicos en los puentes de la placa.

P: ¿Cuál es la clasificación de aislamiento entre los terminales de entrada digital y el bus de plano posterior interno?

R: Las entradas digitales cuentan con aislamiento óptico con una rigidez dieléctrica de 2 kV CA durante 1 minuto entre los terminales de campo y la tierra del sistema.

P: ¿Este módulo de expansión es de conexión en caliente mientras el chasis del relé universal está energizado?

R: No, los ingenieros de campo deben aislar y desenergizar completamente el chasis del relé y cortocircuitar los circuitos secundarios del TC externos antes de retirar o insertar el módulo.

Pautas de instalación en campo

Siga estos procedimientos estandarizados al instalar o reemplazar el módulo en un chasis Universal Relay 6U:

Desenergice la fuente de alimentación del chasis del relé y aplique bloques de cortocircuito a todos los circuitos secundarios de TC activos conectados a los terminales traseros del módulo.
Alinee los bordes de la placa UR8HH con la ranura guía de la tarjeta 6U de destino en el marco del chasis Universal Relay.
Deslice la tarjeta suavemente en la ranura hasta que el conector del borde trasero encaje firmemente en el zócalo del bus de plano posterior.
Apriete los tornillos de mariposa de retención superior e inferior en la placa frontal para garantizar la continuidad de la tierra del chasis y la estabilidad mecánica.
Conecte los cables de corriente del TC, el cableado de campo de entrada digital y los cables de control de salida Form-C de acuerdo con el mapa del bloque de terminales del panel, manteniendo el cableado de señal de CA separado de los cables de control de CC.
