Descripción general del producto

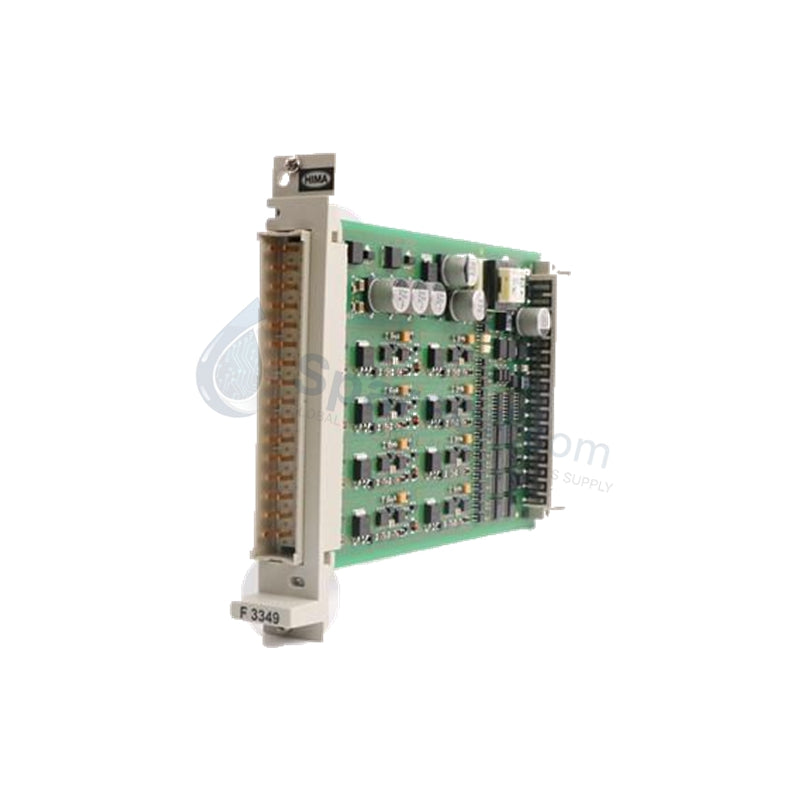

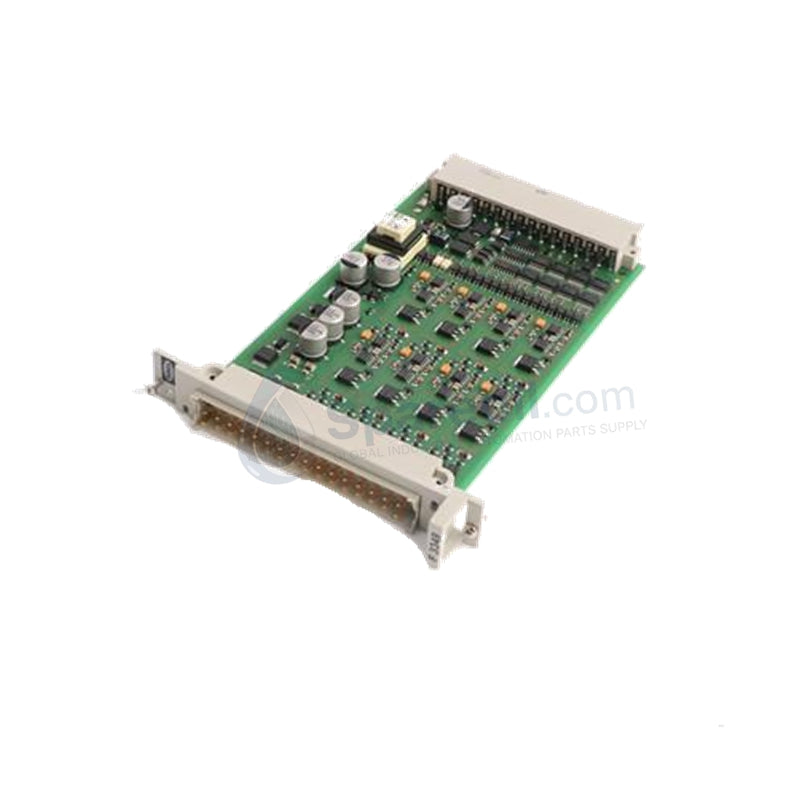

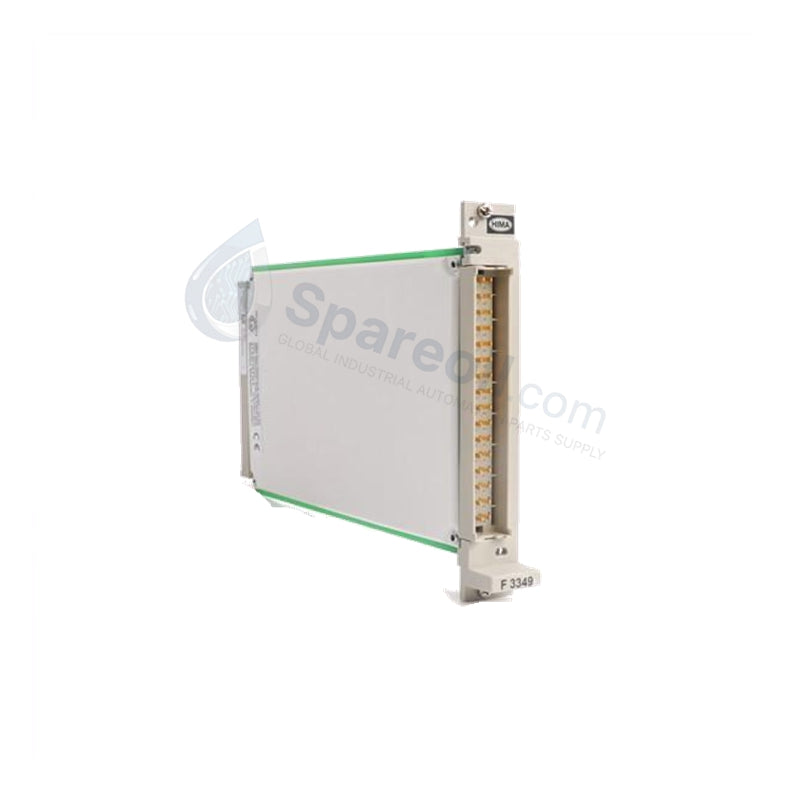

El HIMA F3349 (Número de pieza de fábrica: 984334903) funciona como un módulo de entrada de seguridad de alta integridad diseñado específicamente para el sistema instrumentado de seguridad (SIS) HIMA Planar F. Este módulo actúa como la interfaz segura entre la instrumentación de campo y el bus lógico del sistema, convirtiendo variables de campo sin procesar en estructuras de datos seguras. El F3349 sirve como el reemplazo directo y modernizado del módulo F3348 heredado, introduciendo circuitos internos mejorados y recubrimiento conforme de fábrica estándar. Las instalaciones de procesamiento utilizan esta tarjeta para capturar mediciones críticas de transmisores de campo, pulsadores de emergencia y sensores de seguridad industriales en zonas de alto riesgo.

Especificaciones técnicas

Ventajas de ingeniería

El recubrimiento conforme de fábrica repele los contaminantes corrosivos en el aire

Los ambientes húmedos, los vapores químicos y la niebla salina en el aire atacan rápidamente las pistas expuestas de las placas de circuito, causando crecimiento dendrítico y cortocircuitos inesperados en las tarjetas. El F3349 neutraliza este peligro operativo al encerrar todo su conjunto de placa de circuito impreso (PCBA) dentro de una capa uniforme de recubrimiento conforme protector. Esta barrera aísla los componentes sensibles de montaje en superficie de los gases sulfurosos, la entrada de humedad y el polvo industrial fino, evitando la degradación temprana del módulo dentro de los armarios de distribución de campo sin ventilación.

La alineación directa del factor de forma heredado simplifica las actualizaciones del sistema

La actualización de sistemas de seguridad de plantas obsoletos generalmente implica una reingeniería costosa, un cableado extenso y actualizaciones de diagramas de lazo. Debido a que HIMA diseñó el F3349 como un reemplazo funcional directo para el módulo F3348 heredado, conserva la conexión de placa posterior y la coincidencia de terminales exactas. Los técnicos de la planta pueden retirar una tarjeta F3348 fallida o envejecida directamente de la ranura del chasis Planar F e insertar la nueva F3349 en su lugar sin modificar los cables físicos del gabinete ni detener las configuraciones estructurales del sistema.

El aislamiento galvánico avanzado de bucle amortigua los lazos de tierra de campo pesados

Los largos tendidos de cables de instrumentos entre los tanques de almacenamiento de procesos remotos y las salas de control localizadas con frecuencia capturan grandes campos electromagnéticos y cambios de potencial de tierra. El F3349 implementa barreras de aislamiento galvánico internas en cada canal de entrada para interceptar estas perturbaciones eléctricas en el borde de la tarjeta. Al romper la ruta física del cobre entre los bucles de campo y el bus del sistema Planar F subyacente, el módulo evita que las sobretensiones externas o los picos de ruido transitorios desestabilicen las tarjetas adyacentes en funcionamiento.

Preguntas frecuentes

• ¿Puede el HIMA F3349 insertarse directamente en una ranura que antes contenía una tarjeta F3348?

  Sí. El F3349 presenta compatibilidad mecánica y eléctrica retroactiva completa con el módulo F3348 heredado. Puede realizar un reemplazo directo en el chasis Planar F sin alterar las terminaciones de campo, reescribir los parámetros de la aplicación o cambiar la alineación física del marco.

• ¿Cómo deben los técnicos de campo configurar los canales del módulo para entradas de 4-20 mA versus 0-10 V?

  Los técnicos deben configurar los canales de entrada para que coincidan con el perfil de señal del transmisor de campo antes de aplicar energía al bucle. Selecciona el modo objetivo (corriente o voltaje) a través de puentes internos de la placa o puentes de cableado de terminales específicos del rack de acuerdo con los diagramas de bucle de su sistema Planar F. El establecimiento de parámetros no coincidentes causará errores de medición o hará que el módulo señale una falla del sensor fuera de rango.

• ¿Qué indicaciones aparecen en la placa frontal del módulo durante una falla de hardware del canal?

  El F3349 incorpora ventanas de estado LED de diagnóstico en el panel frontal en tiempo real. En condiciones normales de funcionamiento, los indicadores de canal confirman un procesamiento de señal constante. Si un cable del bucle de campo se rompe, un transmisor falla o los diagnósticos internos detectan una anomalía en un componente, el módulo ilumina el LED de falla correspondiente, lo que permite a los equipos de mantenimiento localizar y aislar el bucle defectuoso de inmediato sin rastrear cables con un medidor externo.
