Descripción general del producto

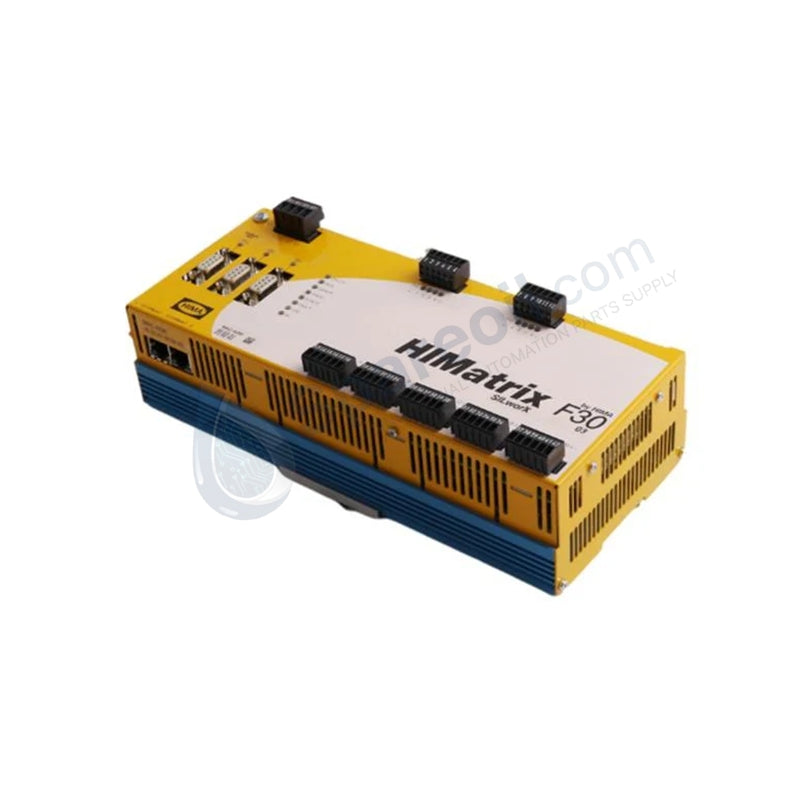

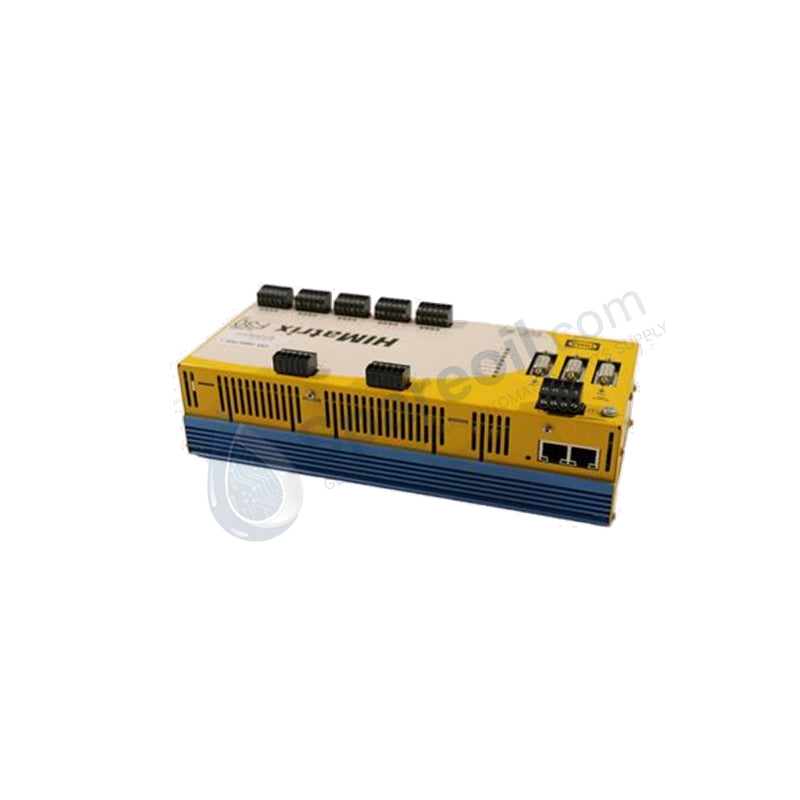

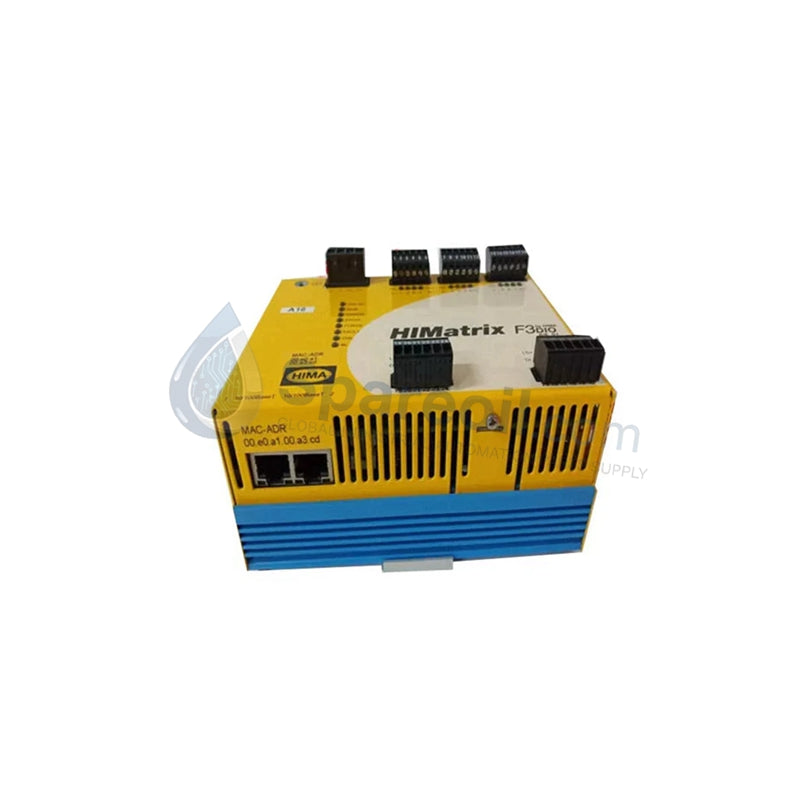

El HIMA F30 01 funciona como un controlador y módulo de entrada compacto de alta integridad relacionado con la seguridad, diseñado para los sistemas instrumentados de seguridad (SIS) HIMA HIMatrix y Planar F. Este hardware de procesamiento autónomo captura señales binarias discretas de dispositivos de campo críticos y las transmite sin demora al bus de seguridad central. Equipado con 8 canales de entrada digital independientes con clasificación de seguridad, el módulo procesa los estados de campo de contactos libres de potencial o salidas de transistores de proximidad. Los ingenieros de control integran este nodo de hardware en redes descentralizadas para monitorear pulsadores de seguridad, sensores de gas e interruptores de límite de posición de válvulas en zonas de alto riesgo.

Especificaciones técnicas

Ventajas de ingeniería

La separación galvánica completa evita la diafonía y el quemado de componentes

Las redes de conmutación del lado de campo a menudo atraen grandes interferencias electromagnéticas (EMI) y picos de voltaje transitorios cuando se enrutan más allá de maquinaria industrial de alto amperaje. El F30 01 incorpora bloques de aislamiento galvánico individuales robustos que cortan la ruta de cobre física entre las líneas de campo externas de 24 VCC y los delicados microchips internos. Esta separación estructural aísla las fallas de conexión a tierra localizadas y las sobretensiones de campo en el límite del módulo, evitando que el ruido eléctrico corrompa los datos en el bus del sistema central.

Los bucles de exploración de menos de 10 ms garantizan disparos de emergencia instantáneos

Durante perturbaciones inesperadas del proceso, como sobrepresión de la tubería o fuga de gas, la ejecución lenta del hardware introduce un retardo inaceptable en los bucles de seguridad. El F30 01 utiliza un bucle de procesamiento especializado de baja latencia que registra los parámetros de cambio de estado y los envía al motor de lógica de seguridad en menos de 10 milisegundos. Este seguimiento de alta velocidad garantiza que el PLC de seguridad maestro inicie las rutinas de apagado de emergencia (ESD) de inmediato, cerrando las válvulas de aislamiento y las alarmas sonoras antes de que las variables de campo excedan los parámetros de seguridad mecánica.

El tamaño ultracompacto y delgado reduce el hacinamiento en los rieles del gabinete

Las instalaciones de seguridad modernas exigen una alta densidad de componentes dentro de volúmenes de gabinete limitados. Con solo 2.5 cm de ancho y 0.3 kg de peso, el F30 01 ofrece una capacidad de monitoreo SIL 3 de 8 canales completos sin requerir configuraciones de chasis voluminosas. El formato que ahorra espacio permite a los constructores de gabinetes integrar múltiples clústeres de entrada distribuidos en rieles de montaje estándar directamente adyacentes a las entradas de cableado de campo, eliminando largas rutas de cableado y optimizando la circulación del aire térmico.

Preguntas frecuentes

• ¿Puede el módulo HIMA F30 01 manejar señales de sensor de proximidad directamente sin convertidores externos?

  Sí. El F30 01 se interconecta de forma nativa con contactos secos estándar libres de potencial, así como con salidas de transistor PNP/NPN de tres hilos que operan dentro de la ventana de 18 a 30 VCC. Los circuitos eléctricos internos identifican limpiamente las transiciones de umbral, lo que le permite conectar los cables de campo de los interruptores de límite de seguridad o los sensores de proximidad directamente a los terminales del módulo sin agregar acondicionadores de señal intermedios.

• ¿Qué sucede con la red de seguridad si un cable de campo externo experimenta un cortocircuito?

  El F30 01 cuenta con protección contra cortocircuitos y sobrecorriente incorporada en los 8 canales de entrada. Si un cable de campo se pellizca o se conecta a tierra, el canal afectado restringe el flujo de corriente inmediatamente para salvaguardar los componentes internos de la placa del módulo. Simultáneamente, el módulo ilumina un LED de falla de diagnóstico dedicado en la placa frontal y transmite un bit de error al controlador maestro, dejando los canales restantes en buen estado completamente operativos.

• ¿Este módulo admite el reemplazo en caliente cuando se monta dentro de un chasis activo?

  Sí. Cuando se integra en racks de seguridad HIMA compatibles que utilizan arquitecturas de control redundantes, el F30 01 admite la funcionalidad completa de mantenimiento en caliente. Puede sacar una unidad defectuosa de su ranura y deslizar una unidad de reemplazo nueva y original de fábrica directamente en su lugar sin cortar la energía al sistema de seguridad ni apagar los procesos industriales en curso. Siempre verifique las configuraciones de bypass del sistema antes de intercambiar módulos en bucles activos.
