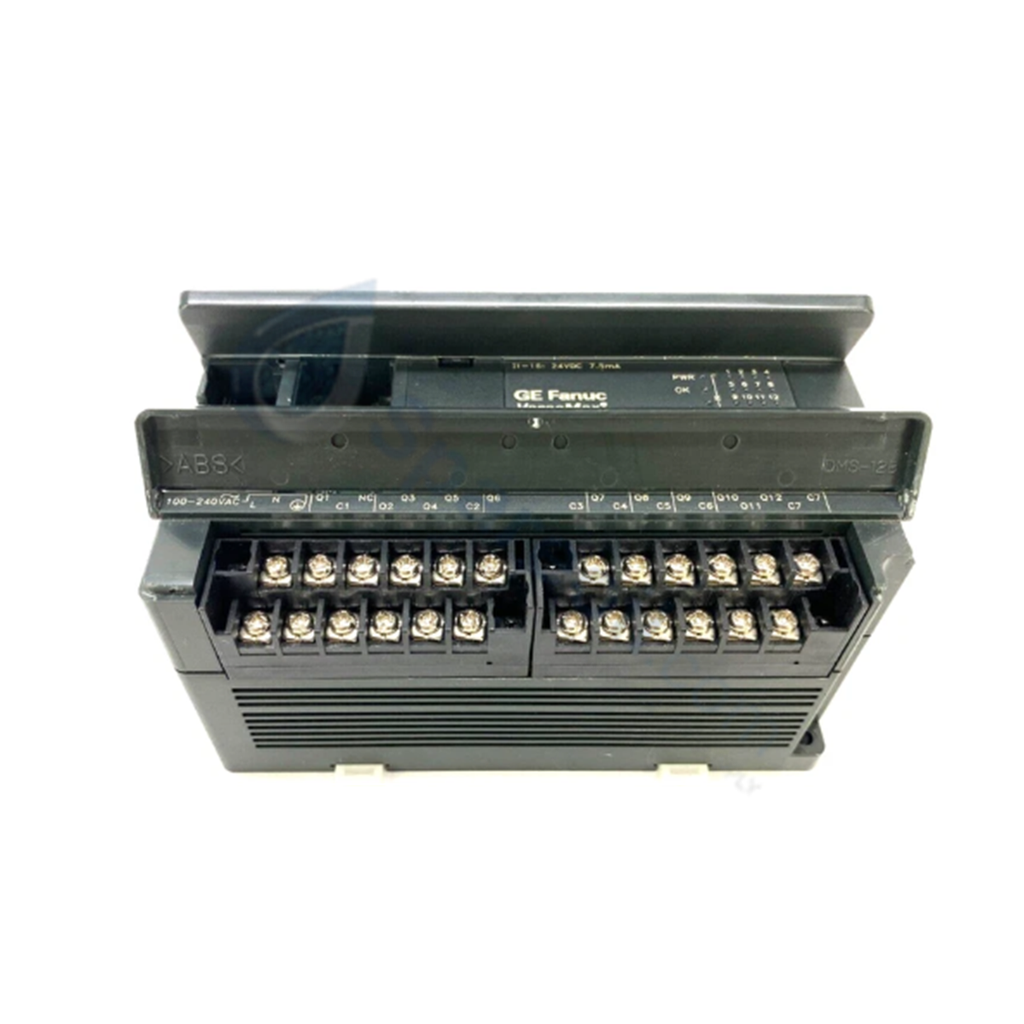

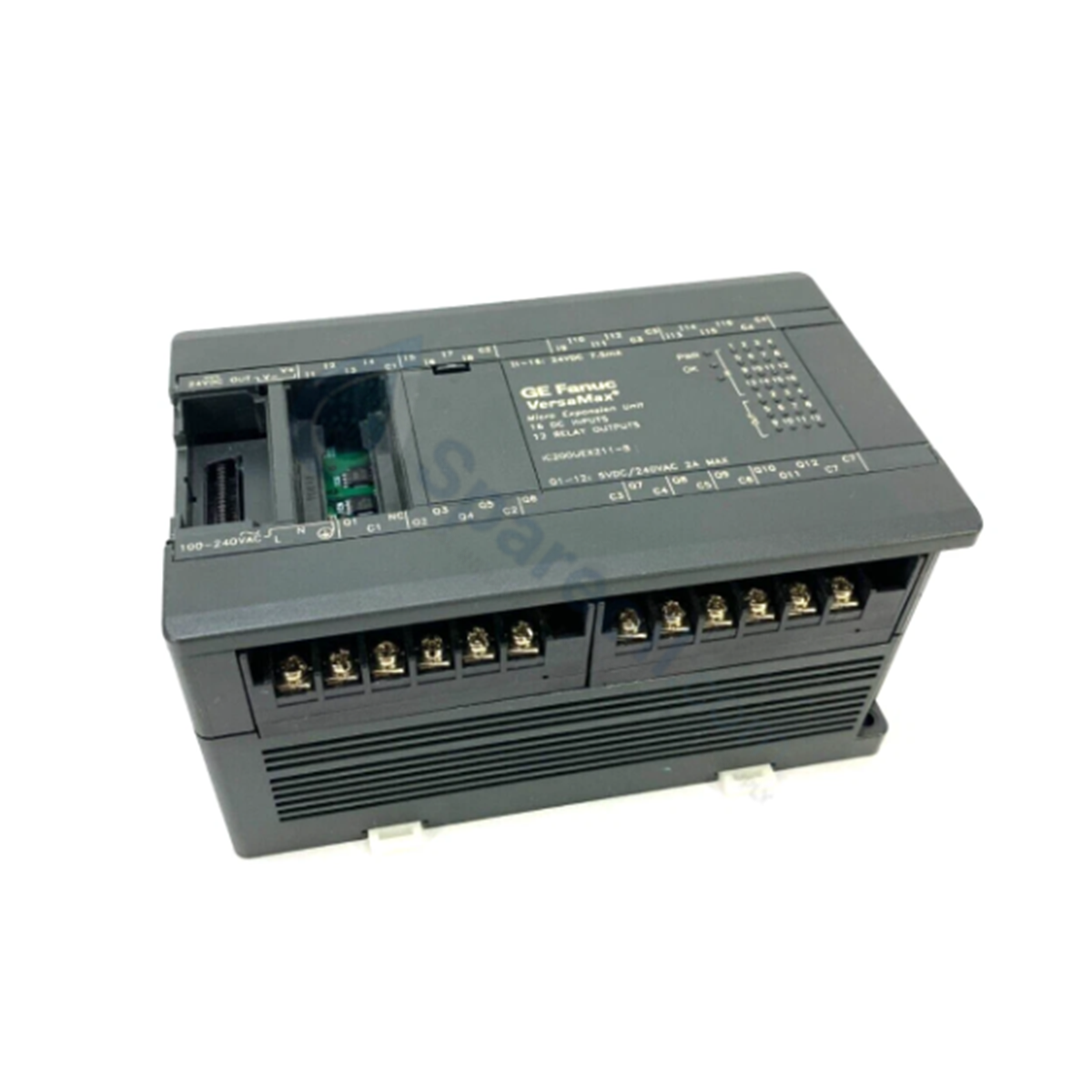

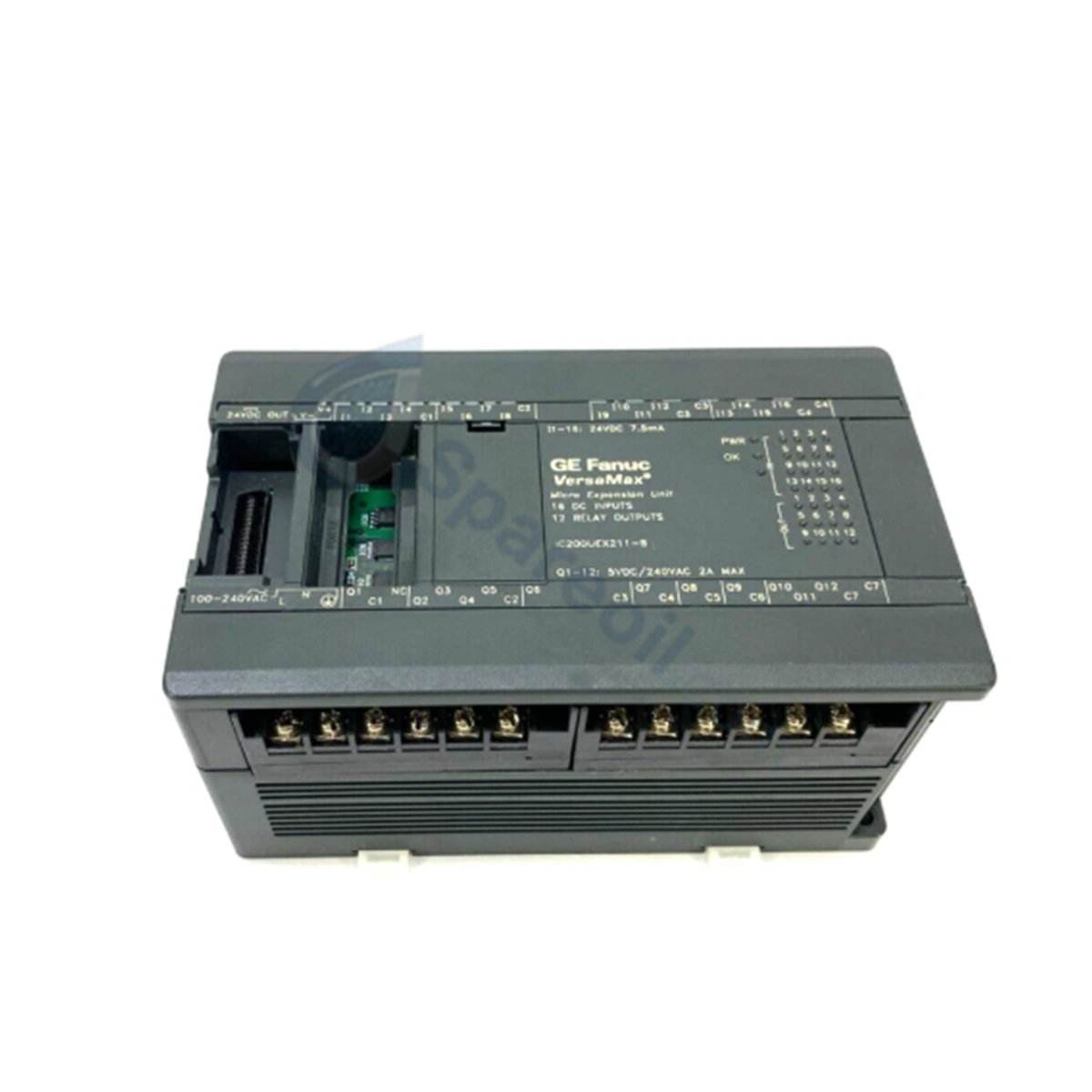

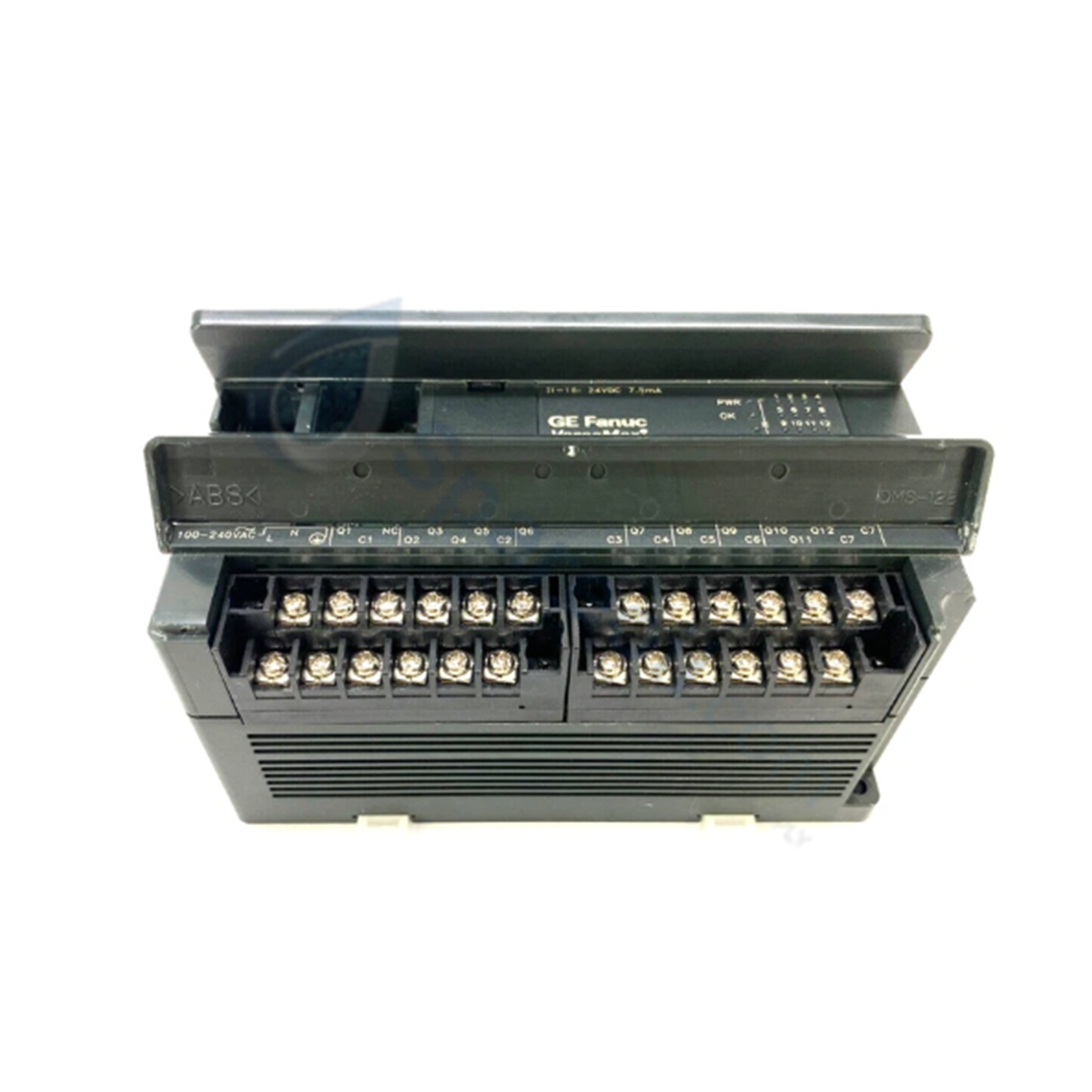

Configurada para el procesamiento de señales de campo discretas en redes de PLC VersaMax Micro, la unidad de expansión discreta GE Fanuc IC200UEX212 (IC200UEX212) proporciona ejecución física/eléctrica directa para 16 entradas de CC y 12 salidas de relé.

Especificaciones de hardware

Parámetro Especificación
Modelo IC200UEX212
Marca GE Fanuc Emerson
Origen EE. UU. / Varios
Peso 0.91 kg (2.00 lbs)
Dimensiones 150 mm x 90 mm x 76 mm
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía Clasificación de potencia de entrada de 8 W
Capacidad total de E/S 28 puntos de E/S discretos
Canales de entrada discretos 16 puntos a 24 VCC
Canales de salida de relé 12 salidas de relé electromecánicas
Potencia auxiliar del sensor 200 mA a 24 VCC
Clasificación de carga resistiva del relé 2 A a 24 VCC / 240 VCA
Tipo de montaje Riel DIN de 35 mm o montaje directo en panel

Velocidad de comunicación del bus de la placa posterior y escalado de densidad de E/S

La IC200UEX212 se interconecta directamente con la base del controlador principal VersaMax, proporcionando un escalado de densidad de E/S expandido dentro de una huella compacta de 150 mm. Los circuitos transceptores del bus interno manejan actualizaciones de señal de alta velocidad para mantener el determinismo y la velocidad de comunicación del bus de la placa posterior en los 28 canales. Los circuitos lógicos integrados garantizan una compatibilidad total con la actualización del firmware, lo que permite actualizaciones sincronizadas de la tabla de imágenes y diagnósticos de estado entre la unidad de expansión y la interfaz de la CPU local.

Preguntas frecuentes

P: ¿Cuáles son los límites de corriente de carga continua para los relés de salida de la IC200UEX212?

R: Las 12 salidas de relé electromecánicas admiten una clasificación de carga resistiva máxima de 2 A por punto a niveles de línea de 24 VCC o 240 VCA.

P: ¿La IC200UEX212 proporciona distribución de energía auxiliar para los sensores de campo conectados?

R: Sí, la unidad incluye una salida de fuente de alimentación auxiliar integrada capaz de suministrar hasta 200 mA a 24 VCC para energizar dispositivos de detección externos.

Pautas de instalación en campo

  • Montaje mecánico en panel/riel DIN: Fije el módulo a un riel DIN de 35 mm o móntelo directamente a un panel posterior metálico utilizando herrajes M4. Mantenga una distancia mínima de 50 mm alrededor de las ranuras de ventilación para garantizar una disipación térmica sin ayuda.
  • Cableado de terminales de E/S de campo: Conecte los conductores de entrada de 24 VCC y de carga de relé en el conjunto del bloque de terminales frontal. Pase el cableado de salida de CA inductivo en troncales de cable separadas lejos de las líneas de entrada de CC de bajo voltaje para evitar la diafonía.
  • Conexión a tierra del sistema: Conecte el conductor de tierra protectora del chasis del gabinete directamente al terminal de conexión a tierra de la unidad para garantizar la supresión de sobretensiones y la inmunidad electromagnética.
