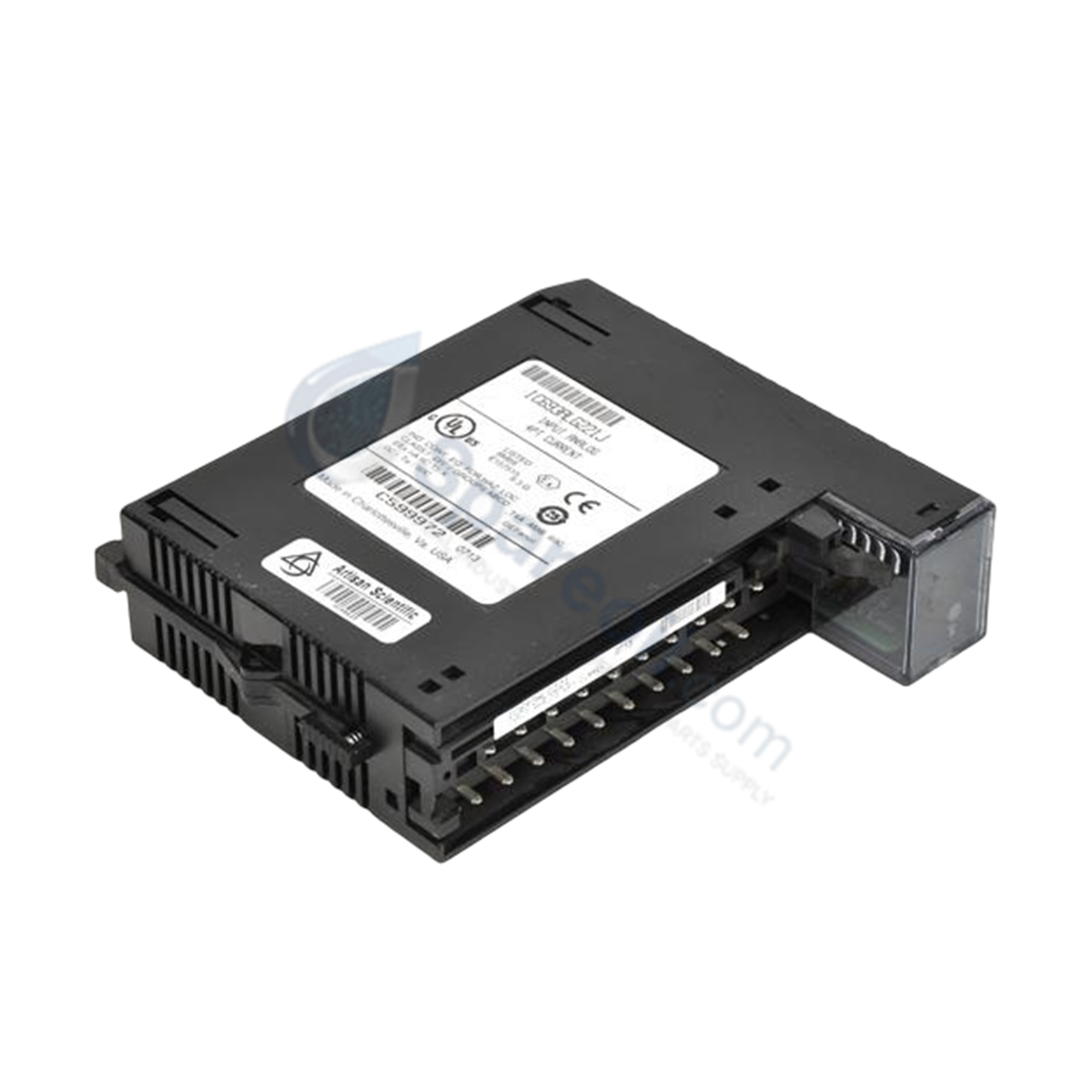

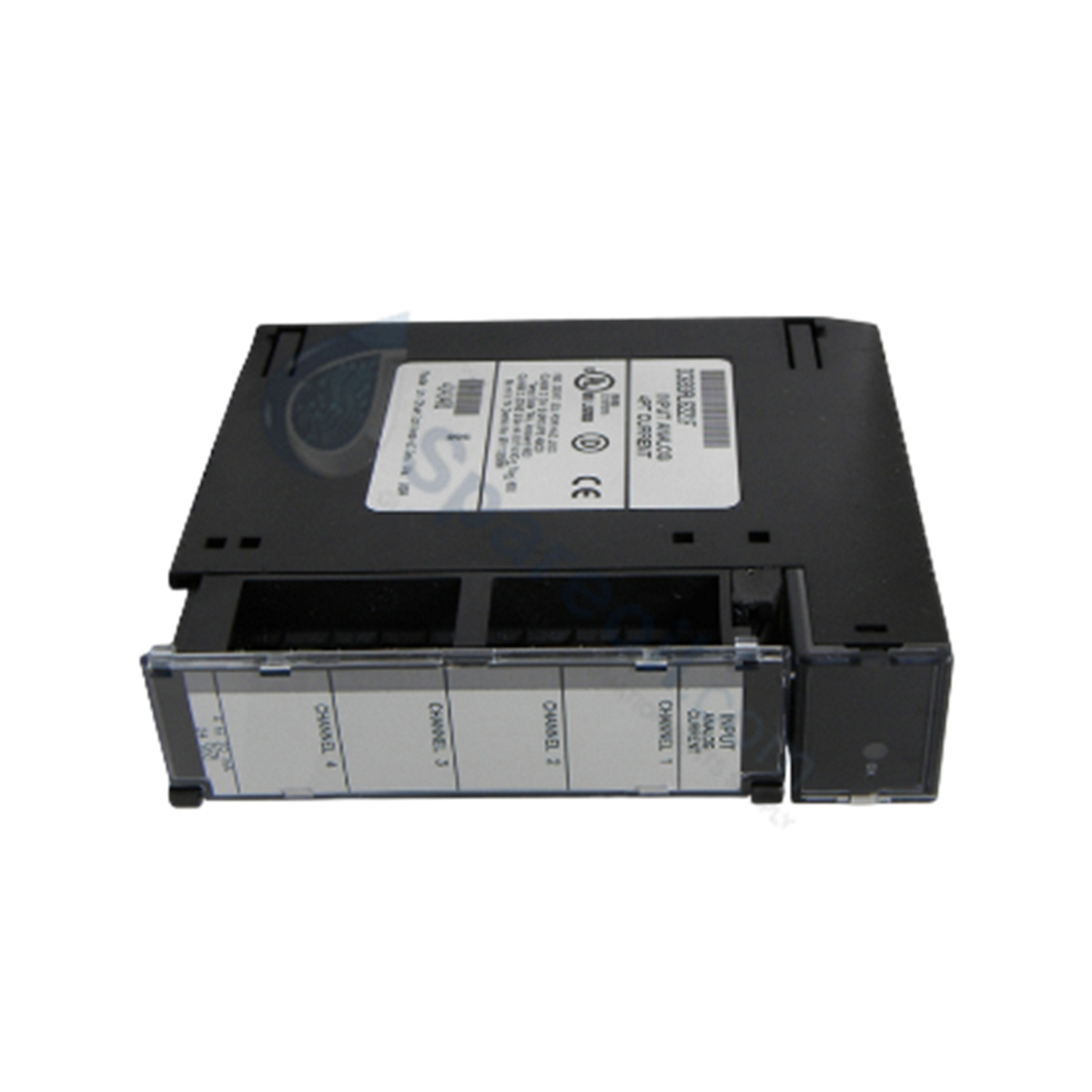

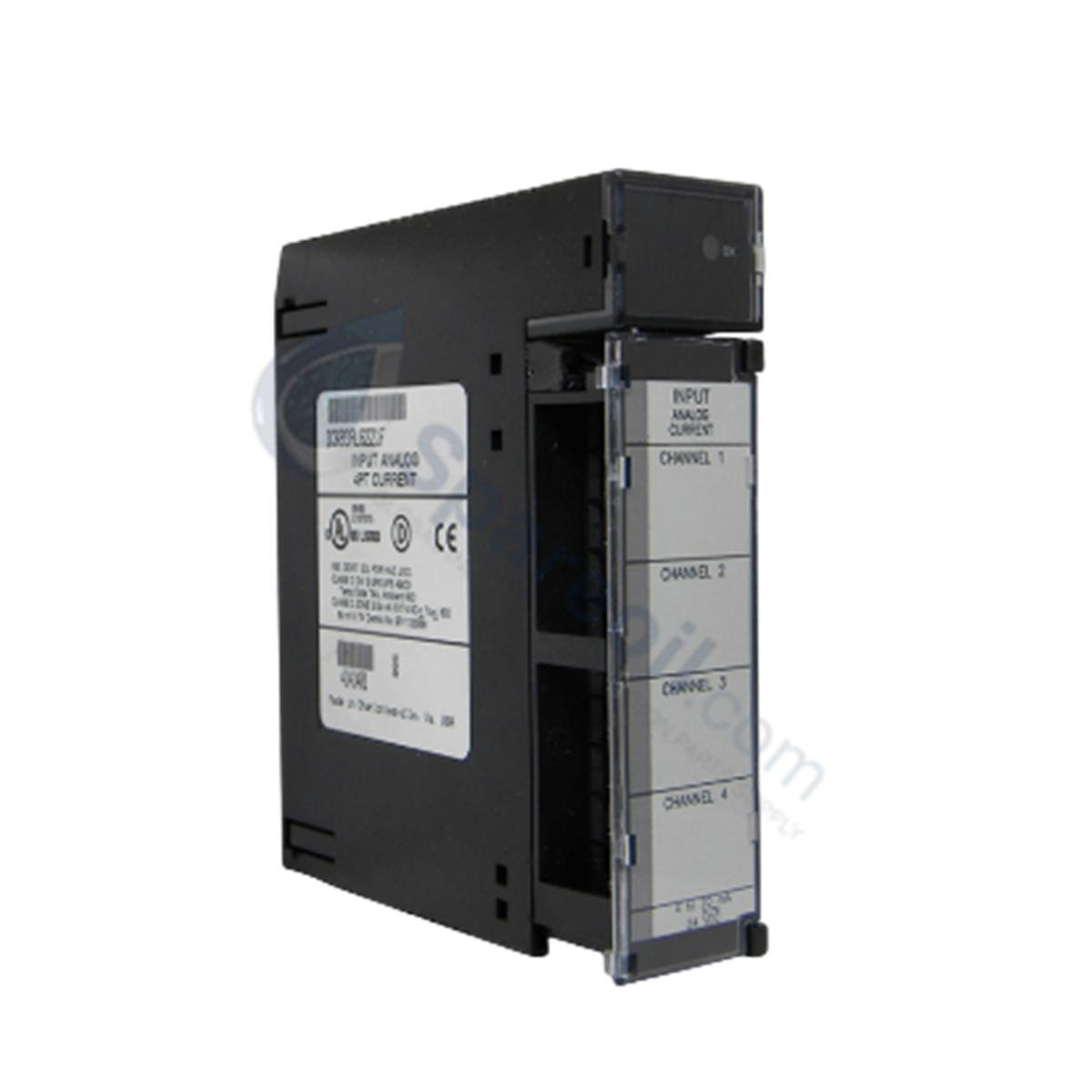

El GE Fanuc IC693ALG221, también catalogado como el módulo de entrada de corriente analógica IC693ALG221, funciona como un componente de hardware dedicado para convertir señales de campo analógicas en registros digitales dentro de las plataformas de la Serie 90-30.

Especificaciones del hardware

Parámetro Especificación
Modelo IC693ALG221
Marca GE Fanuc Emerson
Origen Estados Unidos
Peso 0,37 kg (0,81 lbs)
Dimensiones Módulo estándar de ancho de una ranura
Temperatura de funcionamiento Estándar industrial de 0 a 60 grados C (ambiente)
Consumo de energía 25 mA a 5 VCC, 100 mA a 24 VCC Aislado
Número de canales 4 canales de entrada de un solo extremo
Opciones de rango de señal 4-20 mA (por defecto) o 0-20 mA
Resolución de entrada 12 bits (4 uA / LSB para 4-20 mA; 5 uA / LSB para 0-20 mA)
Precisión absoluta 0,1% de escala completa + 0,1% de lectura
Linealidad < 1 Bit Menos Significativo (LSB)
Impedancia de entrada 250 ohmios
Respuesta del filtro de entrada 325 Hz
Velocidad de actualización del canal 2 ms para todos los canales
Aislamiento máximo 1500 V RMS entre el cableado de campo y el lado lógico
Voltaje de modo común 200 V máximo
Escalado de datos interno 0 a 32000 unidades digitales

Redes deterministas Profinet / EtherNet/IP y escalado de densidad de E/S

El módulo traduce los bucles físicos en enteros sin unidades a través de la estructura del bus interno, lo que hace que las variables procesadas estén disponibles en las redes deterministas Profinet / EtherNet/IP activas. Durante las configuraciones de escalado de densidad de E/S de alta densidad, el hardware se basa en su ciclo de actualización interno de 2 ms para entregar estados de señal deterministas al procesador central sin causar latencia en la velocidad de comunicación del bus del backplane. Las barreras de aislamiento óptico y galvánico protegen el rack de procesamiento subyacente de transitorios eléctricos, evitando que la propagación de ruido del lado del campo comprometa la compatibilidad del firmware flash en segmentos de bus adyacentes.

Preguntas frecuentes

P: ¿Cómo se cambia el rango de la señal física entre 4-20 mA y 0-20 mA?

R: La selección del rango de la señal se configura por hardware colocando puentes de rango directamente en los terminales del bloque de terminales extraíble. Un puente controla los canales 1 y 2, mientras que un segundo puente establece el modo para los canales 3 y 4.

P: ¿Se puede instalar este módulo en un chasis de rack de expansión remoto?

R: Sí. El IC693ALG221 es compatible con placas base de expansión estándar, extendidas o remotas dentro de la infraestructura de la Serie 90-30. Asegúrese de que la fuente de alimentación del host tenga suficiente capacidad en las líneas de 5 VCC y 24 VCC aisladas para soportar el consumo de energía interno.

Directrices de instalación en campo

  1. Apague toda la energía del rack del PLC y los instrumentos del bucle de campo antes de montar o desmontar la tarjeta de entrada analógica.
  2. Inserte el chasis del módulo en las guías del backplane y gírelo hacia abajo hasta que el gancho de retención encaje firmemente en la muesca de anclaje de la placa base.
  3. Termine todos los bucles analógicos utilizando cables de instrumentación de par trenzado y blindado de alta calidad para minimizar el acoplamiento inductivo y las anomalías de carga capacitiva.
  4. Conecte los blindajes de los cables directamente a la barra de tierra del chasis designada; no deje el cable blindado flotando o conectado a rutas de retorno comunes.
