IC693MDL741 GE Fanuc Serie 90-30 Hoja de datos y manual técnico

Módulo de E/S digital serie 90-30 de GE Fanuc IC693MDL741

Módulo de E/S digital serie 90-30 de GE Fanuc IC693MDL741

Disponibilidad: 10 Quedan en stock

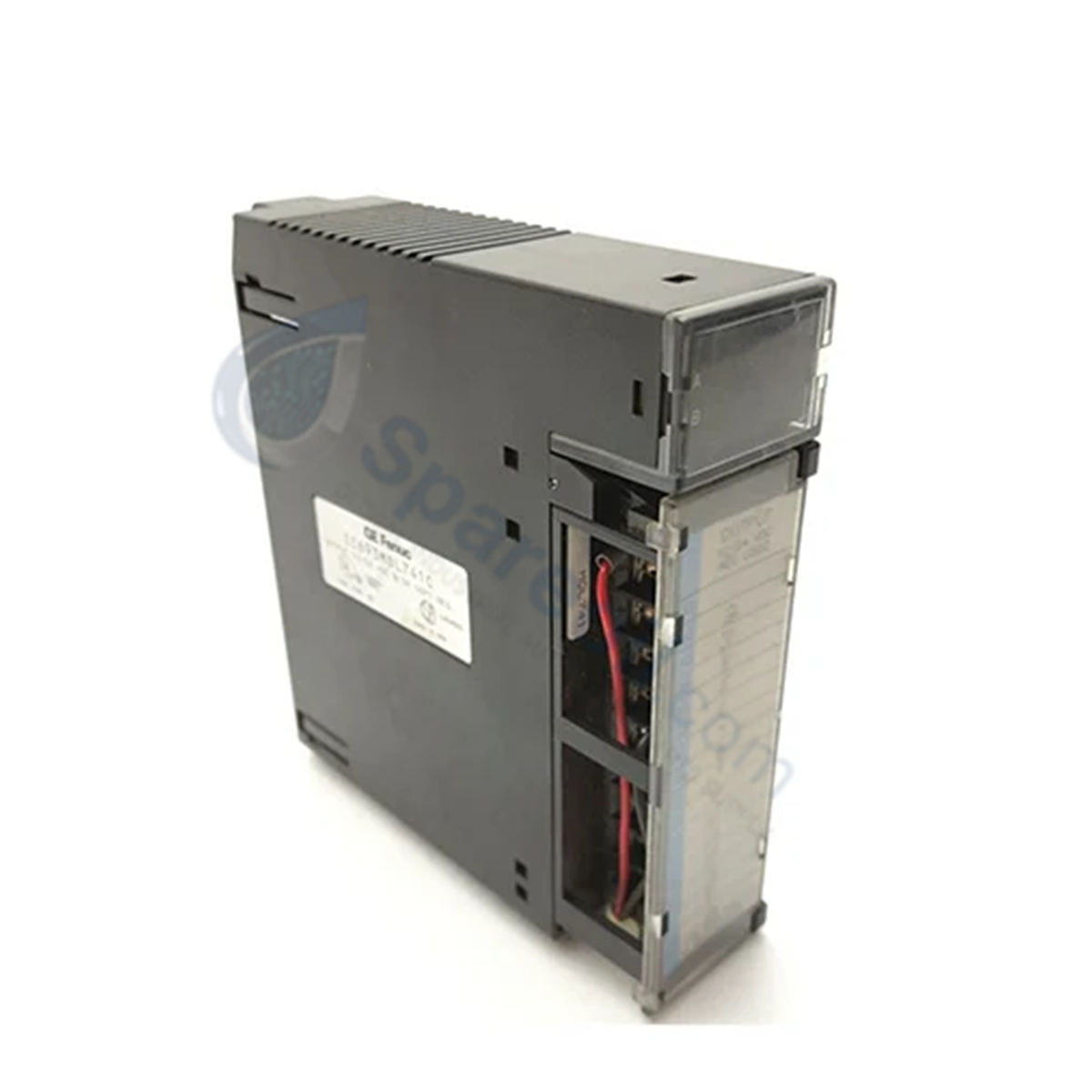

Configurado para operaciones de conmutación de lógica negativa discreta en plataformas PLC GE Fanuc 90-30, el GE Fanuc IC693MDL741 (módulo...

Código: IC693MDL741

Manufacturer: GE Fanuc
Product No.: IC693MDL741
Product Type: Módulo de E/S digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

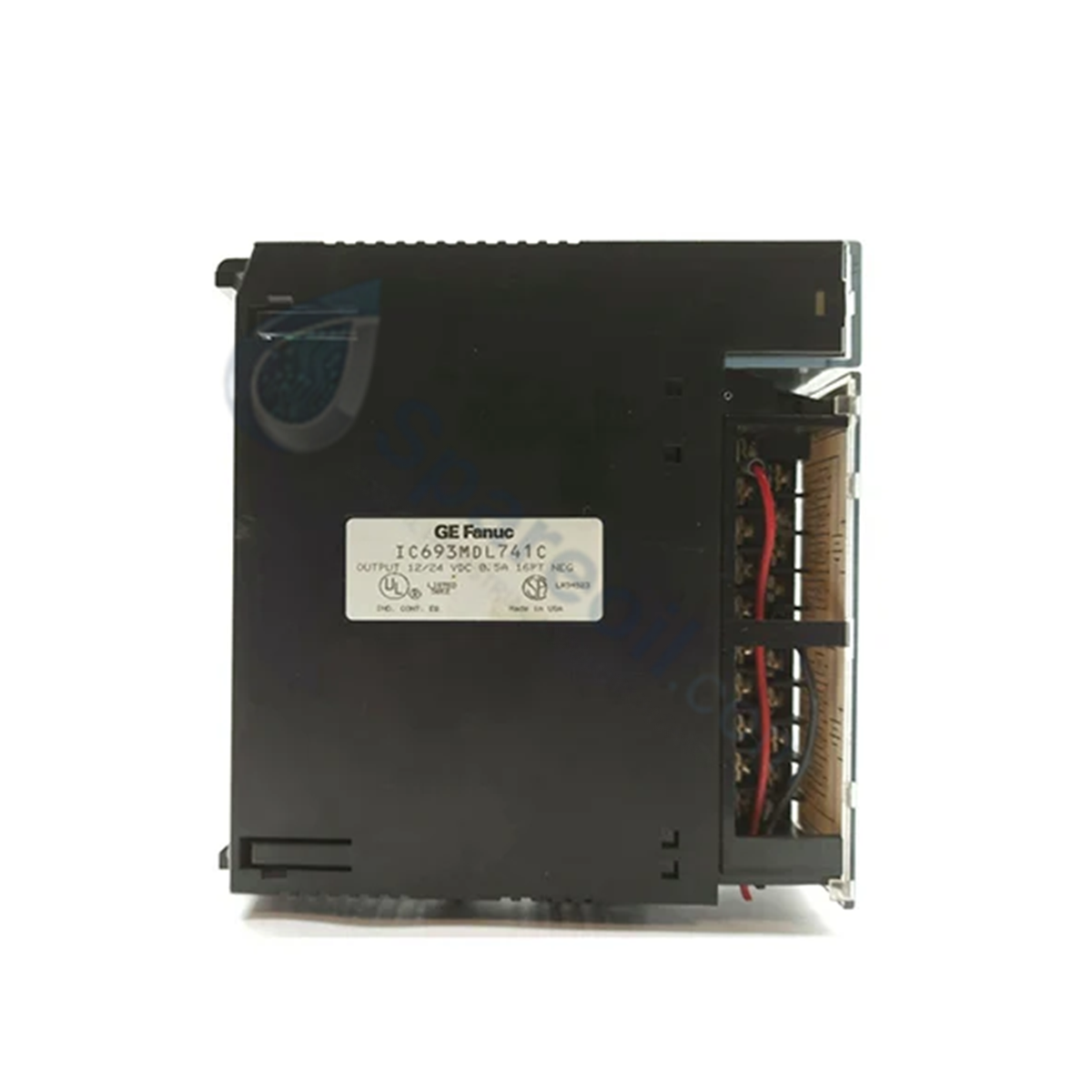

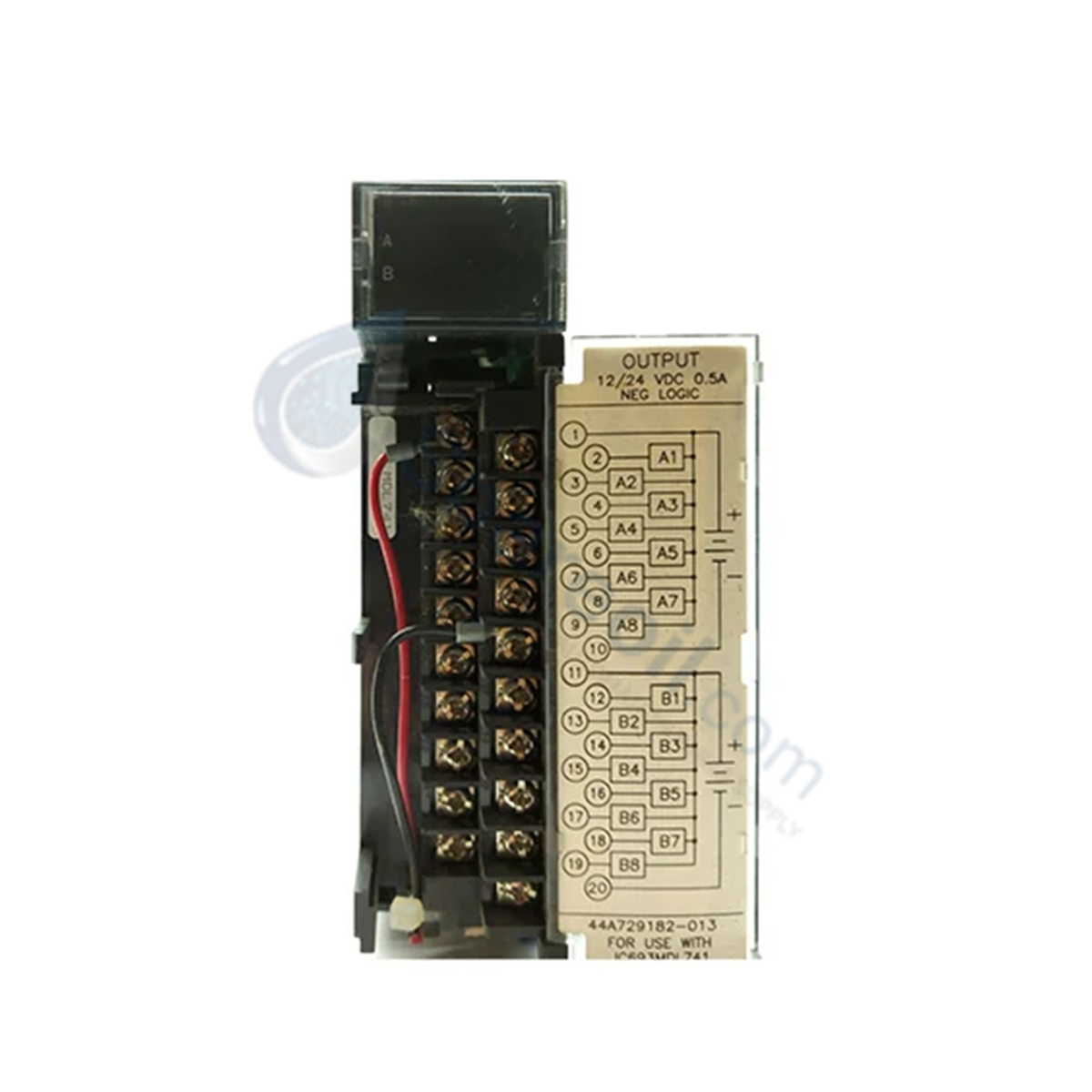

Configurado para operaciones de conmutación de lógica negativa discreta en plataformas PLC GE Fanuc 90-30, el GE Fanuc IC693MDL741 (módulo de salida discreta IC693MDL741) proporciona ejecución física/eléctrica directa. El módulo actúa como una interfaz de disipación de corriente que dirige la energía de las cargas de campo activas de vuelta al bus de alimentación de CC negativo o al común del sistema. Con 16 puntos de salida en una arquitectura de una sola ranura, se interconecta sin problemas con bucles de control externos de estado sólido o electromecánicos.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IC693MDL741
Marca	GE Fanuc Emerson
Origen	EE. UU.
Línea de productos	Serie 90-30
Tipo	Módulo de salida discreta (lógica negativa / disipación)
Puntos de salida	16 (2 grupos de 8 canales)
Tensión de salida nominal	12 / 24 VCC
Rango de tensión de salida	12 a 24 VCC (+20%, -15%)
Corriente de salida nominal	0,5 A máximo por punto; 2,0 A máximo por grupo común
Tiempo de respuesta de encendido/apagado	2 ms máximo
Caída de tensión de salida máxima	0,5 V máximo
Corriente de fuga en estado apagado	1 mA máximo
Aislamiento eléctrico	1500 V entre el lado de campo y el de lógica; 500 V entre grupos
Consumo de energía	110 mA máximo a 5 VCC (todas las salidas activas)
Protección contra sobrecorriente	Ninguna (no hay fusibles internos)
Indicadores de estado	16 LED verdes (representación del estado del canal)
Temperatura de funcionamiento	0 a 60 grados C
Peso	1,00 lbs (0,45 kg)
Dimensiones	Factor de forma de una sola ranura para placas base de la Serie 90-30

Velocidad y control de comunicación del bus de la placa posterior

El IC693MDL741 se basa en la velocidad de comunicación determinista del bus de la placa posterior de 5 VCC y en la ejecución directa de la CPU de la Serie 90-30. Al operar sin microcontroladores de canal internos, la ejecución de estados se registra instantáneamente en la barrera de aislamiento óptico físico, lo que permite un retardo máximo de propagación de la señal de menos de 2 ms para las fases de encendido y apagado. El escalado de la densidad de E/S de la placa posterior permite la integración en placas base estándar de 5 o 10 ranuras. Los usuarios deben asegurarse de que la compatibilidad del firmware flash coincida con la configuración de la placa posterior de la CPU para evitar fallas de comunicación en configuraciones activas.

Preguntas frecuentes

P: ¿El IC693MDL741 contiene fusibles internos para proteger contra cortocircuitos en el cableado de campo?

R: No. El módulo IC693MDL741 no contiene fusibles internos. Deben conectarse fusibles externos en serie con las fuentes de alimentación de campo para evitar daños térmicos en las rutas de traza internas durante condiciones de sobrecorriente o cortocircuito.

P: ¿Puede el IC693MDL741 conmutar directamente cargas de campo de CA?

R: No. La circuitería de salida de estado sólido está diseñada exclusivamente para operaciones de disipación de lógica negativa de 12/24 VCC. Para controlar cargas de CA, debe instalarse un relé de interposición entre el punto de salida del módulo y el actuador de CA.

P: ¿Cómo se protege el lado de la lógica de las sobretensiones de alto voltaje en el lado de campo?

R: El módulo cuenta con optoacopladores incorporados que proporcionan hasta 1500 V de aislamiento entre los circuitos del lado de campo y el lado lógico de la placa posterior de 5 VCC, junto con 500 V de aislamiento eléctrico entre los dos grupos de salida independientes.

Pautas de instalación en campo

Instalación de la placa base: Deslice el módulo en cualquier ranura disponible en una placa base de la Serie 90-30 de 5 o 10 ranuras, asegurándose de que los ganchos superior e inferior del chasis encajen completamente antes de cerrar el pestillo.
Configuraciones de cableado: Conecte las cargas entre el riel de suministro de CC positivo y el terminal de salida específico. Asegúrese de que el terminal negativo de la fuente de alimentación externa se conecte directamente al terminal común del grupo.
Protección de circuito externo: Conecte un fusible externo de acción rápida (se recomienda un máximo de 2,0 A por común de grupo) en línea con cada terminal común para compensar la falta de fusibles incorporados.
Tendido de cables: Separe las líneas de CC de bajo voltaje de las líneas de CA de alto voltaje dentro de los conductos de cableado del gabinete para minimizar el acoplamiento electromagnético.
