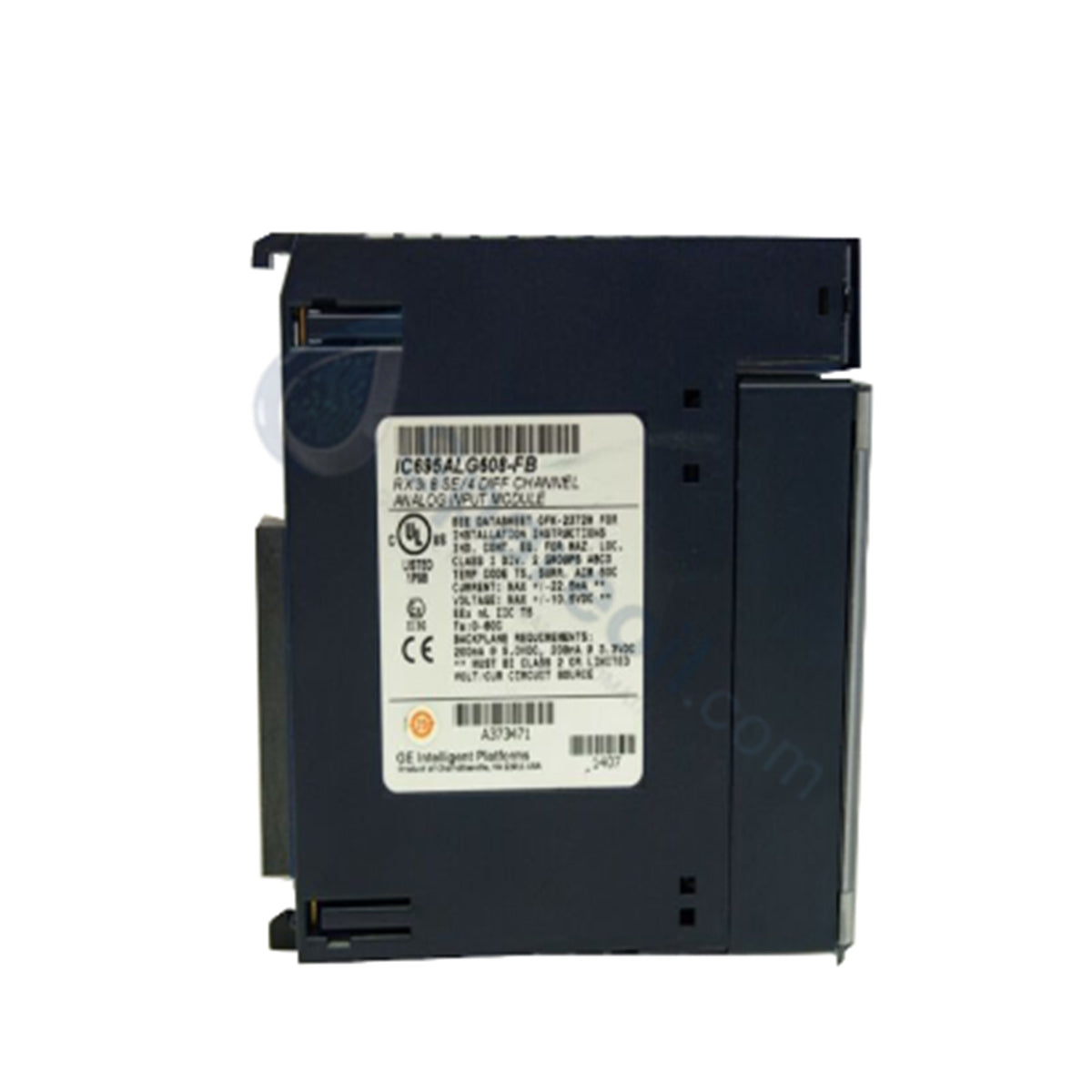

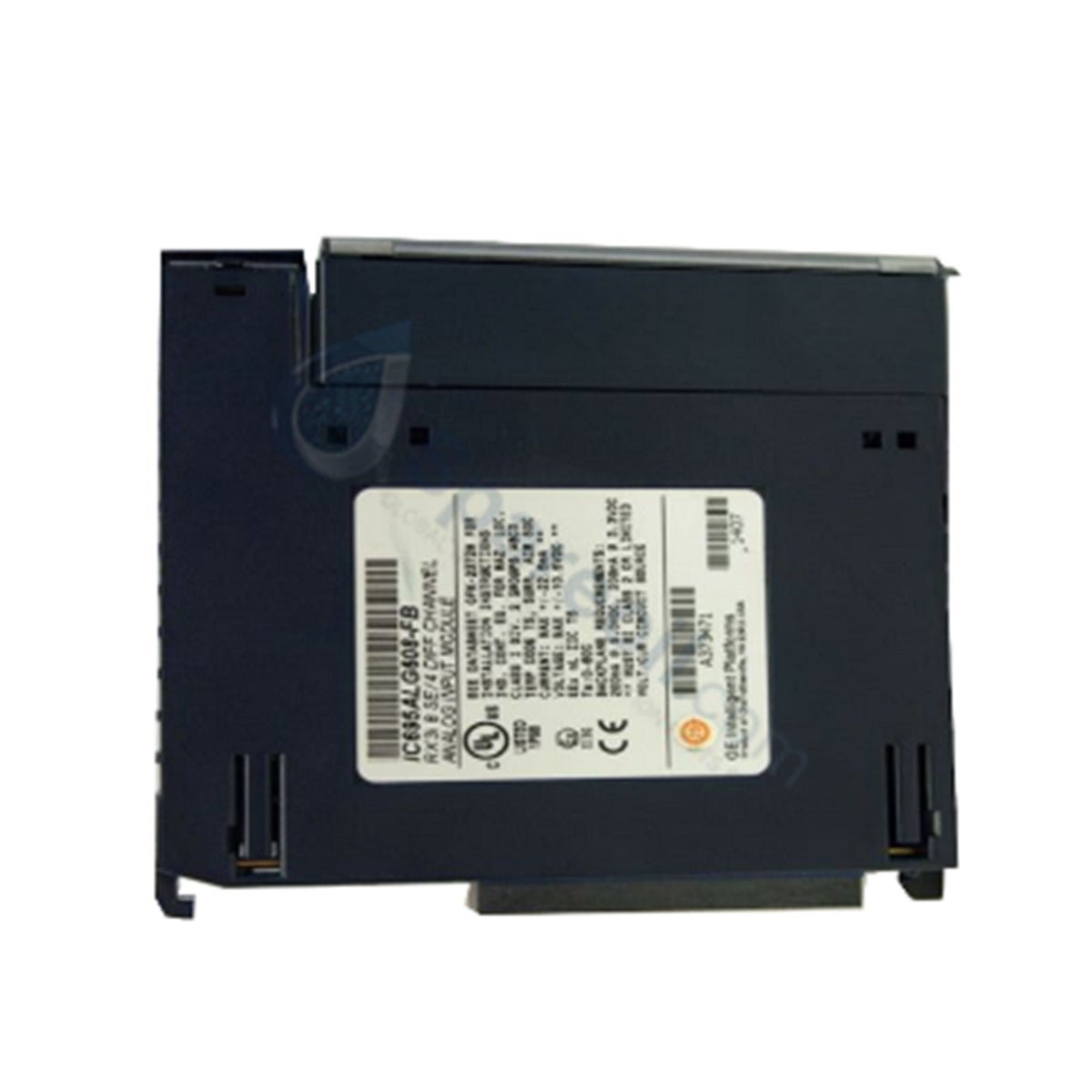

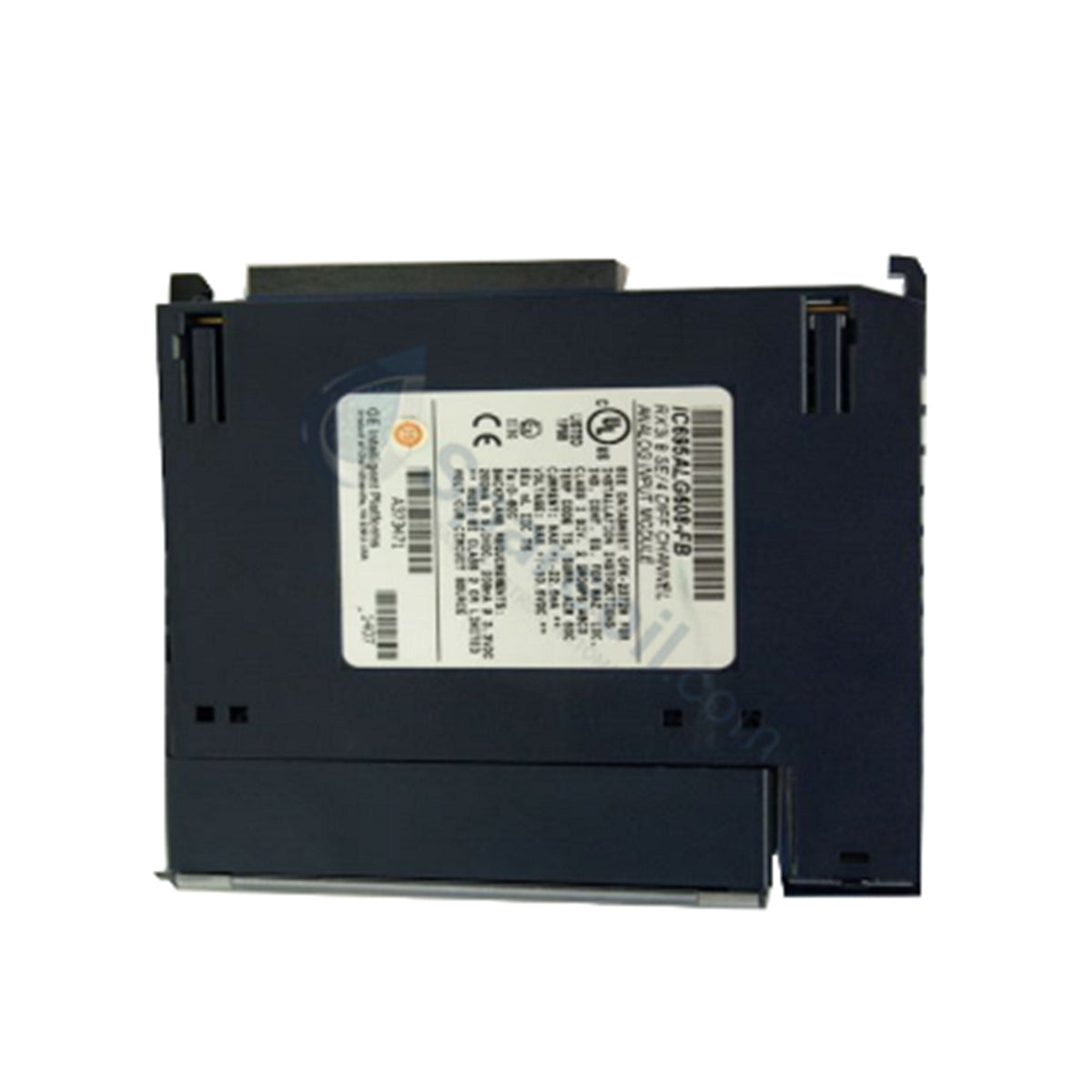

Configurado para la digitalización de señales analógicas en plataformas PACSystem RX3i, el GE Fanuc IC695ALG608 (Módulo de Entrada Analógica IC695ALG608) proporciona ejecución física/eléctrica directa.
Especificaciones del Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IC695ALG608 |
| Marca | GE Fanuc / Emerson |
| Origen | EE. UU. |
| Peso | 0,31 kg (0,69 lbs) |
| Dimensiones | Módulo de ranura única estándar RX3i |
| Temperatura de Operación | 0 a 60 grados C |
| Consumo de Energía | 330 mA máx. a 5.0 VCC, 600 mA máx. a 3.3 VCC (4.83 W de disipación total) |
| Número de Canales | 8 no aislados de terminación única o 4 no aislados diferenciales |
| Rangos Analógicos (Voltaje) | +/-10 VCC, 0-10 VCC, +/-5 VCC, 0-5 VCC, 1-5 VCC, +/-50 mV, +/-150 mV |
| Rangos Analógicos (Corriente) | 0-20 mA, 4-20 mA, +/-20 mA |
| Resolución ADC | Convertidor de 24 bits |
| Formato de Datos | Punto flotante IEEE de 32 bits o entero de 16 bits en campo de 32 bits configurable |
| Filtros Configurables | 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz |
| Impedancia de Entrada | >100 kohms (Voltaje), 249 ohms +/-1% (Corriente) |
| Protección contra sobretensión / sobrecorriente | +/-60 VCC continuo (Voltaje), +/-28 mA continuo (Corriente) |
| Bloques de Terminales Compatibles | IC694TBB032, IC694TBB132, IC694TBS032, IC694TBS132 |
Velocidad de Comunicación del Bus de Fondo e Integridad del Firmware
El IC695ALG608 transfiere datos analógicos convertidos de 24 bits a través del bus de fondo RX3i basado en PCI, manteniendo una rápida velocidad de comunicación del bus para rutinas de control en tiempo real. La compatibilidad con el firmware flash a través de Proficy Machine Edition (versión 5.0 SP3 o posterior) permite la configuración suave de rangos por canal, límites de escala y opciones de filtrado digital sin alteraciones físicas de puentes. Las rutinas de autocalibración incorporadas se ejecutan al encender para garantizar umbrales de conversión precisos en todos los canales activos.
Preguntas Frecuentes
P: ¿De qué rieles de alimentación se alimenta el IC695ALG608 del bus de fondo RX3i?
R: El módulo se alimenta directamente del riel de 3.3 VCC (hasta 600 mA) y del riel de 5.0 VCC (hasta 330 mA), con una disipación de potencia total máxima de 4.83 W.
P: ¿Cómo se manejan las condiciones de circuito abierto en los bucles de entrada de corriente?
R: Cuando se configura para rangos de 4-20 mA o 1-5 VCC, el módulo realiza la detección de circuito abierto con un tiempo de respuesta máximo de 1 segundo, marcando los bits de estado de diagnóstico en la memoria de la CPU.
P: ¿Se pueden mezclar configuraciones de terminación única y diferencial en el mismo módulo?
R: El módulo funciona como una matriz de 8 canales de terminación única o una matriz diferencial de 4 canales según el cableado del hardware y la configuración del software del módulo.
Pautas de Instalación en Campo
- Apague el bus de fondo RX3i antes de instalar o quitar el módulo IC695ALG608 para evitar la erosión de los pines del bus de fondo o la generación de fallas de la CPU.
- Inserte el módulo firmemente en su ranura RX3i designada y asegúrese de que las palancas de retención encajen en su lugar en la placa base.
- Conecte los cables de par trenzado blindados utilizando prácticas de conexión a tierra estándar, uniendo el blindaje del cable a la barra de tierra cerca del bloque de terminales para rechazar el ruido eléctrico de alta frecuencia.
- Verifique que los bucles de corriente no excedan el límite continuo de +/-28 mA y que las líneas de voltaje se mantengan dentro de la clasificación de sobretensión continua de +/-60 VCC.
