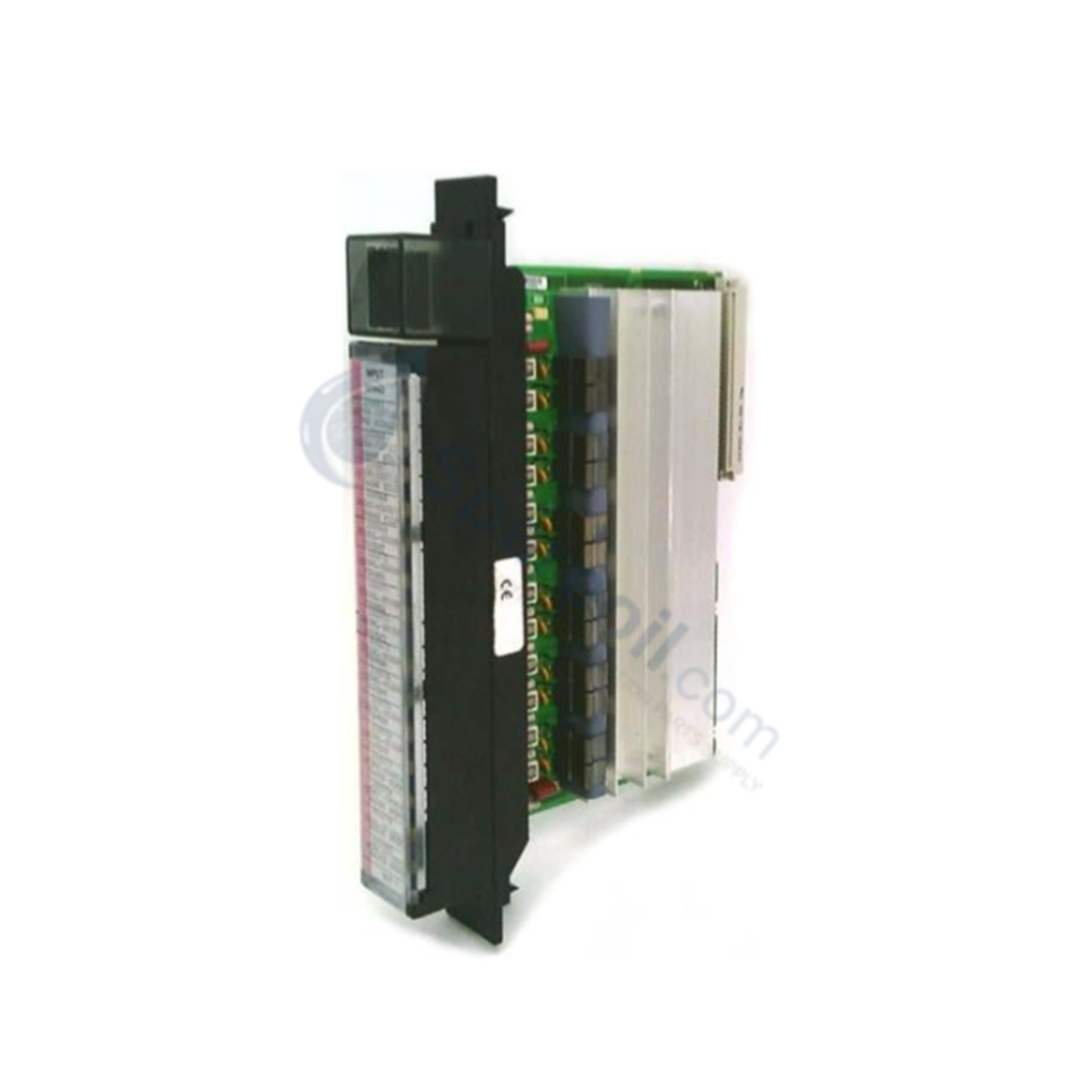

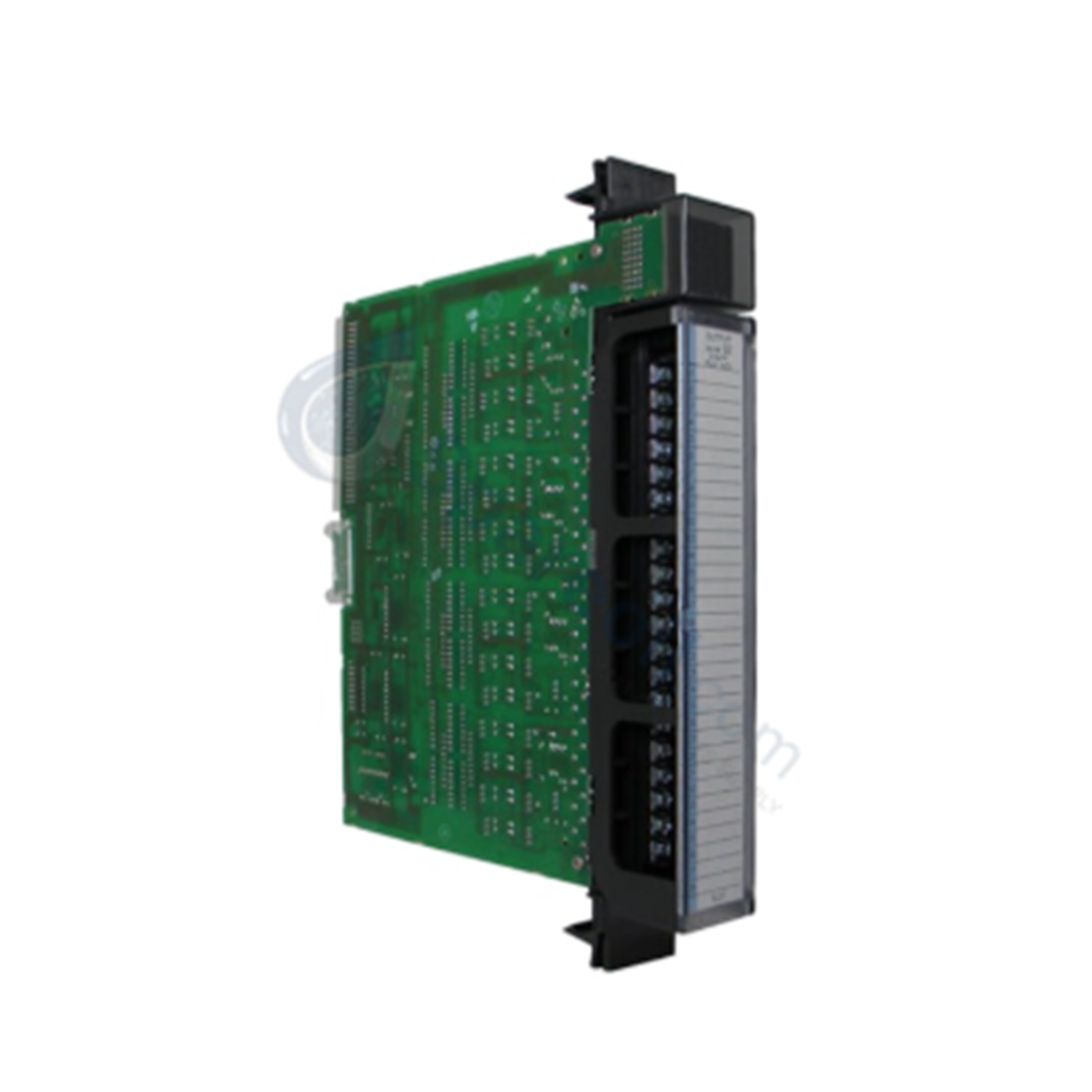

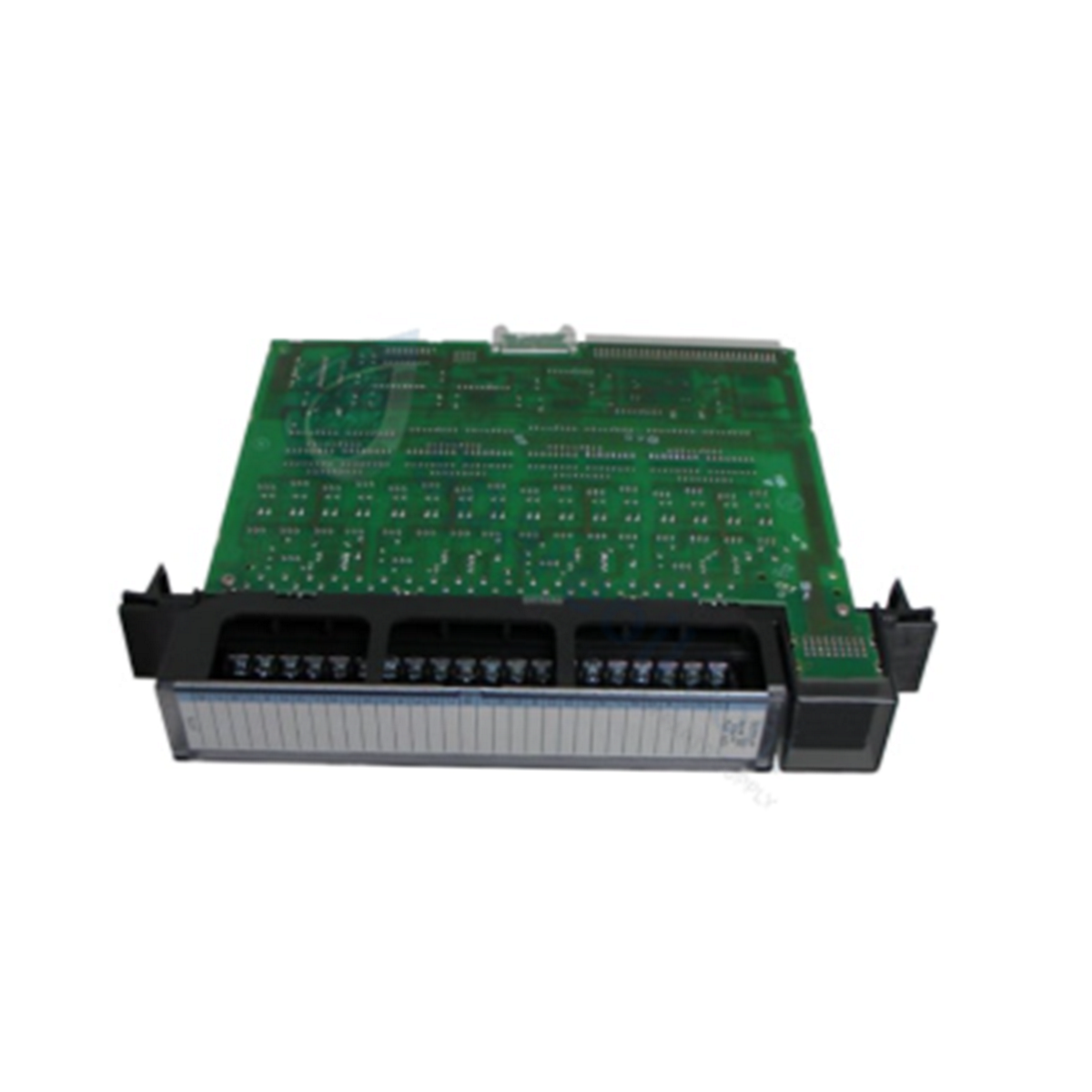

El GE IC697MDL654, también catalogado como Módulo de Entrada Discreta IC697MDL654, funciona como un componente de hardware dedicado para el procesamiento de señales de lógica positiva/negativa dentro de las plataformas PLC de la Serie 90-70.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IC697MDL654 |
| Marca | GE Fanuc Emerson |
| Origen | USA / Fabricación global |
| Peso | 1.36 kg (3.00 lbs) |
| Dimensiones | Factor de forma de módulo de ranura única Serie 90-70 |
| Temperatura de funcionamiento | 0 a 60 grados C |
| Consumo de energía | Corriente requerida de 0.3 A (a través del backplane/bus de alimentación) |
| Serie | Serie 90-70 |
| Tipo de producto | Módulos de entrada discreta |
| Canales de entrada | 32 entradas |
| Tensión de entrada nominal | 48 VCC |
| Rango de tensión de entrada | -3 a 56 VCC |
| Corriente de entrada nominal | 4.7 mA |
| Tensión de estado ON | 33 a 56 VCC |
| Tensión de estado OFF | 0 a 10 VCC |
| Corriente de estado ON | 3 a 8 mA |
| Corriente de estado OFF | 0 a 2 mA |
| Tensión de aislamiento | 1500 VCC |
| Interfaz de backplane | Bus VME |
| Calibre de cable compatible | 0.36 a 2.10 mm cuadrados |
Velocidad de comunicación del bus de backplane e integración del sistema
El IC697MDL654 interconecta los dispositivos de detección de campo directamente con el procesador del PLC a través de la estructura del bus VME integrado. La alta velocidad de comunicación del bus de backplane permite que las transiciones de estado digital de los 32 puntos de entrada se actualicen instantáneamente dentro de la tabla de imágenes de la CPU durante los ciclos de escaneo activos.
Equipado con un aislamiento óptico de 1500 VCC, el circuito lógico de entrada admite configuraciones tanto de hundimiento como de fuente (ejecución de lógica positiva o negativa). La compatibilidad con el firmware flash y la temporización estandarizada del bus VME garantizan un transporte de datos predecible, manteniendo una escalabilidad estable de la densidad de E/S en configuraciones de rack de la Serie 90-70 ampliadas.
Preguntas frecuentes
P: ¿Cuáles son los umbrales eléctricos para las condiciones de estado ON y estado OFF en el IC697MDL654?
R: Se detecta una condición de estado ON entre 33 y 56 VCC (consumo de corriente de 3 a 8 mA), mientras que una condición de estado OFF corresponde a 0 a 10 VCC (consumo de corriente de 0 a 2 mA).
P: ¿Qué tamaños de cable son compatibles con el bloque de conexión de terminales IC697MDL654?
R: La placa de terminales acepta secciones transversales de cable de campo que van de 0.36 a 2.10 mm cuadrados.
P: ¿Se puede configurar el IC697MDL654 para circuitos lógicos de campo positivos y negativos?
R: Sí, el circuito de entrada está diseñado para funcionar como un componente de lógica positiva (hundimiento) o de lógica negativa (fuente).
Pautas de instalación en campo
- Verifique que todas las tensiones de alimentación de campo y de suministro del backplane estén completamente desconectadas antes de instalar o quitar el módulo del rack.
- Conecte los canales de entrada utilizando conductores dentro del rango recomendado de 0.36 a 2.10 mm cuadrados, asegurando todos los tornillos de los terminales correctamente para evitar un contacto físico suelto.
- Encamine el cableado de entrada de campo de 48 VCC en conductos separados lejos de las líneas de CA de alta tensión para evitar la captación de ruido inductivo.
- Mantenga una ventilación adecuada en el panel alrededor del conjunto del rack para facilitar la disipación pasiva del calor durante el funcionamiento multicanal.
