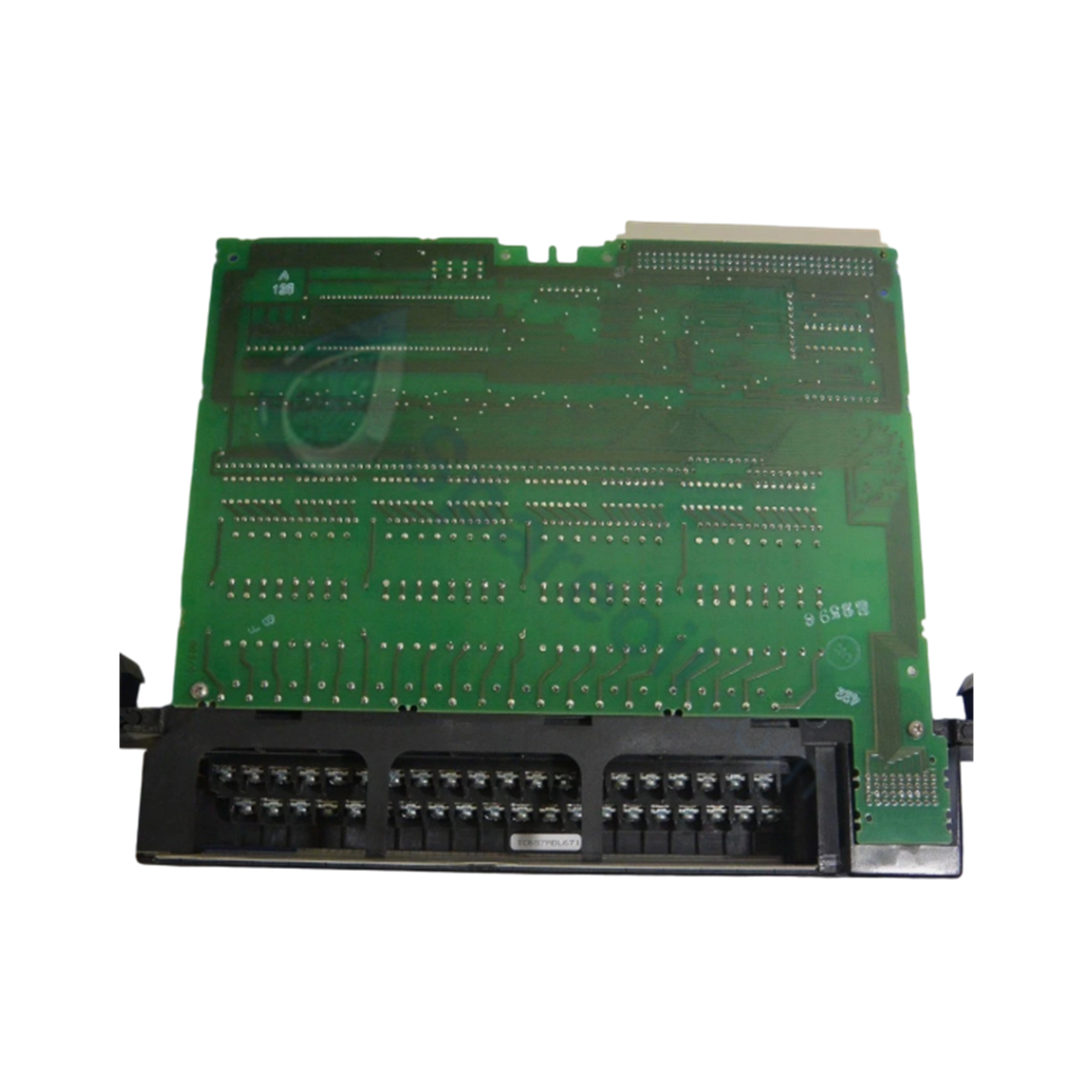

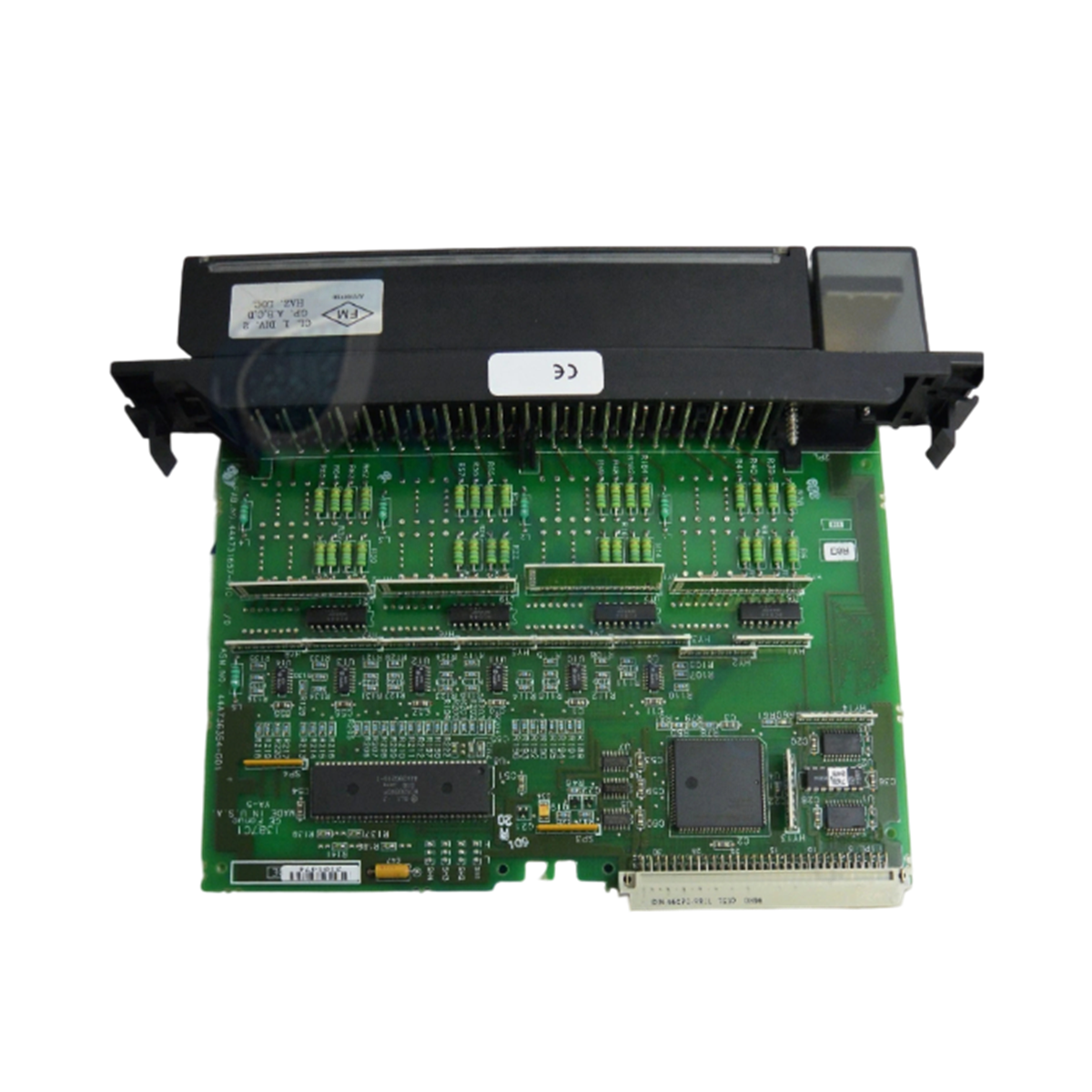

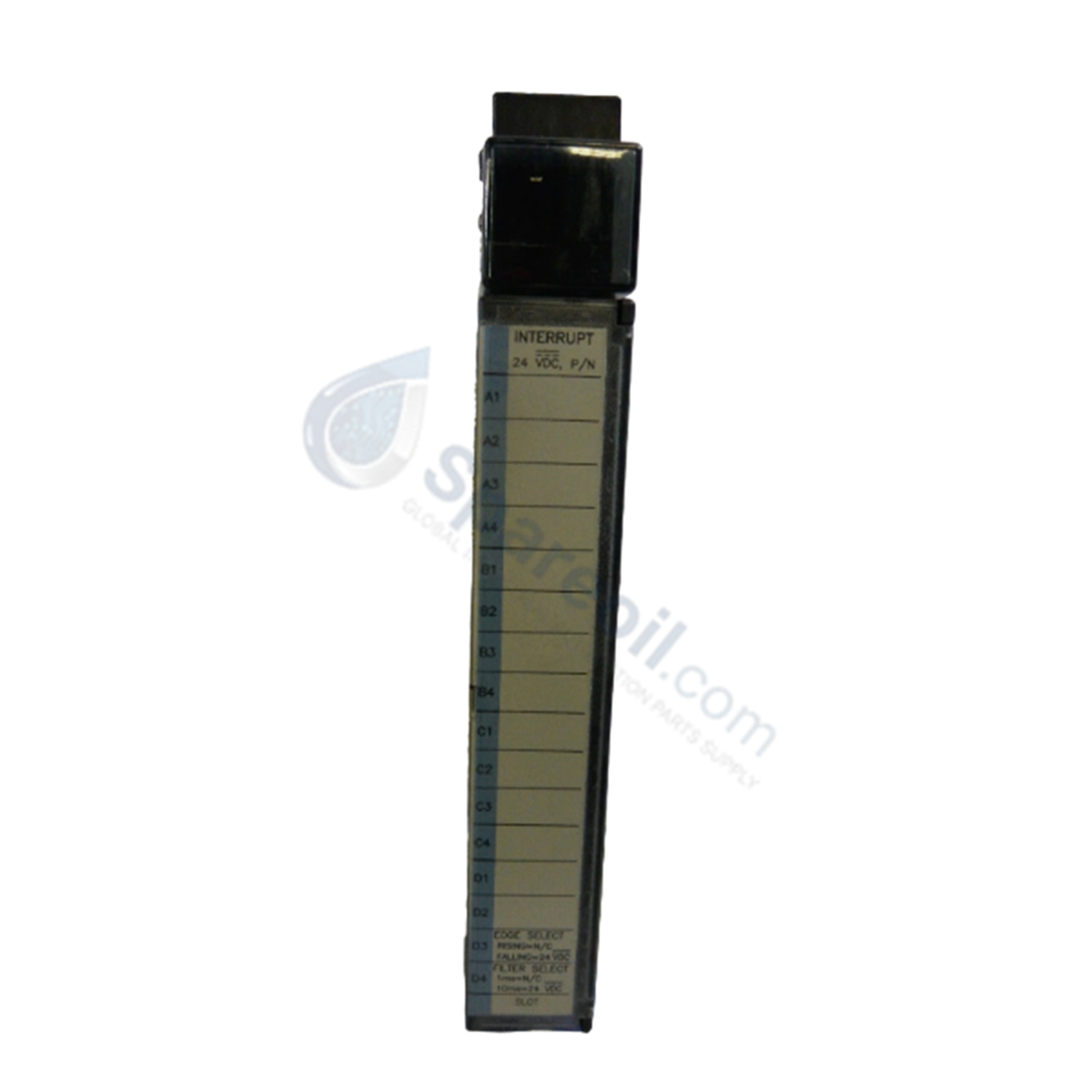

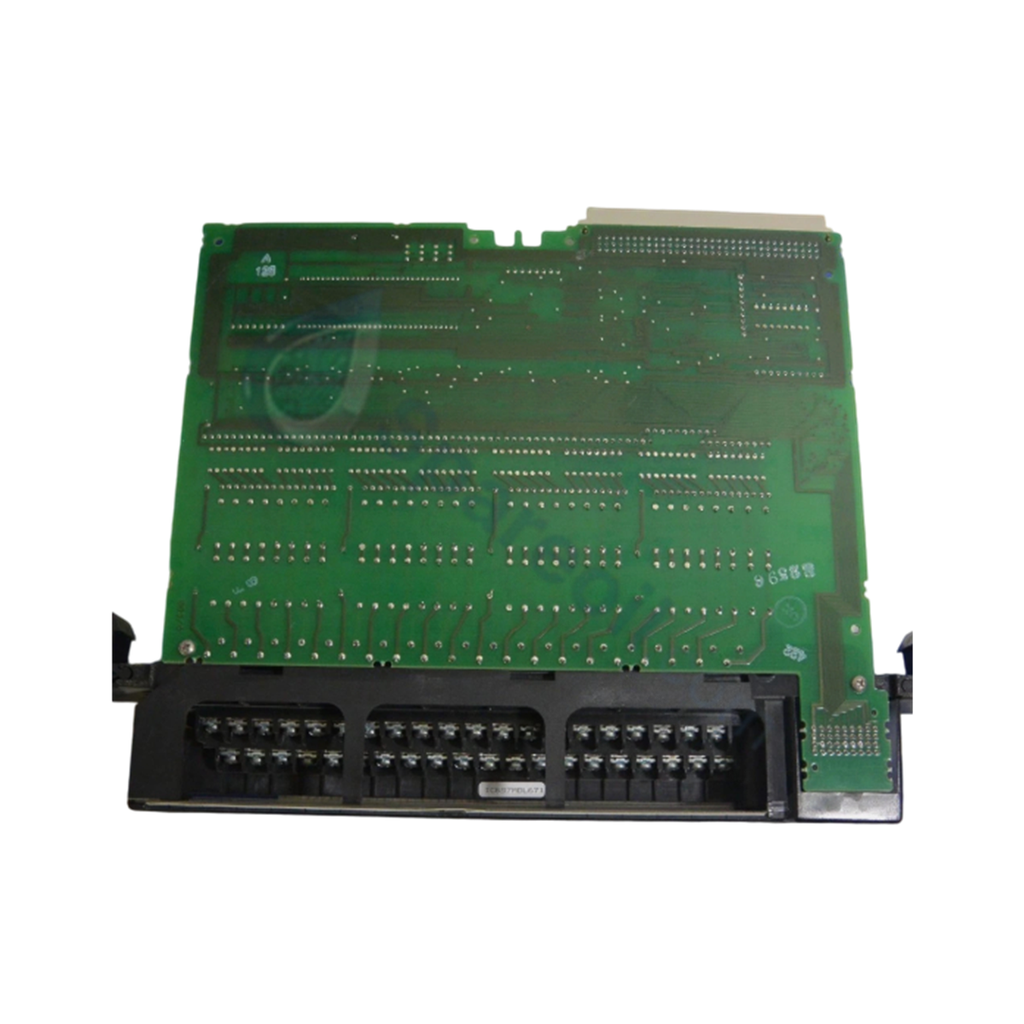

El GE IC697MDL671, también catalogado como el módulo de entrada de interrupción IC697MDL671, funciona como un componente de hardware dedicado para el enclavamiento de señales digitales de alta velocidad y el procesamiento de interrupciones dentro de las plataformas de backplane de la Serie 90-70.

Especificaciones de hardware

Parámetro Especificación
Modelo IC697MDL671
Marca GE Fanuc / Emerson Automation
Origen EE. UU.
Peso 0,79 kg (1,75 lb)
Dimensiones Formato de módulo de ranura única de la serie 90-70
Temperatura de funcionamiento 0 a 60 °C
Consumo de energía 1,5 W (0,3 A a 5 VCC bus de backplane)
Puntos de entrada 16 entradas discretas (4 grupos de 4)
Voltaje nominal 24 VCC
Rango de voltaje de entrada -3 a 30 VCC
Corriente de entrada nominal 10 mA
Voltaje de estado ON 13,5 a 30 VCC
Voltaje de estado OFF -3 a 5 VCC (lógica positiva), -5 a 30 VCC (lógica negativa)
Corriente de estado ON 6 a 15 mA
Corriente de estado OFF 0 a 2 mA
Aislamiento galvánico 1500 V RMS

Velocidad de comunicación del bus de backplane y ejecución de interrupción de entrada

El IC697MDL671 procesa transiciones discretas directamente a través del backplane de 5 VCC para iniciar interrupciones de escaneo de CPU inmediatas. La velocidad de comunicación del bus de backplane del sistema permite una respuesta rápida a los cambios de nivel de entrada sin esperar a que se completen los escaneos cíclicos estándar. La escalabilidad de densidad de E/S de alta densidad combina 16 canales en 4 grupos aislados, respaldados por un aislamiento de 1500 V para proteger la lógica de procesamiento del backplane de transitorios de línea de campo. La compatibilidad con el flash del firmware integrado garantiza un reconocimiento perfecto del backplane y un manejo de interrupciones configurado.

Preguntas frecuentes

P: ¿Qué corriente de fuente de alimentación consume el IC697MDL671 del rack del backplane?

R: El módulo requiere 0,3 A del bus de alimentación del backplane de 5 VCC para las operaciones lógicas internas.

P: ¿Cómo se agrupan y aíslan eléctricamente los canales de entrada?

R: Los 16 puntos de entrada están organizados en 4 grupos aislados separados que contienen 4 canales cada uno, con un aislamiento de 1500 V entre los circuitos de entrada de campo y la lógica del backplane.

P: ¿Qué umbrales de voltaje definen las condiciones de estado ON y estado OFF para esta tarjeta de entrada?

R: Un voltaje de entrada entre 13,5 y 30 VCC genera una señal de estado ON, mientras que un voltaje entre -3 y 5 VCC (lógica positiva) o -5 y 30 VCC (lógica negativa) mantiene una señal de estado OFF.

Pautas de instalación en campo

  • Montaje de la placa base: Siempre retire la alimentación principal del rack antes de insertar el módulo en su ranura designada de la Serie 90-70 para preservar la integridad de los pines del backplane.
  • Conexión del cableado de campo: Conecte los cables de señal de 24 VCC a los bloques de terminales de campo, observando los requisitos de polaridad para configuraciones de lógica positiva o negativa en cada grupo de 4 puntos.
  • Blindaje de cables: Termine los blindajes de los cables de señal en el punto de conexión a tierra del gabinete para evitar que la interferencia de ruido de alta frecuencia active interrupciones falsas.
  • Espaciado térmico: Asegure un flujo de aire vertical sin restricciones por encima y por debajo del rack del chasis para disipar el calor térmico interno durante las operaciones de conmutación de alta densidad.
