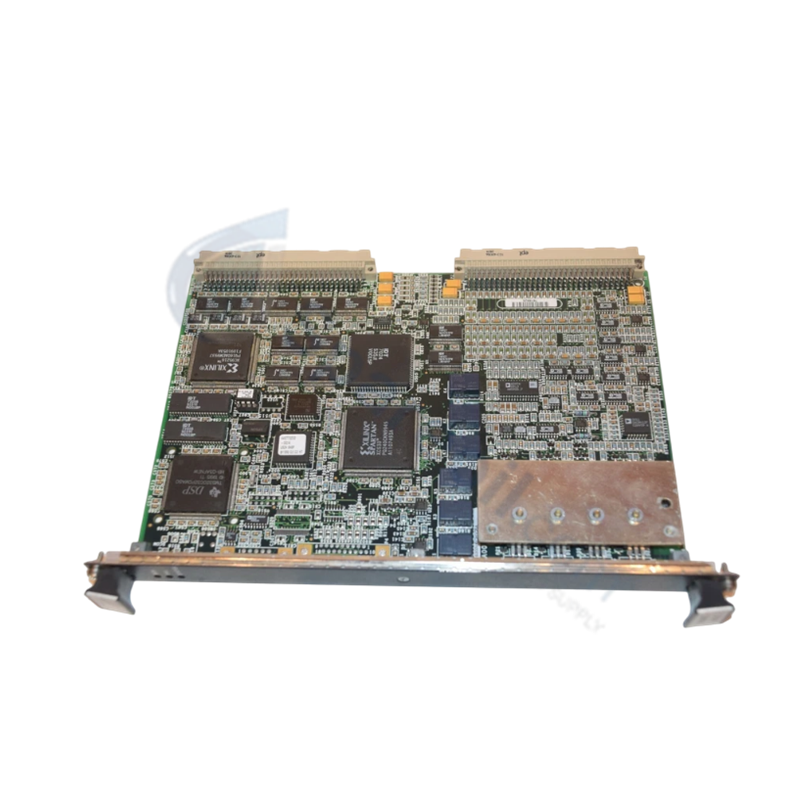

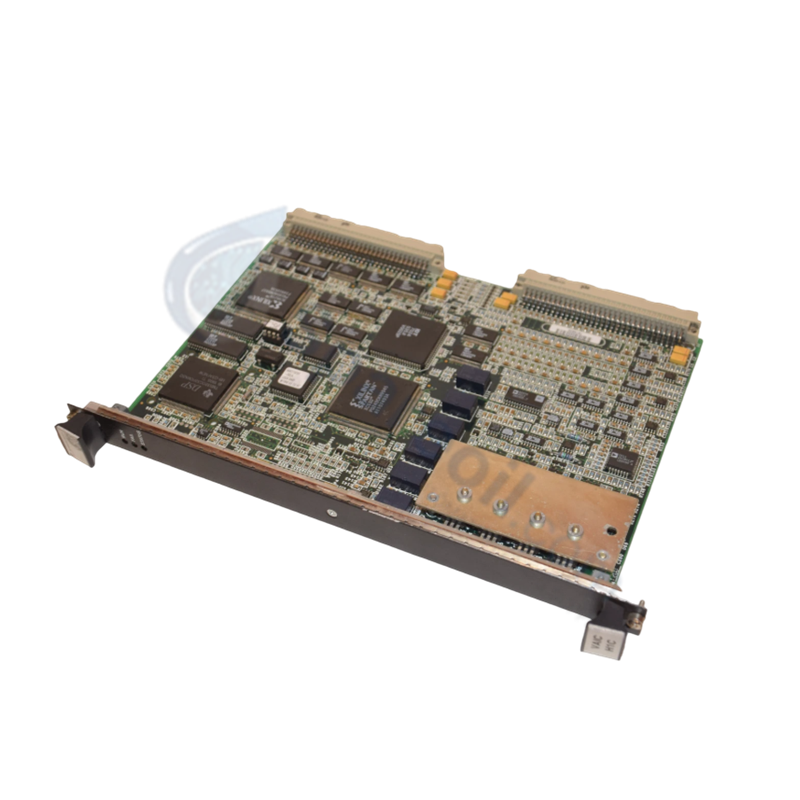

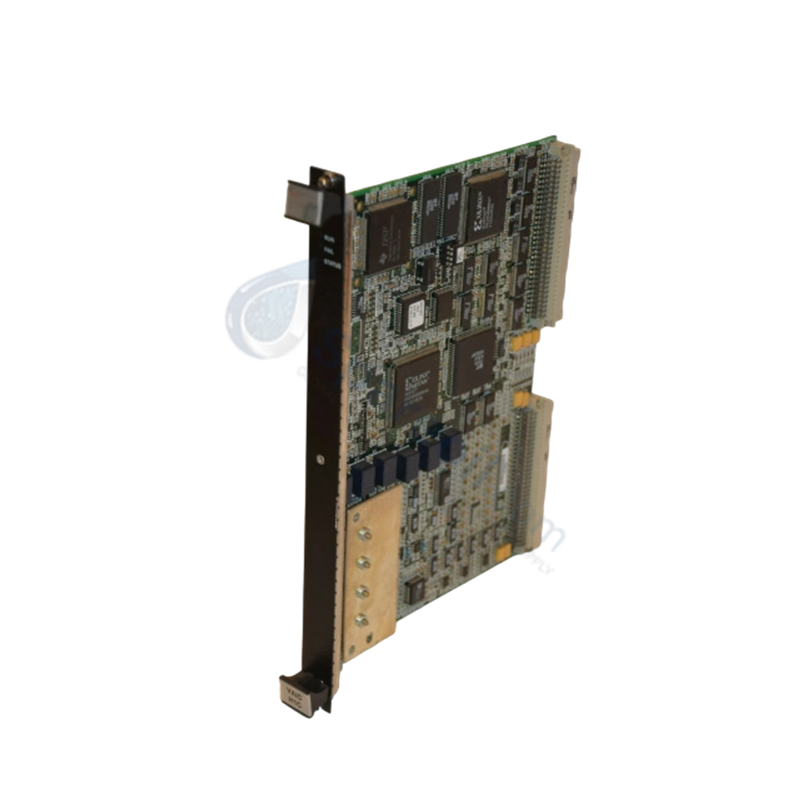

Módulo VME de entrada analógica Mark VI IS200VAICH1CBR GE

Módulo VME de entrada analógica Mark VI IS200VAICH1CBR GE

Disponibilidad: 10 Quedan en stock

La GE IS200VAICH1CBR, también catalogada como la tarjeta de E/S analógica IS200VAICH1C, funciona como un componente de hardware dedicado para...

Código: IS200VAICH1CBR

Manufacturer: GE Fanuc
Product No.: IS200VAICH1CBR
Product Type: Módulos de Entrada Analógica
Product Origin: USA
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La GE IS200VAICH1CBR, también catalogada como la tarjeta de E/S analógica IS200VAICH1C, funciona como un componente de hardware dedicado para la adquisición de señales analógicas y la actuación de salida de bucle dentro de los conjuntos de bastidor VME de control de turbinas GE Mark VI.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IS200VAICH1CBR
Marca	GE
Origen	EE. UU.
Temperatura de funcionamiento	0 a 60 °C
Consumo de energía	Alimentado por el backplane del bus VME
Capacidad de señal	10 entradas analógicas / 2 salidas analógicas (a través de la tarjeta de terminales)
Revestimiento de la PCB	Con revestimiento conformado (estilo B)
Visualización de estado	Indicadores LED del panel frontal (RUN, FAIL, STAT)
Límite de carga de salida	Hasta 500 ohmios a 20 mA (300 metros de cable de 18 AWG)
Velocidad de ejecución	200 Hz para rutinas de detección de sobrecargas del compresor

Velocidad de comunicación del bus de la placa posterior y compatibilidad con firmware flash

El módulo IS200VAICH1CBR se monta en un bastidor de procesador VME Mark VI, comunicándose a través del bus de la placa posterior para transferir valores de bucle analógico y diagnósticos del sistema. Las rutinas de firmware ejecutadas a bordo funcionan a un ciclo de 200 Hz para procesar algoritmos de detección de sobrecargas del compresor de turbina de gas sin latencia del sistema. La compatibilidad interna con firmware flash garantiza un escaneo de parámetros sincronizado en configuraciones de controlador Simplex y Triple Redundancia Modular (TMR). La alta velocidad de comunicación del bus de la placa posterior mantiene el procesamiento de telemetría en tiempo real en las tarjetas de terminales de E/S conectadas.

Preguntas frecuentes

P: ¿Qué resistencia de carga puede manejar la IS200VAICH1CBR en sus canales de salida analógica de 20 mA?

R: El módulo admite una resistencia de carga de hasta 500 ohmios cuando se manejan salidas de corriente de 20 mA a través de 300 metros de cableado de campo de 18 AWG.

P: ¿Qué estados operativos muestran los indicadores LED del panel frontal?

R: La placa cuenta con tres LED montados en la parte superior etiquetados RUN, FAIL y STAT para proporcionar una indicación de diagnóstico físico de la ejecución del hardware, las condiciones de falla y el estado operativo.

P: ¿Es la IS200VAICH1CBR compatible con configuraciones de arquitectura TMR?

R: Sí, el módulo es compatible con topologías de sistema Simplex y Triple Redundancia Modular (TMR) dentro de la plataforma de control GE Mark VI.

Pautas de instalación en campo

Aísle la alimentación del bastidor principal y desenergice el gabinete VME Mark VI antes de insertar o quitar el conjunto de la placa.
Verifique que el revestimiento conformado de la placa y los componentes físicos no presenten daños mecánicos antes de la instalación.
Alinee los bordes de la tarjeta VME de un solo ancho con los rieles guía de la tarjeta de la ranura de destino en el chasis del bastidor VME.
Deslice la placa hacia adentro hasta que los conectores horizontales del borde posterior encajen firmemente con el bus de la placa posterior.
Enganche los dos clips de retención del panel frontal para asegurar el módulo dentro del marco del bastidor.
Confirme las conexiones de interfaz a la tarjeta de terminales de 10 entradas/2 salidas asociada según las instrucciones del manual GEH-6421.
Aplique energía al bastidor y verifique que el LED RUN se ilumine en verde mientras el LED FAIL permanece apagado.
