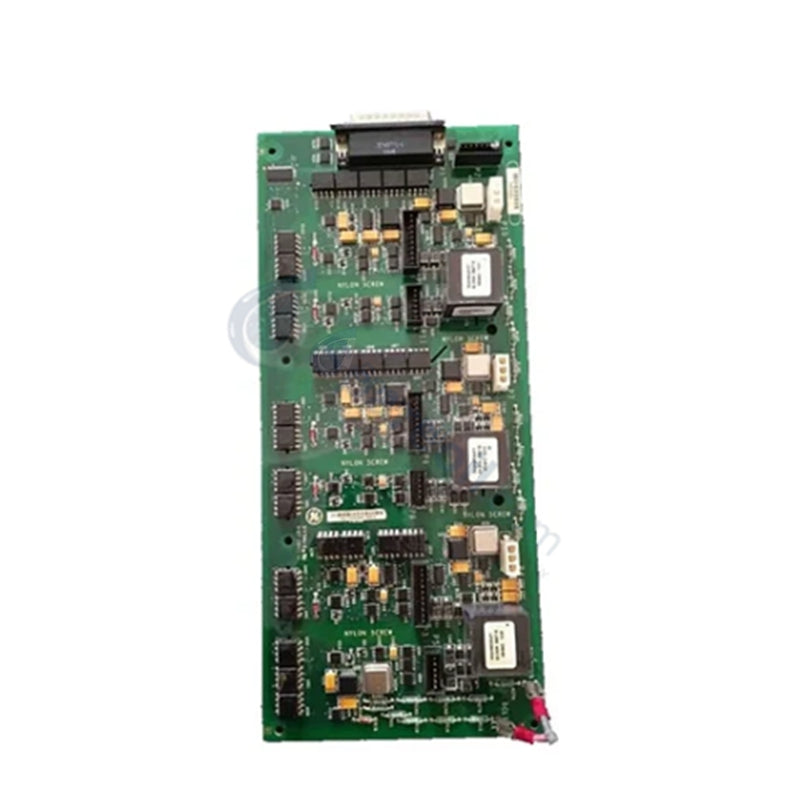

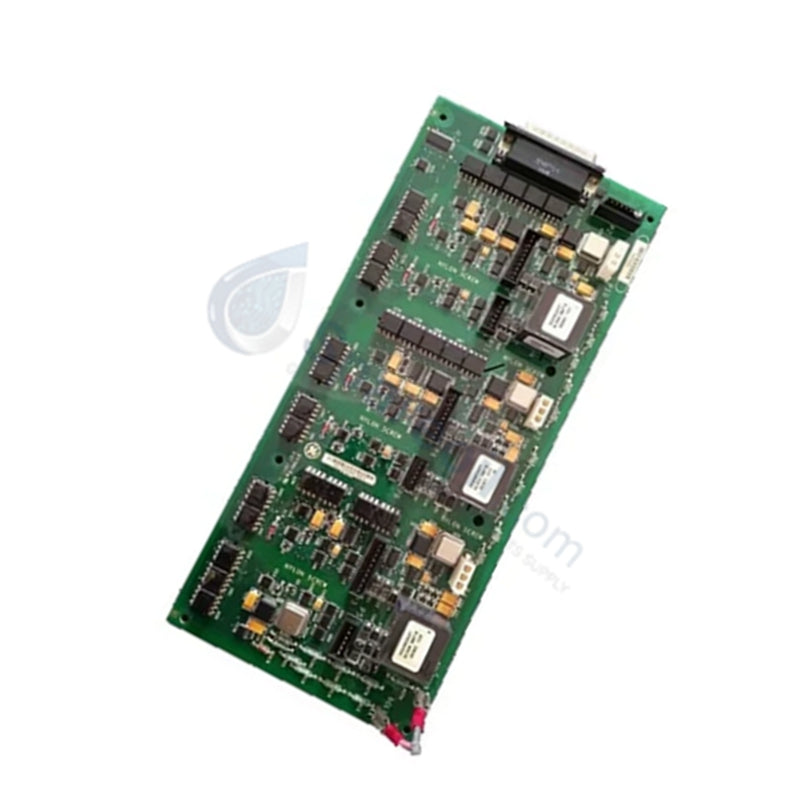

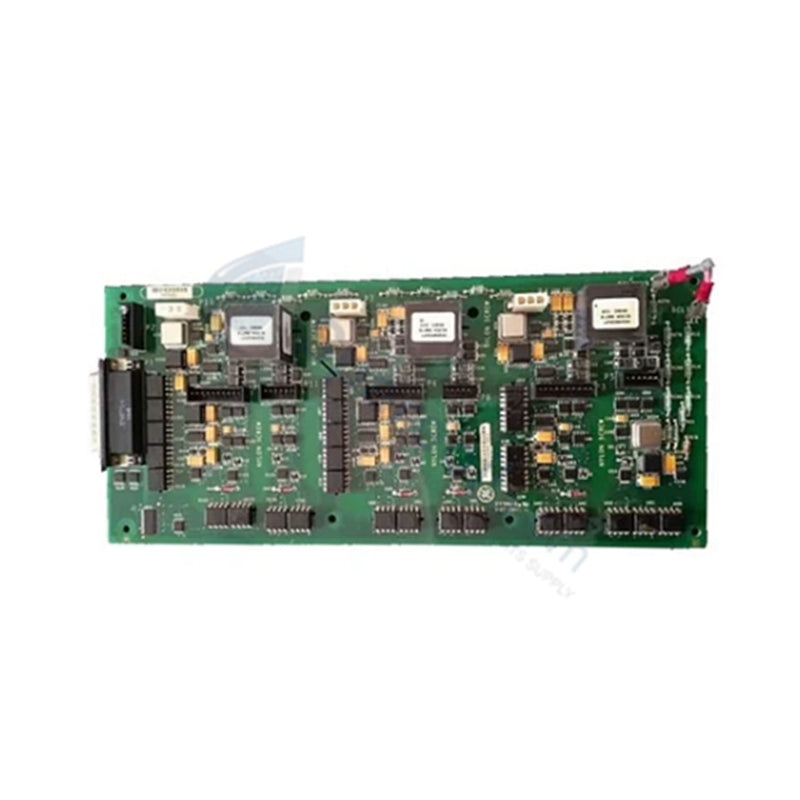

La GE IS210AEBIH1BAA, también catalogada como la tarjeta de interfaz de puente IS210AEBIH1B, funciona como un componente de hardware dedicado para la ejecución de puentes de señal y el enrutamiento de telemetría localizada dentro de las plataformas de control Mark VIe.

Especificaciones de hardware

Parámetro Especificación
Modelo IS210AEBIH1BAA
Marca GE
Origen EE. UU.
Peso 0,75 lbs (0,34 kg)
Dimensiones Perfil PCB rectangular estándar Mark VIe
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía Alimentado por placa posterior del rack
Acrónimo funcional AEBI
Tipo de montaje Montaje especial de PCB IS210
Serie del sistema Sistema de control Mark VIe Speedtronic
Protección de PCB Revestimiento conformado aplicado químicamente

Velocidad de comunicación del bus de la placa posterior y redes deterministas

La placa de circuito impreso IS210AEBIH1BAA ejecuta el enrutamiento de telemetría utilizando trazas de señal de baja latencia diseñadas para la interacción directa con los subconjuntos de control. Al mantener velocidades de comunicación ajustadas en todas las estructuras del bus interno, la placa transfiere parámetros operativos en tiempo real a los procesadores de control primarios sin demoras en el transporte de paquetes. La integración de un revestimiento conforme aplicado en fábrica preserva las vías conductoras físicas contra la humedad ambiental y los contaminantes, lo que garantiza la compatibilidad de la memoria flash del firmware y la ejecución determinista en redes de control multinodo.

Preguntas frecuentes

P: ¿Son todas las revisiones funcionales de la placa IS210AEBIH1BAA compatibles con versiones anteriores?

R: No. De las tres revisiones totales del producto para este conjunto, solo las dos primeras revisiones funcionales mantienen la compatibilidad con versiones anteriores.

P: ¿Qué método de montaje se utiliza para el módulo IS210AEBIH1BAA?

R: La placa utiliza orificios de montaje perforados en fábrica ubicados en cada esquina y en todo su cuerpo en lugar de un formato de rack deslizante de jaula de tarjeta VME estándar. Cada orificio cuenta con anillos aislantes para proteger contra la propagación de voltaje superficial.

Guía de instalación en campo

  1. Desconecte todas las fuentes de alimentación principales que alimentan el gabinete host antes de manipular o instalar el conjunto de la placa de circuito impreso.
  2. Use una muñequera ESD conectada a tierra para proteger los delicados semiconductores a bordo de descargas estáticas durante el posicionamiento físico.
  3. Alinee los orificios de montaje perforados en fábrica de la IS210AEBIH1BAA con los separadores correspondientes dentro del panel de montaje.
  4. Sujete la placa utilizando herrajes aislados para preservar los anillos de aislamiento alrededor de cada orificio de montaje.
  5. Asegúrese de que los mazos de cables de terminal de campo y los cables de interconexión estén completamente enganchados antes de restablecer la energía al sistema de control.
