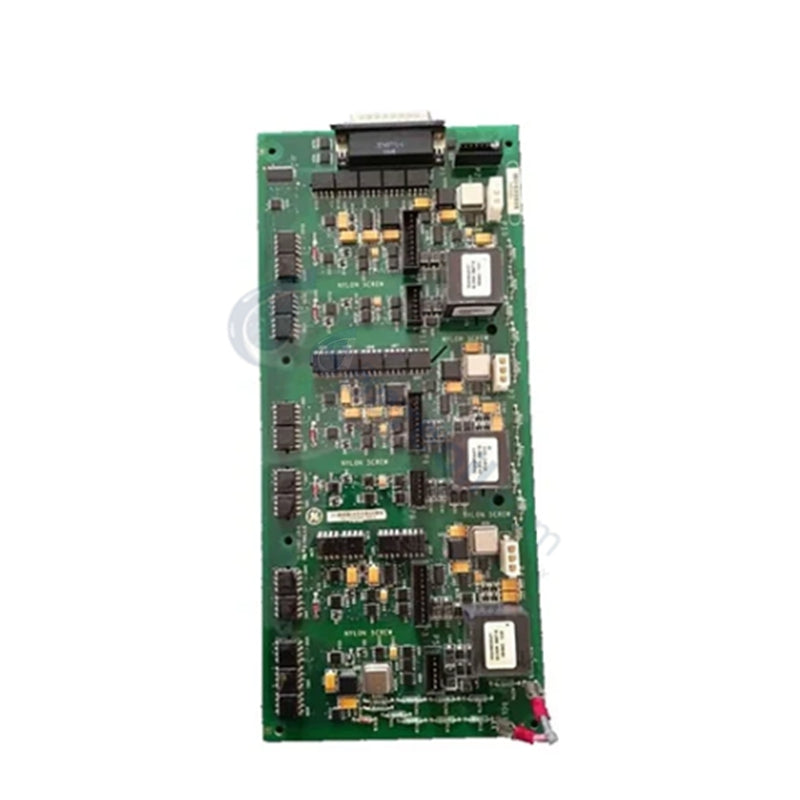

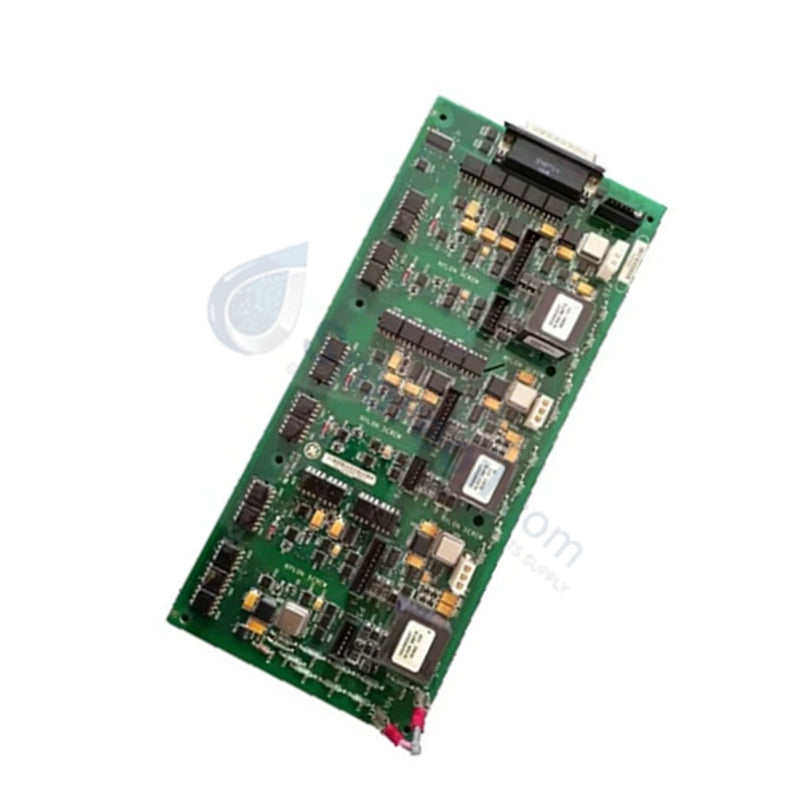

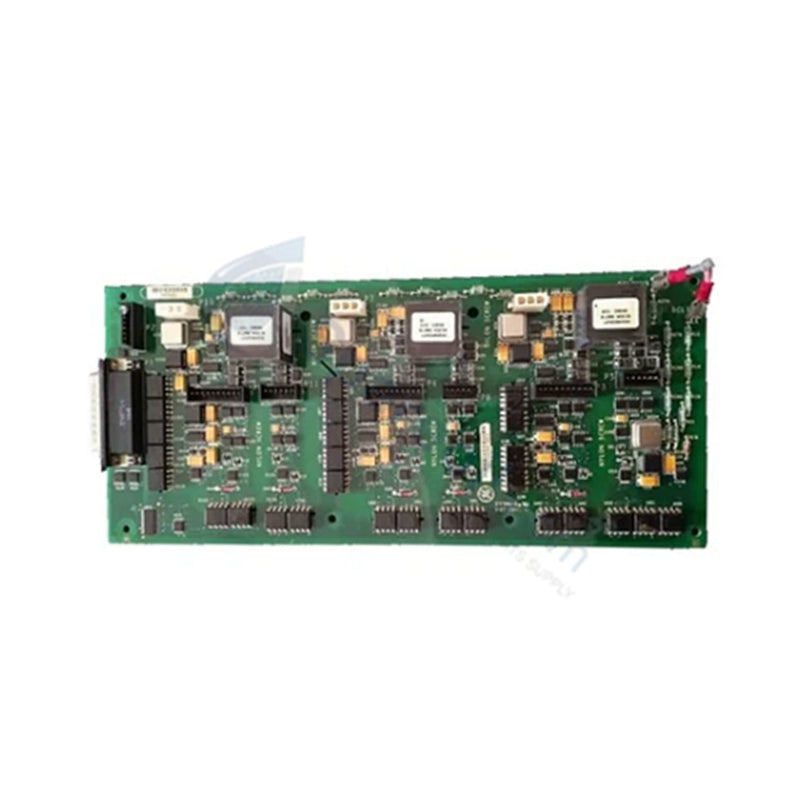

Configurada para el procesamiento de señales de alta velocidad en las plataformas GE Mark VI/Mark VIe, la GE IS210AEBIH1BEA (tarjeta de interfaz de puente AE IS210AEBIH1B) proporciona una ejecución física/eléctrica directa.

Especificaciones de hardware

Parámetro Especificación
Modelo IS210AEBIH1BEA
Marca GE
Origen EE. UU.
Temperatura de funcionamiento -40 a 85 °C
Consumo de energía < 25 W
Tensión de alimentación 24 VCC
Temperatura de almacenamiento -55 a 125 °C
Tolerancia a la vibración 5 a 2000 Hz, 5 g
Resistencia a los golpes 30 g
Serie del sistema Sistemas de control Mark VI / Mark VIe

Velocidad de comunicación del bus del backplane y redes determinísticas

La IS210AEBIH1BEA se conecta directamente con el backplane de Mark VI/Mark VIe para facilitar las comunicaciones de red determinísticas entre los nodos del controlador operativo. Al aprovechar la velocidad de comunicación optimizada del bus del backplane, la tarjeta de interfaz de puente ejecuta actualizaciones rápidas de telemetría mientras conserva la sincronización de la señal a nivel de microsegundos. Los circuitos lógicos integrados mantienen una estricta compatibilidad de firmware flash en todos los racks de sistemas activos, lo que evita la fluctuación de paquetes durante el escalado de la densidad de E/S localizada y mantiene la coherencia de la ejecución bajo cargas eléctricas variables.

Preguntas frecuentes

P: ¿Se puede cambiar en caliente la tarjeta IS210AEBIH1BEA mientras el backplane del rack está energizado?

R: No. Las reglas de mantenimiento de la ranura de la tarjeta estándar Mark VI/Mark VIe dictan que los alimentadores de la fuente de alimentación al subrack del rack deben aislarse antes de la inserción o extracción física de la tarjeta para evitar el arco eléctrico de los pines del conector.

P: ¿Cómo afecta la vibración ambiental a los requisitos de montaje estructural de la IS210AEBIH1BEA?

R: La tarjeta está clasificada para una vibración de 5 a 2000 Hz a 5 g y un choque mecánico de 30 g. Los tornillos de retención mecánicos en la placa frontal deben apretarse completamente al marco del rack portador para garantizar la conexión a tierra estructural y la estabilidad física.

Guías de instalación en campo

  1. Desenergice la alimentación del sistema de 24 VCC que alimenta el gabinete Mark VI/Mark VIe de destino antes de manipular la tarjeta.
  2. Observe las precauciones antiestáticas usando una muñequera ESD conectada a tierra durante todo el proceso de instalación.
  3. Alinee las guías de borde de la tarjeta IS210AEBIH1BEA con la ranura de tarjeta designada del subrack.
  4. Empuje firmemente el módulo hacia adentro hasta que los conectores traseros encajen de forma segura con el bus del backplane.
  5. Apriete los tornillos de retención superior e inferior de la placa frontal para asegurar el conjunto contra la vibración del panel.
  6. Verifique que las conexiones de cableado de campo al bloque de terminales cumplan con los requisitos especificados de enrutamiento de señal y alimentación de 24 VCC.
